箭头结构件3D打印注塑成型模具

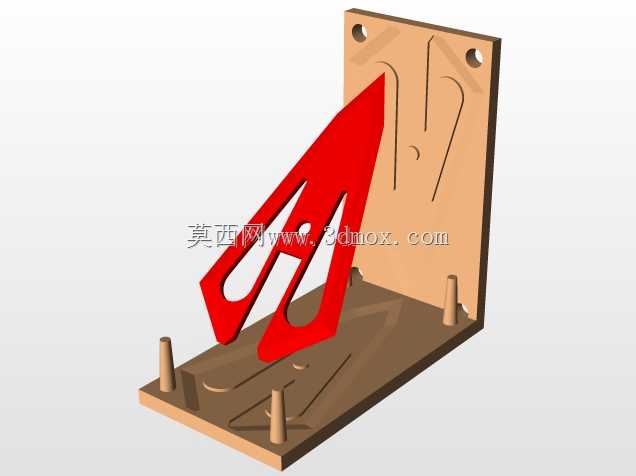

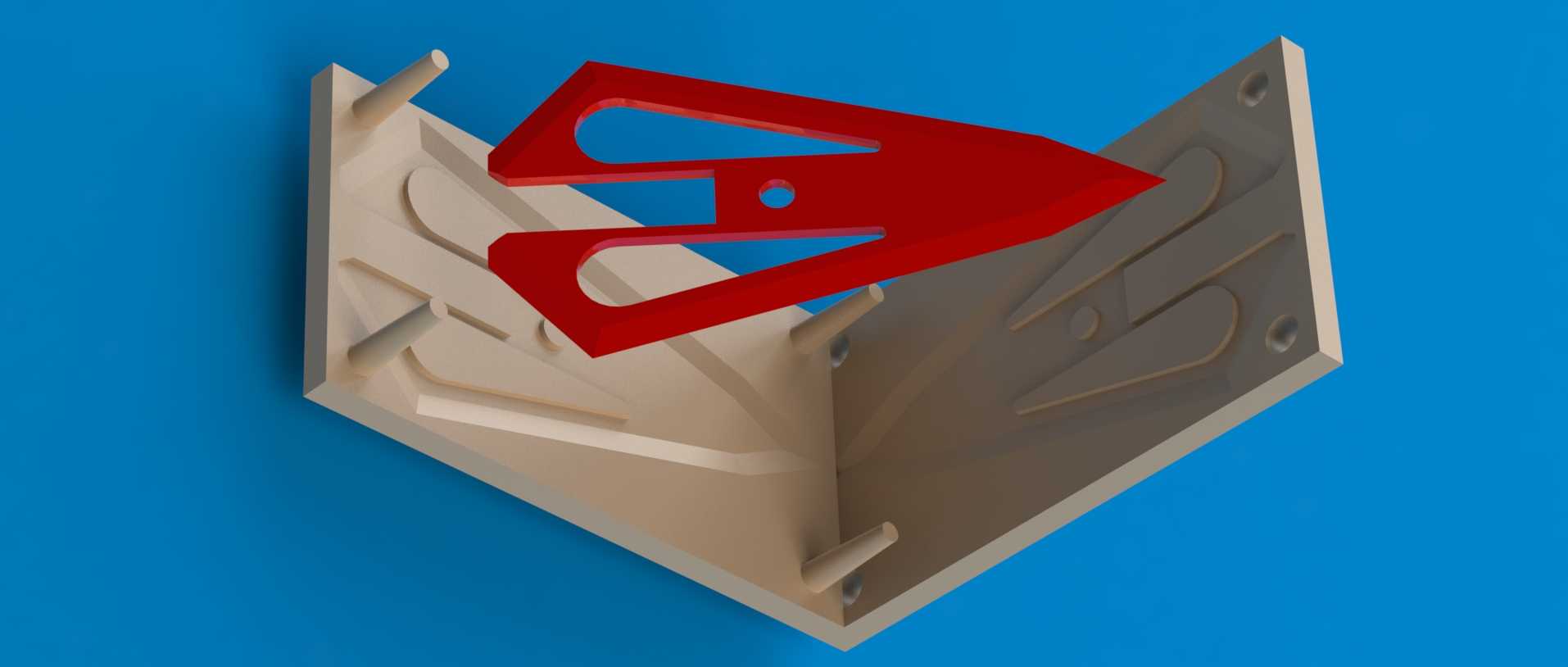

这套模具针对特定箭头结构件的小批量试制与原型验证场景开发，适配桌面级及工业级FDM、光固化3D打印设备的加工成型范围，无需传统金属模具的开模周期与高额成本，可快速完成箭头塑件的注塑打样，多用于产品迭代阶段的结构验证、装配匹配测试环节。模具采用分体式模腔结构，模架基准面做了0.2mm的平面度公差控制，合模定位依靠模腔边缘的凸凹止口完成，止口配合间隙控制在0.1mm以内，既可以避免注塑过程中出现飞边溢料的问题，也能降低3D打印过程中支撑结构的添加量，减少后续后处理的打磨工作量。成型的箭头塑件为对称式镂空结构，头部做了15度的锐角收敛，中部预留直径3mm的装配定位孔，尾部的分叉结构既可以降低塑件整体重量，也能在装配时起到防转限位的作用，模腔内部对应箭头的镂空位置做了随形的镶块设计，镶块与模腔采用插拔式连接，打印完成后可直接拆除镶块完成脱模，无需设计复杂的顶出机构，适配小批量手工注塑的操作需求。模具的整体外轮廓尺寸控制在120mm*100mm*80mm范围内，安装面预留了4个直径5mm的固定孔，孔位间距符合通用小型注塑台的装夹标准，可直接固定在常规桌面注塑设备的工作台上，不需要额外制作转接工装。设计过程中针对3D打印的工艺特性做了专项优化，所有竖直面均添加了1度的脱模斜度，避免打印过程中出现层间错位导致的脱模卡滞，模腔的进料口设置在箭头尾部的端面位置，进料口直径为4mm，适配常用的ABS、PLA等热塑性塑料的注塑流动性要求，流道做了圆弧过渡处理，减少注塑过程中的料流阻力，避免出现缺料、冷隔等成型缺陷。冷却流道采用随形排布的简易通道，可通过通入压缩空气完成快速冷却，缩短单批次的成型周期，适合产品迭代阶段多版本快速修改验证的需求，每次调整箭头结构时仅需修改对应模腔的局部特征，重新打印模腔部分即可完成模具迭代，不需要重新加工整套模架，大幅缩短产品从设计到实物验证的周期。
