摩托车牌照架注塑成型模具结构设计

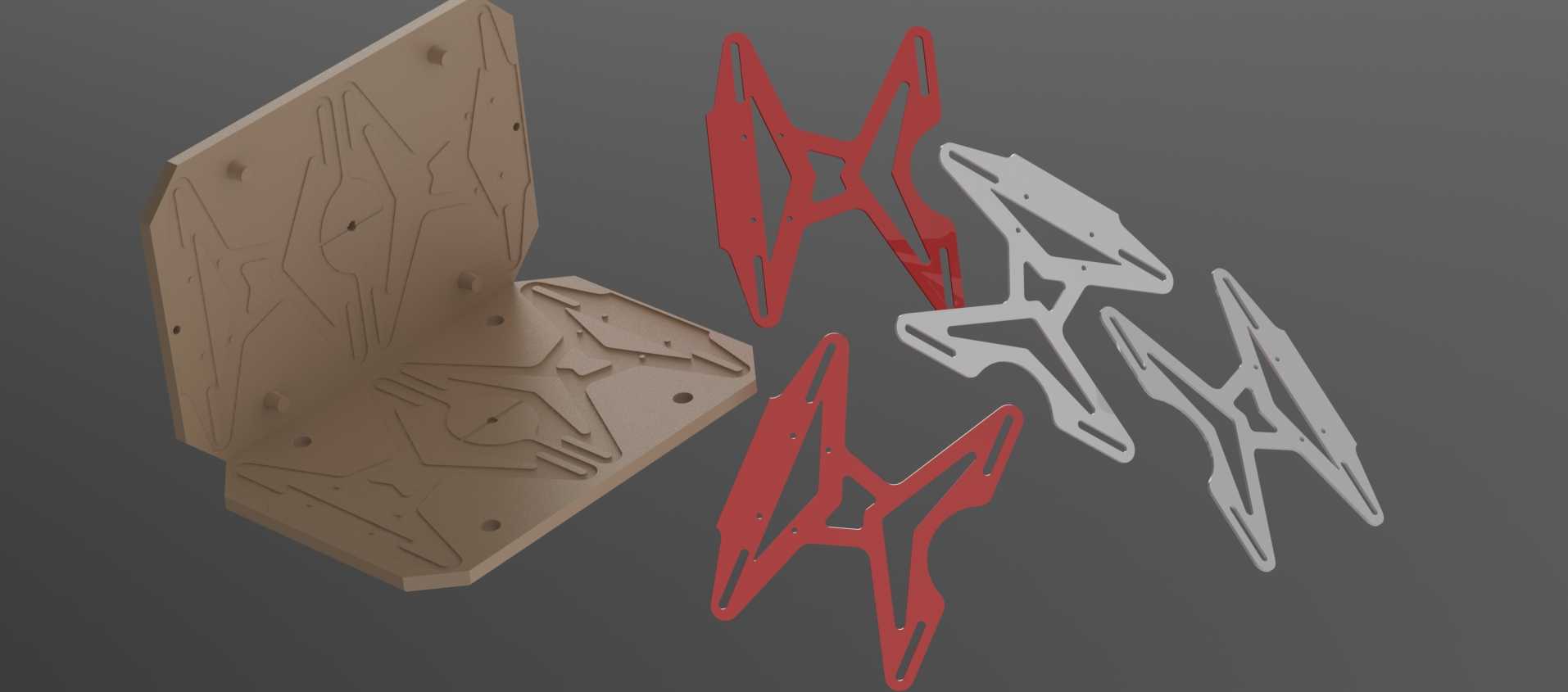

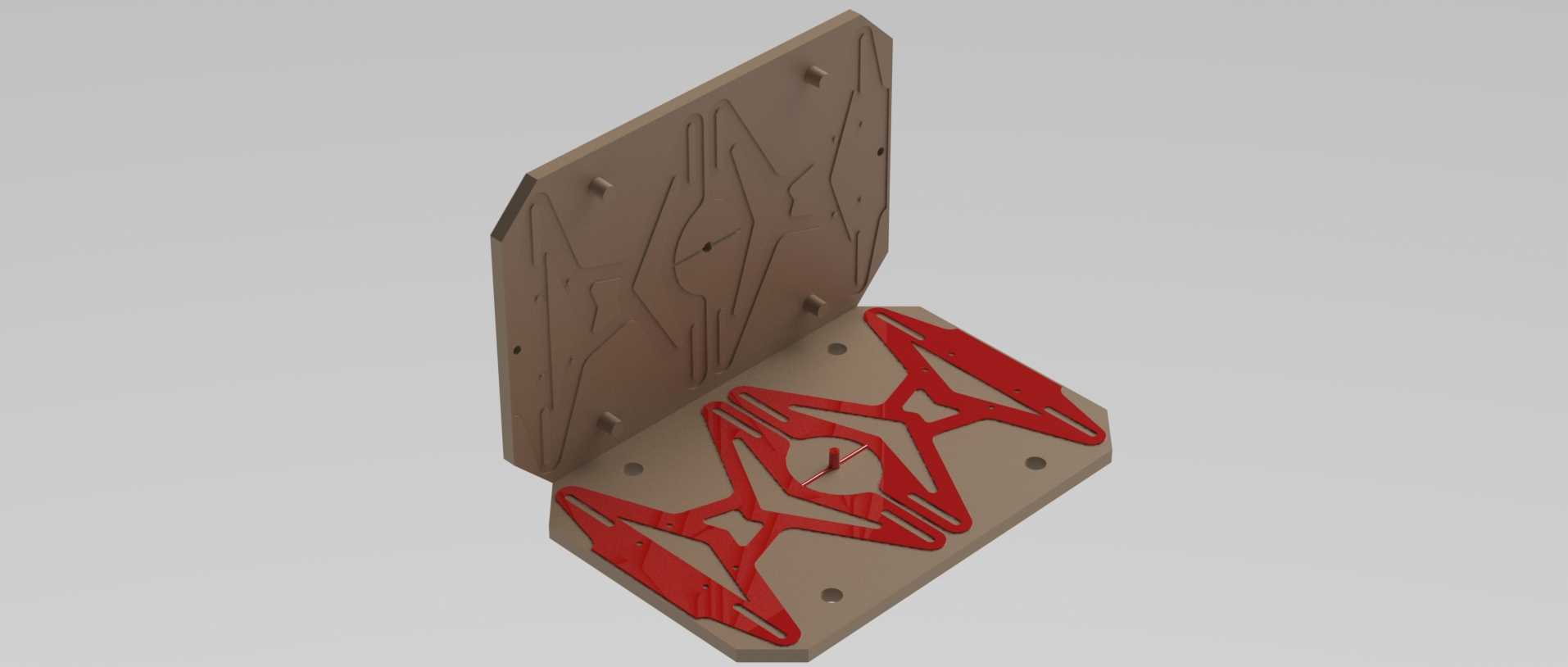

这套模具专门用于摩托车尾部牌照安装支架的批量注塑生产，适配小排量跨骑、踏板类车型的尾部安装空间，成型后的牌照架可直接通过预留孔位固定在摩托车尾架预留安装点上，不需要额外做二次裁切修边。模具采用分体式模腔设计，上下模合模后形成的型腔完全匹配牌照架的X型镂空造型，进胶口设置在模腔侧边非外观面位置，避免进胶痕迹残留在产品外露表面影响外观质感。模仁部分预留了均匀分布的排气槽，在注塑填充过程中可以快速排出型腔内的空气，减少产品缺胶、气泡、熔接痕等常见成型缺陷，同时模仁内部排布了随形冷却水路，水路走向完全贴合模腔轮廓，能保证注塑过程中模温均匀分布，缩短产品冷却定型周期，提升单批次生产效率。模具的导向定位采用高精度导柱导套配合，合模时可以保证上下模的对位精度控制在0.02mm以内，避免出现错模、飞边过厚的问题，顶出机构采用多点均匀分布的顶针布局，顶出力作用在产品的加强筋位置，不会在产品外观面留下顶出痕迹，也能避免顶出过程中产品出现变形翘曲。这套模具可以直接通过3D打印工艺快速制作样模，用于前期的产品试模验证，不需要走传统的模仁铣削、电火花加工流程，能大幅缩短新品开发的验证周期，在小批量定制生产场景下，3D打印制作的模具可以满足数百模次的生产需求，适合改装类摩托车配件的小批量快速交付场景。成型后的牌照架预留了标准牌照安装孔位，孔位间距完全符合机动车号牌安装的尺寸规范，同时产品背面设计了交错分布的加强筋结构，在不增加产品壁厚的前提下提升整体结构强度，避免车辆行驶过程中受震动出现断裂、变形的问题，产品边缘做了圆角过渡处理，既可以提升注塑时的材料流动性，也能避免安装使用过程中锐边划伤操作人员。模具的安装尺寸适配常规小型立式注塑机的工作台装夹范围，上下模的装夹槽位置符合通用注塑机的装夹标准，不需要额外做改装就可以直接上机生产，模架部分采用标准模架搭配定制化模仁的结构，后期如果需要调整产品造型，只需要更换对应模仁部分即可，不需要整体更换模架，能降低后续的产品改造成本。
