直升机后轮弧形挡泥护板结构设计

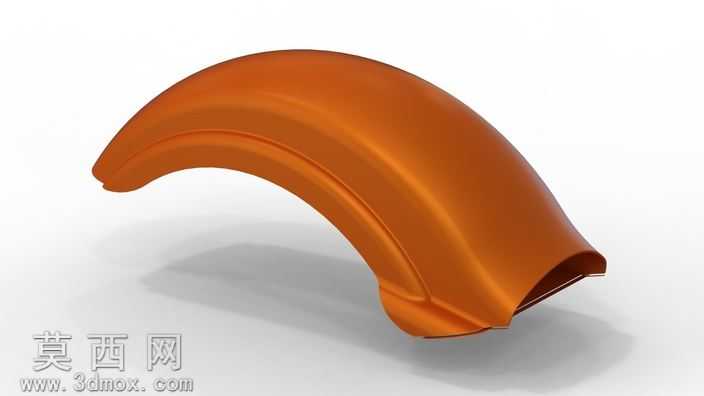

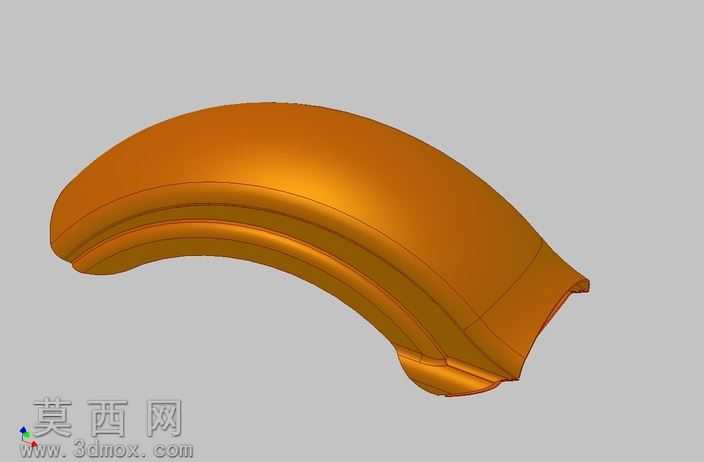

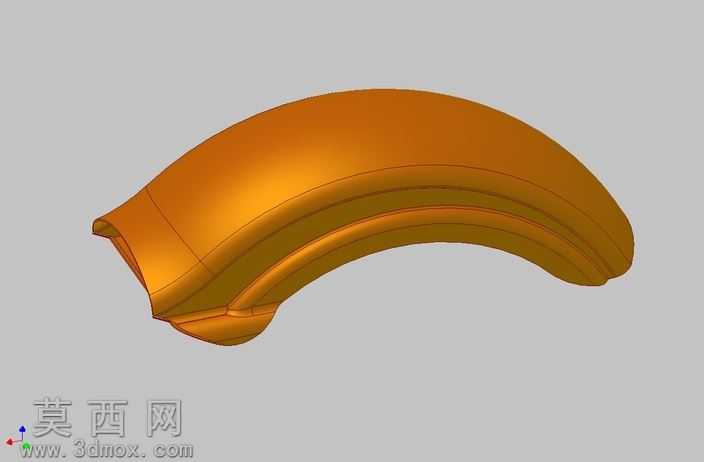

该三维模型为直升机后轮配套的挡泥护板结构，建模阶段采用曲面建模逻辑完成整体造型构建，首先依据直升机后轮的安装空间、轮体转动轨迹划定护板的基础包覆范围，确定护板需要覆盖的后轮上半周及后侧区域边界，避免护板与轮体转动、起落架收放动作产生干涉。建模过程中先绘制多组不同位置的截面轮廓曲线，通过放样、曲面缝合命令生成护板的基础曲面主体，再针对曲面边缘做加厚处理，设定符合航空部件轻量化要求的均匀壁厚，同时在护板与起落架连接的端部做结构补强，设计贴合安装基座的贴合面与安装孔位，保证后续装配的定位精度。材质设定上模拟航空常用的高强度复合工程塑料质感，赋予模型均匀的橙色调哑光漆面材质，调整曲面的光影反射参数，还原曲面顺滑的弧度过渡效果，渲染阶段采用柔和的均匀布光，清晰展现护板表面的分层棱线结构，这些棱线并非单纯装饰，而是沿护板弧形走向设置的加强筋结构，能够在不显著增加护板重量的前提下提升整体结构刚度，抵御飞行及地面滑行过程中气流冲击、地面溅起杂物的撞击。设计思路上优先遵循空气动力学要求，整体采用大弧度流线型造型，顺着直升机机身下部的气流走向调整曲面曲率，减少飞行过程中护板带来的额外空气阻力，同时护板下沿的轮廓完全贴合后轮的外轮廓弧度，保证挡泥、挡杂物的覆盖范围足够，避免地面滑行时带起的泥水、碎石飞溅到机身下部的精密构件上。护板的前后端做了圆滑收边处理，端部做小角度的外翻导边，既能够避免尖锐边缘带来的安装维护风险，也能进一步优化气流通过护板时的流畅度，减少紊流产生。整个模型的曲面过渡连续无断点，所有转角位置都做了适配航空部件要求的圆角处理，没有尖锐的结构棱角，既符合结构强度要求，也兼顾了机身下部的整体视觉协调性，安装位的孔位、贴合面都按照通用直升机起落架的安装尺寸做了适配设计，可直接用于后续的结构验证、装配模拟环节。
