户外电力防护用变压器箱体结构设计

在输配电系统的户外布设场景中，变压器箱体是承载核心变压组件、隔绝外部环境干扰的关键防护结构，其设计合理性直接影响变压设备的运行寿命与运维效率。不同于室内安装的防护壳体，户外使用的变压器箱需要同时兼顾结构承重、防护密封、散热预留、安装适配等多重工程需求，建模过程中需要结合实际布设场景的边界条件逐一落实结构细节。

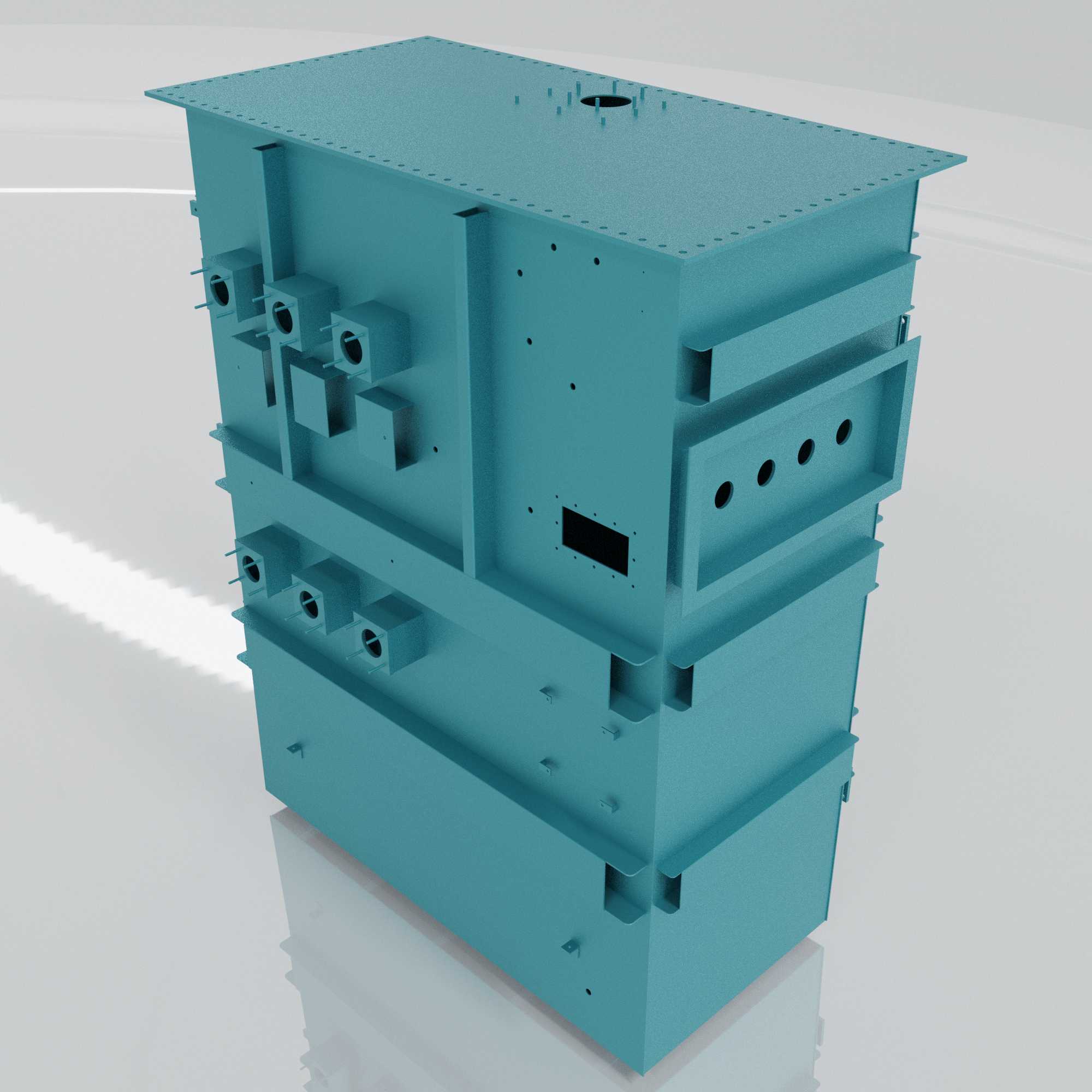

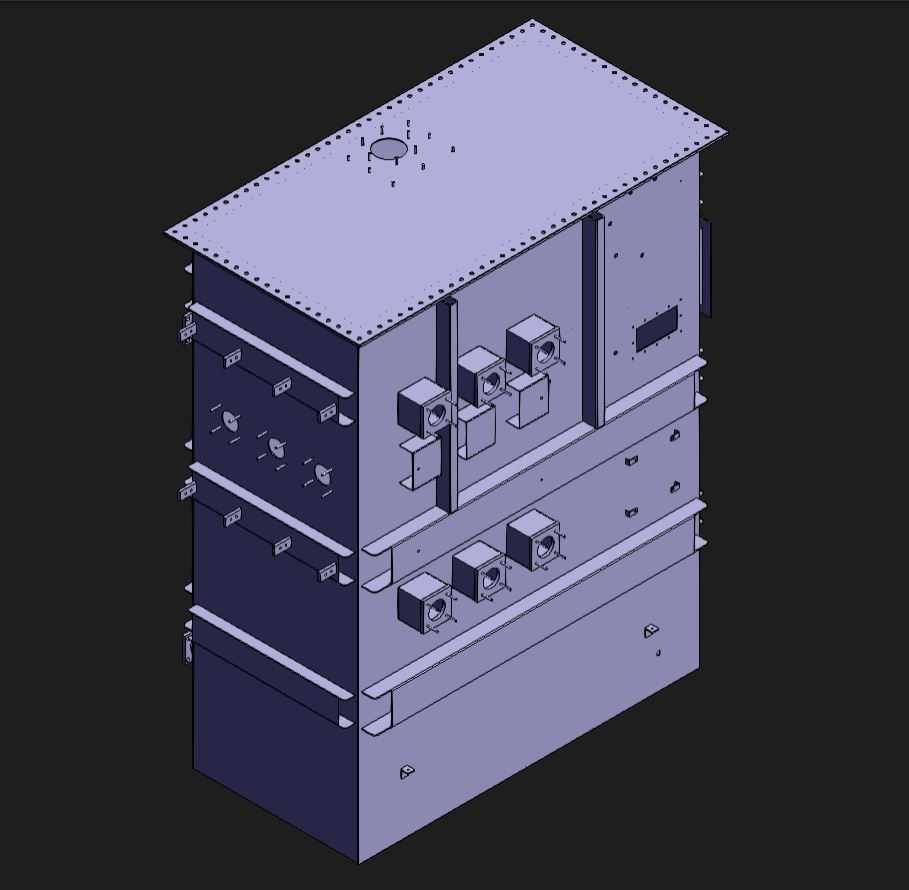

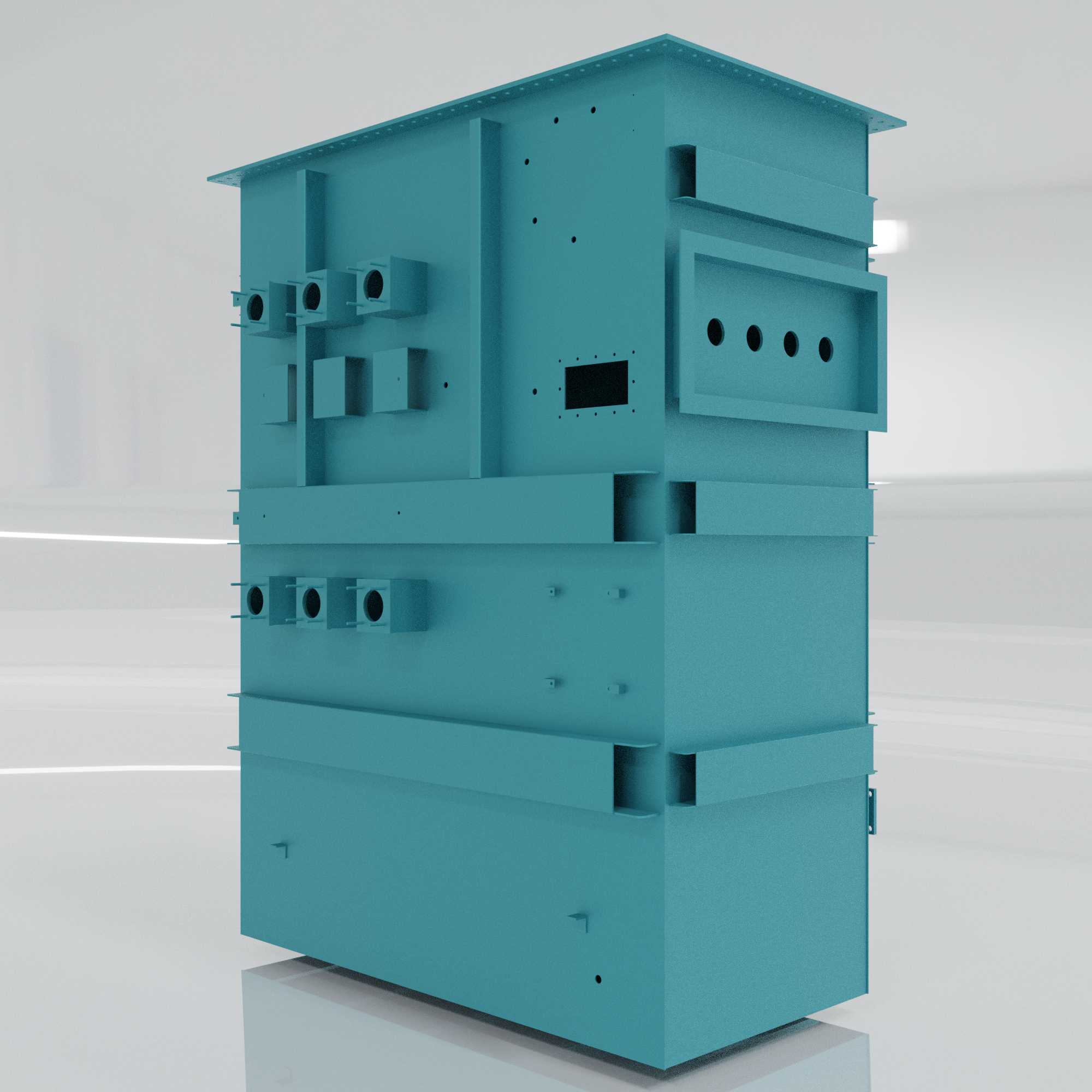

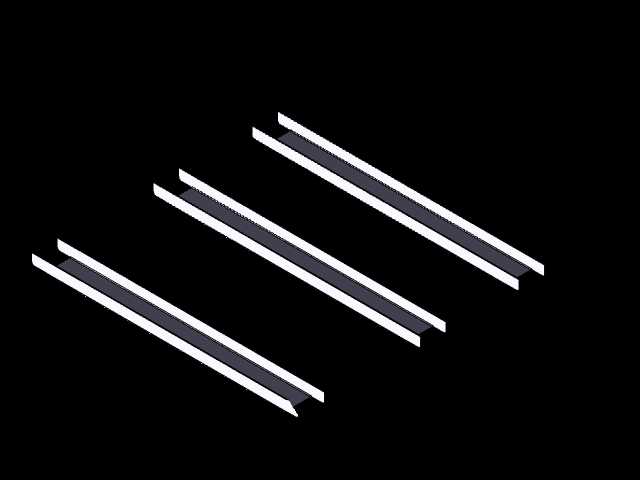

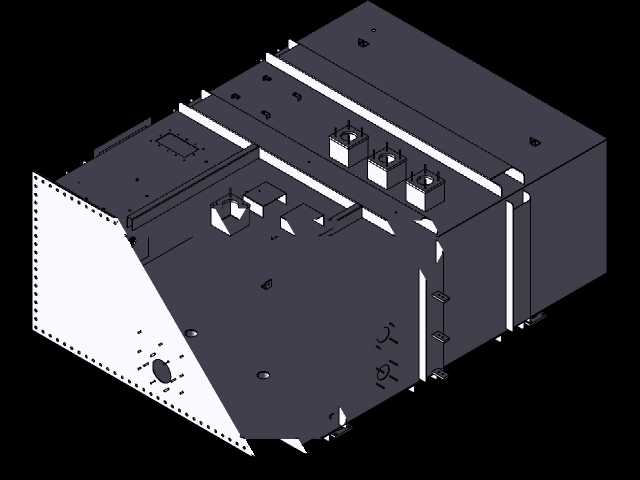

从结构功能分区来看，该箱体采用分层式钣金拼接结构，整体为立式长方体构型，外部通过多道横向加强筋提升钣金壳体的抗形变能力，避免户外长期受风压、温差形变导致的焊缝开裂问题。箱体侧壁预留的多组开孔分为两类，一类是大尺寸的线缆进出线接口，对应不同电压等级的线缆布设位置，开孔周边设计有向外翻边的防水结构，防止雨水顺着线缆流入箱体内部；另一类是小尺寸的安装固定孔，用于后续装配接线端子、运维把手、接地标识等附属配件，孔位的同轴度公差控制在0.2mm以内，保证现场安装时配件无需二次扩孔即可顺利装配。

设计过程中优先考虑板材的折弯工艺性，所有钣金折弯处的内圆角均匹配常用板材厚度的折弯半径要求，避免折弯处出现应力集中导致的开裂问题；不同板材拼接处采用错位搭接结构，替代传统的直面拼接，既可以提升拼接位置的结构强度，也能形成天然的防水迷宫结构，减少密封胶的使用量，降低长期运维中密封胶老化带来的漏水风险。箱体底部设计有一体化的安装底座，底座上预留的地脚安装孔间距匹配常规户外变压器台架的安装尺寸，安装时无需额外加工过渡连接件即可直接固定在混凝土台架或者钢结构支架上，底座与箱体主体的连接位置设计有承重加强筋，可承载内部铁芯、绕组等核心组件的总重量，避免吊装过程中箱体出现形变。

箱体侧面的分层结构对应内部组件的安装分区，上层区域预留有高压侧组件的安装空间，中层对应低压侧接线与保护组件的安装位置，下层为散热与储油组件的预留空间，各层之间的隔板可拆卸，方便后期运维时对不同区域的组件进行检修更换。考虑到户外设备的防腐需求，所有钣金件的边缘均做了钝化处理，焊接位置打磨平整后预留有喷塑层的厚度空间，保证后期表面处理后整体涂层厚度均匀，不会出现边角位置涂层过薄提前锈蚀的问题。

在安装边界的适配设计上，箱体的整体外廓尺寸充分考虑了运输过程中的限界要求，宽度与高度均符合常规货运车辆的装载尺寸限制，无需拆分即可整体运输；箱体两侧预留的吊装孔位置经过重心校核，吊装时箱体可保持水平状态，避免内部预装组件出现移位。进出线孔的位置高度匹配常规台架安装后的线缆布设高度，现场接线时线缆无需做过大角度的弯折，减少线缆的应力损伤。箱体顶部的外沿设计有向外倾斜的排水坡，雨水落在顶部后可顺着排水坡直接流向箱体外侧，不会在顶部积存渗入箱体拼接缝。

从结构强度校核的角度，建模过程中对箱体的侧壁、底座、顶部承重位置均做了载荷模拟，在承受常规户外风压、顶部积雪载荷的情况下，箱体的最大形变量控制在1mm以内，不会影响内部组件的安装精度与密封性能。不同功能开孔的位置避开了箱体的主要受力筋位置，不会因为开孔导致整体结构强度出现明显下降。箱体门板的合页安装位置设计有双层加强板，长期开关运维不会出现合页松动、门板下垂的问题，门板与箱体的贴合位置预留有密封胶条的安装槽，胶条安装后可实现IP54级别的防护等级，可有效阻挡户外的粉尘、雨水进入箱体内部。
