透明结构展示型滑轮制动器三维数模

这款滑轮制动器的结构设计，首先要匹配滑轮类传动机构的安装边界，整体采用同轴圆盘式布局，中心通孔与滑轮主轴的配合公差选取H7/k6过渡配合，保证制动组件与转动轮体的同轴度误差控制在0.02mm以内，避免制动过程中出现偏磨、卡滞问题。从实际应用场景来看，这类制动器多用于小型起重设备、索道牵引滑轮组、轻型输送线的从动轮制动工位，区别于传统钳盘式制动器的外置布局，该结构将制动摩擦副集成在滑轮轮体的内侧空间，不需要额外占用设备外侧的安装位置，对于安装空间紧凑的轻载传动场景适配性更强。

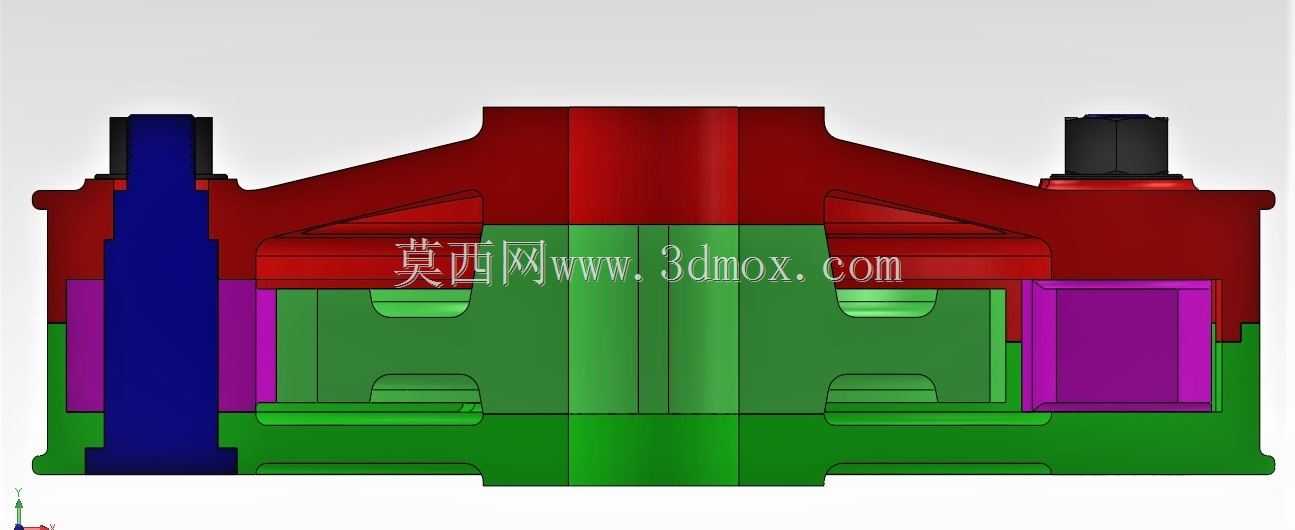

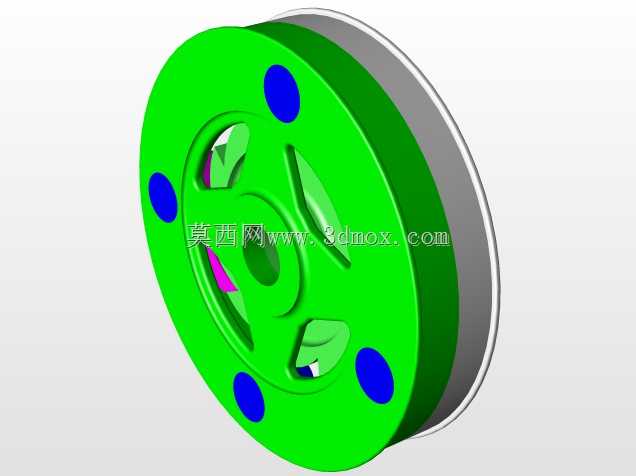

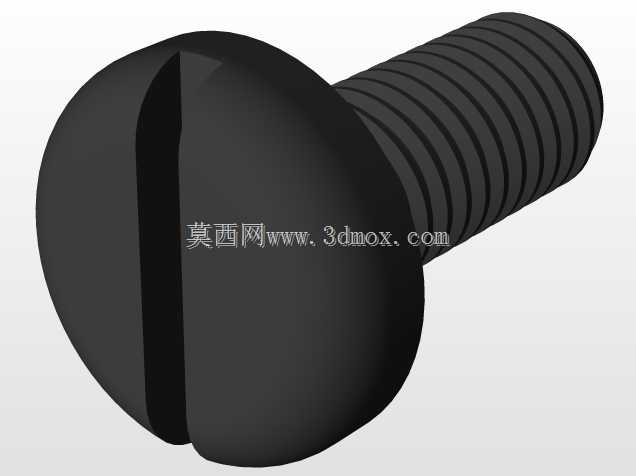

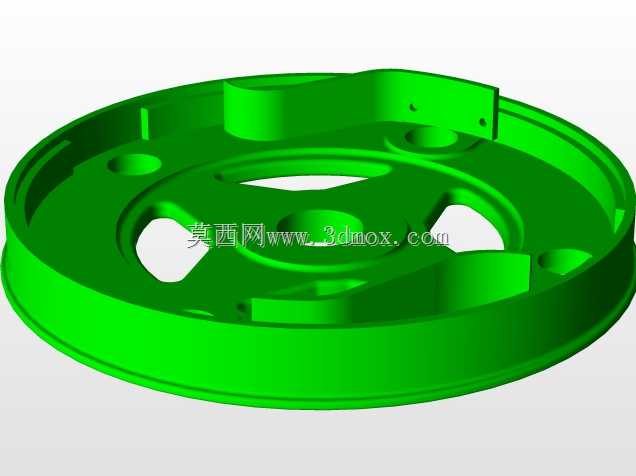

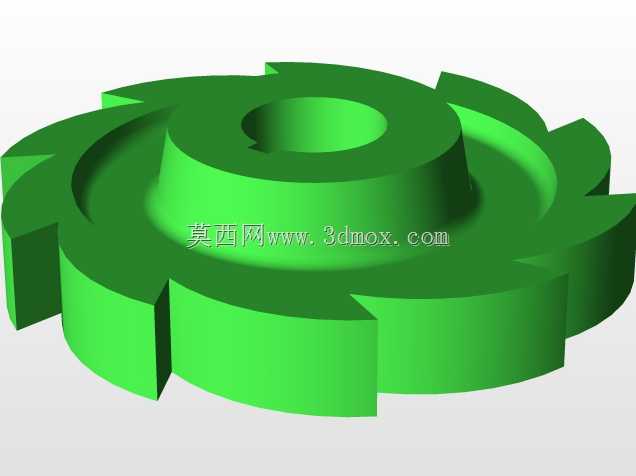

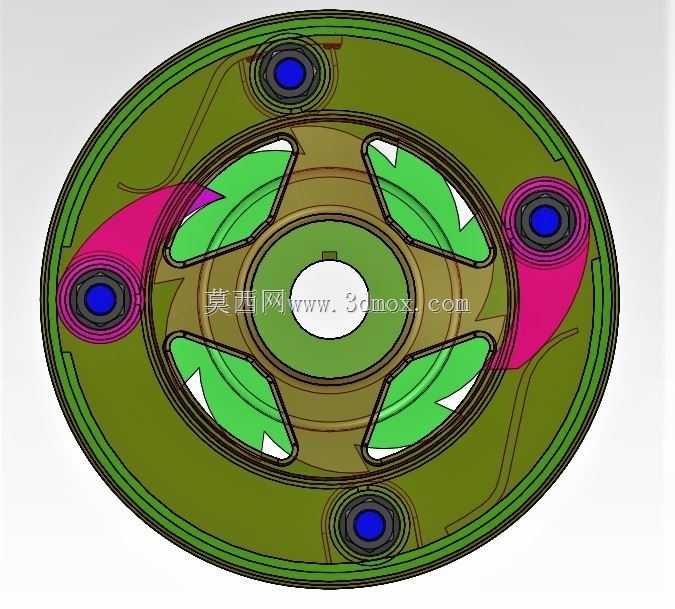

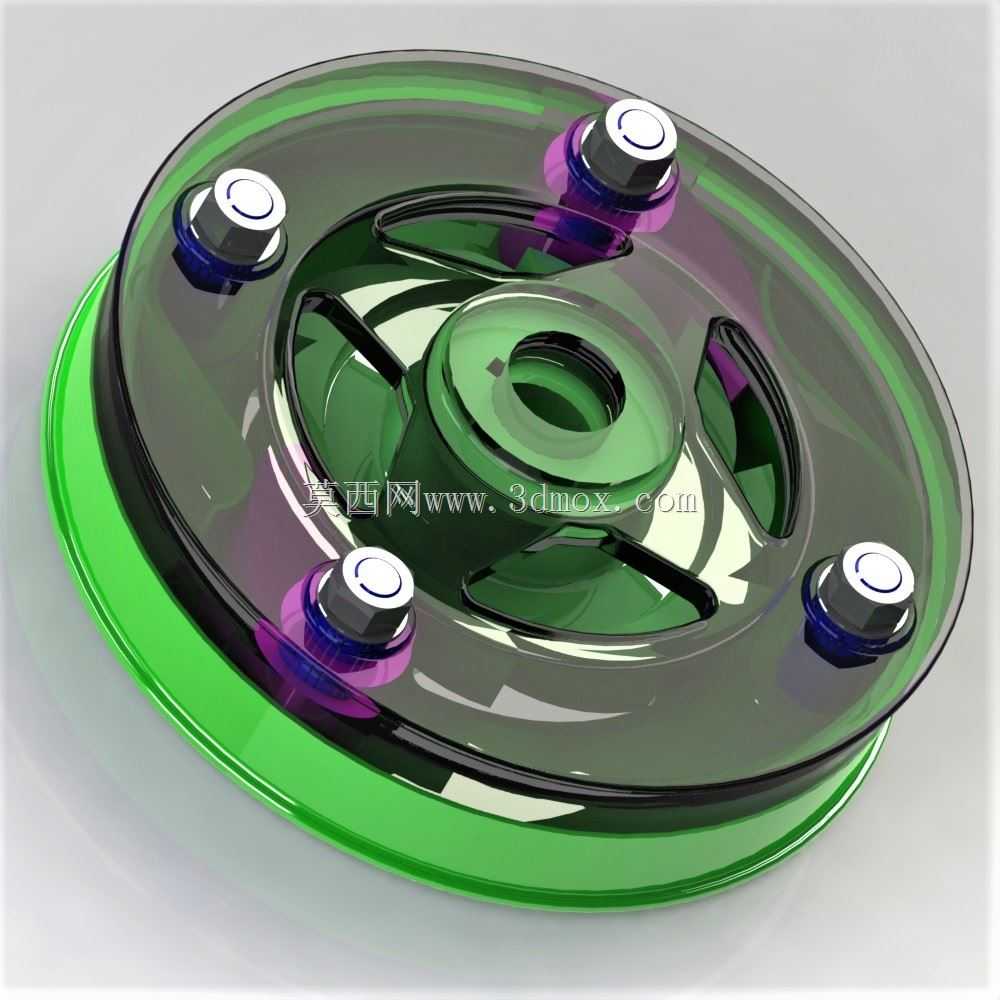

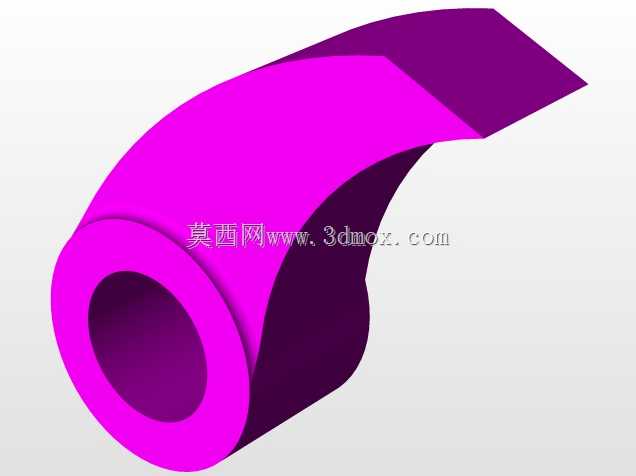

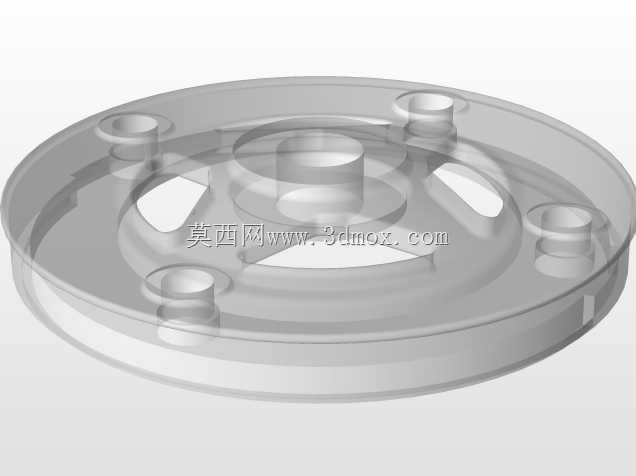

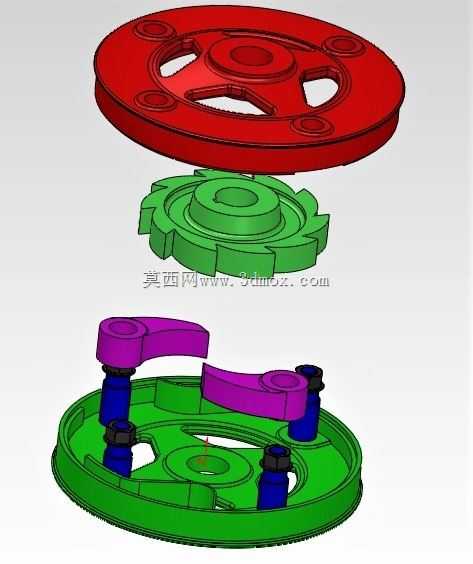

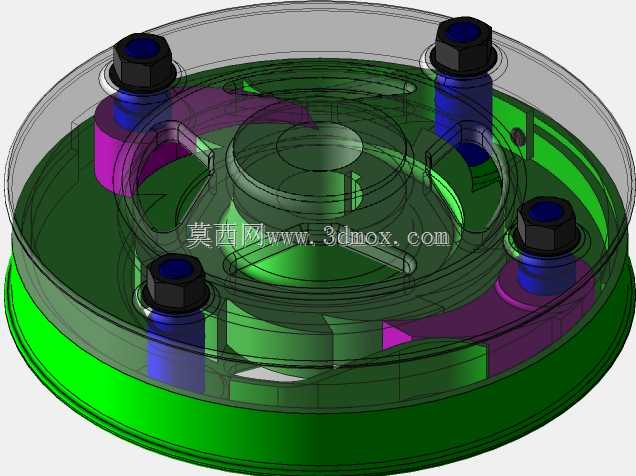

设计过程中，外侧的环形绿色结构为制动静摩擦盘的安装基座，通过周向均匀分布的四个可调压紧螺栓实现摩擦片的间隙调整，每个螺栓配套的紫色弹性缓冲垫可以吸收制动瞬间的冲击载荷，避免刚性接触导致的螺栓松动或者摩擦片碎裂。透明展示的部分为制动盘的本体结构，内部开设的三个弧形减重槽，在保证结构刚性满足1.5倍额定制动力矩要求的前提下，将整体组件重量降低了22%，同时弧形槽的走向顺着制动时的剪切应力方向排布，不会出现应力集中导致的盘体开裂问题。

实际选型使用时，要注意安装边界的尺寸匹配：制动器整体外径与配套滑轮的轮缘内径预留3mm的安全间隙，避免转动过程中出现剐蹭；中心安装孔的键槽宽度按照GB/T 1096普通平键标准选取，保证扭矩传递的可靠性；四个压紧螺栓的分布圆直径要和设备端的安装孔位完全对齐，螺栓预紧力矩按照8.8级螺栓的标准值施加，避免预紧力过大导致盘体变形。功能层面，该制动器采用常闭式弹性压紧结构，常态下依靠弹性垫的预紧力实现滑轮锁止，需要解除制动时通过外置的拨叉拉动中心的联动环，带动四个螺栓同步向外位移，松开摩擦副即可让滑轮自由转动，这种结构不需要持续施加外力维持制动状态，在失电、断气等故障场景下也能保持可靠制动，安全冗余度更高。

结构细节上，摩擦片采用非金属耐磨材质，与金属制动盘的接触面积占比达到85%以上，制动过程中的接触压力分布均匀，单次制动的磨损量控制在0.001mm以内，正常工况下的使用寿命可以达到12000次制动循环。轮体边缘的加厚凸缘结构，既可以作为制动盘的结构加强筋，提升盘体的抗变形能力，也能在安装时起到定位止口的作用，减少装配过程中的找正时间。
