可调节三角支撑安全支架结构设计

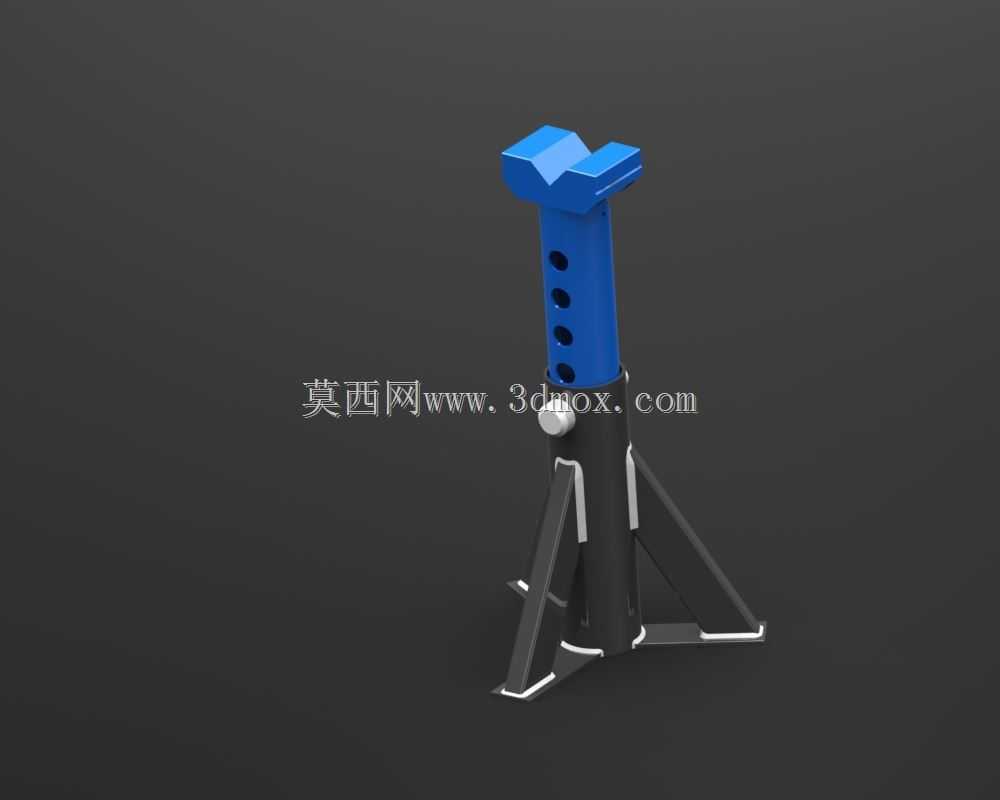

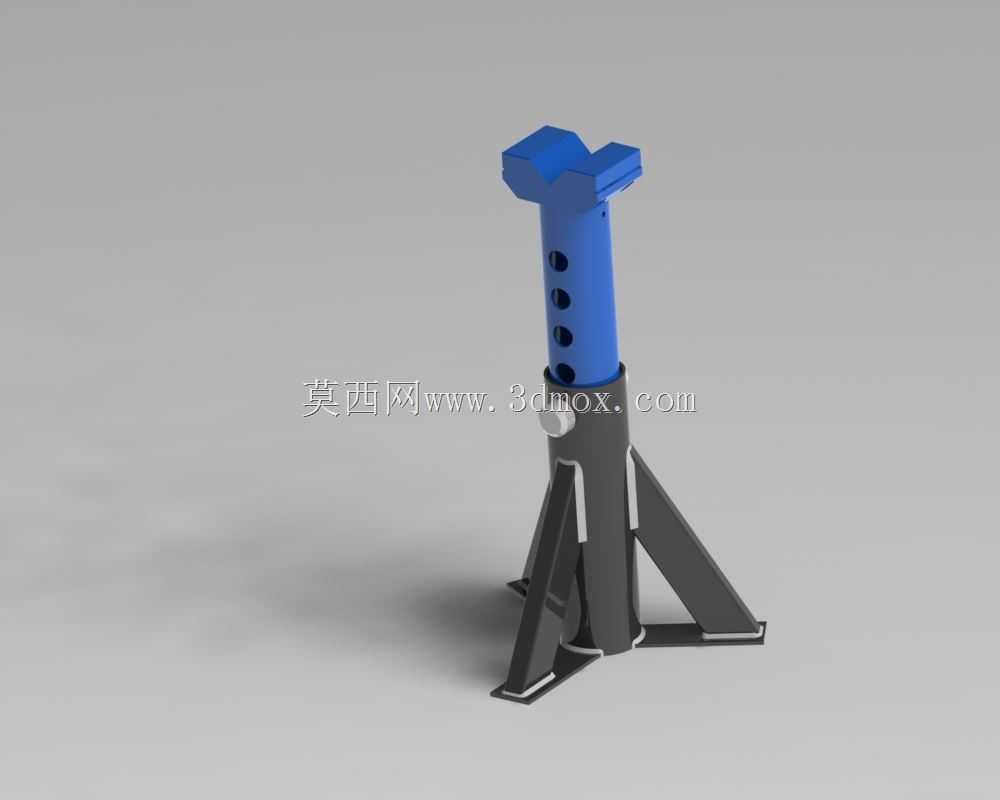

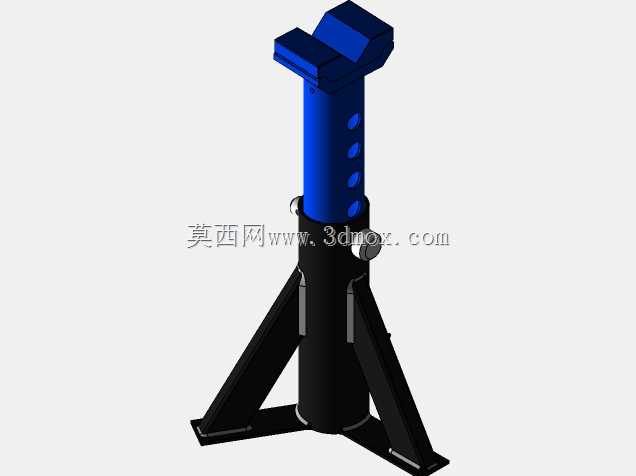

这类三角结构的可调支撑设备，最常出现在商用车维保、小型工程机械检修的作业场景里，当车辆或小型设备被举升装置抬升后，它会作为冗余承重支撑放置在底盘指定承重点位，避免举升装置泄压、失效引发的作业风险，是汽修、设备维保场景里强制要求配备的安全防护工装。从结构设计逻辑来看，底部采用三瓣式外伸支脚结构，每根支脚都做了外翻的贴地支撑边，作业时支脚完全贴合硬质地面，将上部承载的竖向载荷均匀分散到三个支撑点上，相比单柱直筒结构，三角支撑的抗侧倾能力提升明显，即使被支撑件出现小幅横向偏移，也不会轻易出现侧翻失稳的问题。主体承力柱采用多档位孔位调节设计，柱身沿竖向等距排布多个定位销孔，调节支撑高度时只需将顶部承托头抬升到对应作业高度，插入配套的定位销即可完成高度锁定，调节范围覆盖常规家用轿车、轻型商用车的底盘离地间隙区间，顶部的V型承托槽做了圆弧过渡处理，刚好贴合车辆底盘的边梁、承重筋位，避免承托时出现应力集中割伤底盘金属结构的问题，承托槽表面还预留了防滑结构的安装位，可粘贴橡胶垫增大接触摩擦力，防止支撑过程中出现滑脱。设计时需要严格控制支脚的外伸角度，角度过大虽然稳定性更好，但会占用过多作业空间，影响维保人员在车底的操作动线，角度过小则会降低抗倾覆阈值，常规设计中支脚与主柱的夹角控制在30度到35度区间，兼顾稳定性与操作空间需求。主柱与外套筒的配合间隙需要控制在合理范围，间隙过大会导致调节卡滞，间隙过小则会在承重时出现晃动，定位销与销孔的配合采用间隙配合，方便快速插拔调节，同时销孔位置做了局部加强处理，避免长期承重出现孔位变形、销子剪切断裂的问题。安装使用时需要注意，支撑点位必须选择车辆或设备原厂标注的承重位置，不能支撑在塑料护板、管线、薄金属钣金位置，地面必须为硬化平整地面，若在软质地面作业需要在支脚下方垫入硬质垫板，分散对地压强防止下沉，单台支架的额定承重需要匹配被支撑件的单侧载荷，严禁超载使用，多台支架配合使用时需要调整到统一高度，保证各支撑点受力均匀。
