红色绒套主轴螺旋顶升支撑结构

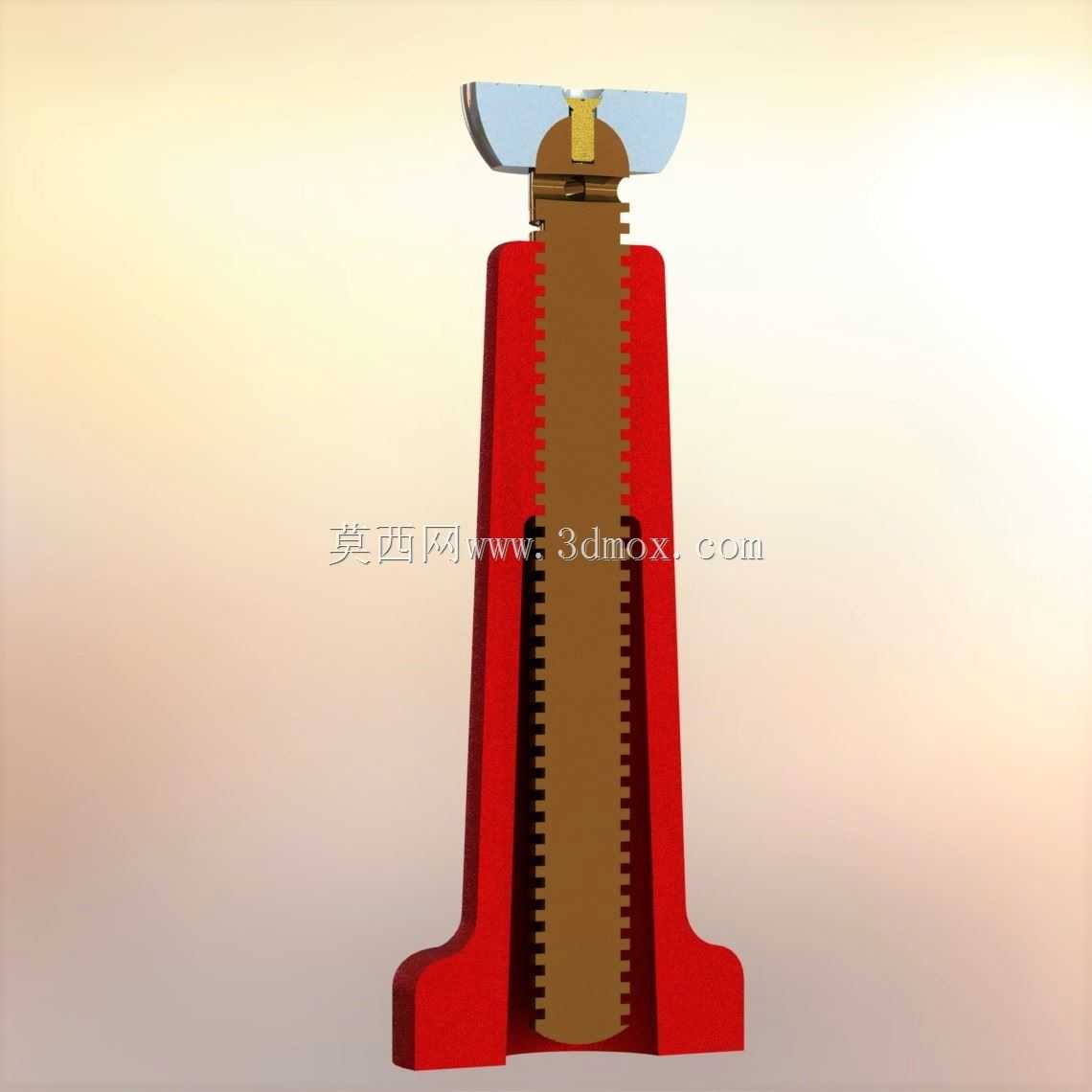

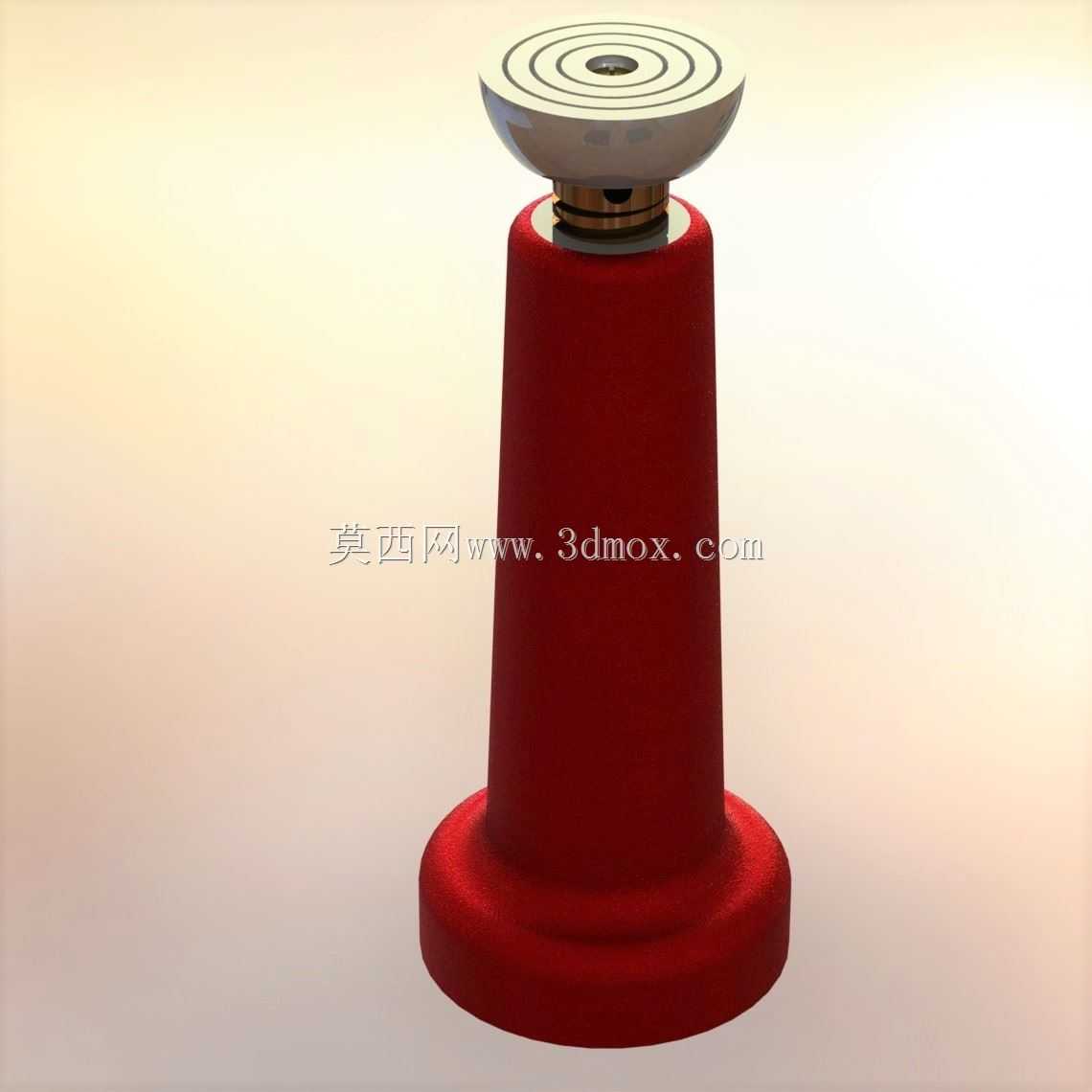

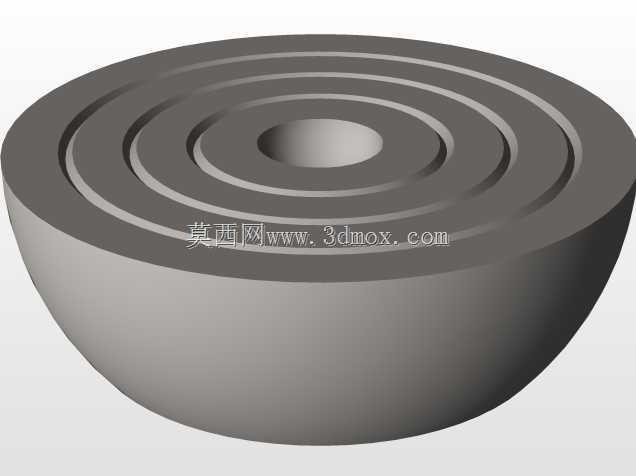

这类带螺旋顶升结构的主轴支撑件，常应用于设备检修、小型构件调平、精密装配工位的临时承重场景，区别于大吨位液压千斤顶，这类小型主轴顶升结构更适配小载荷、高精度微调的作业需求，比如机加工工位工件装夹时的辅助支撑、模具合模时的边角位高度微调、小型设备安装时的水平校准，都能看到这类结构的实际应用。从结构设计来看，顶部的同心圆凹面支撑盘做了圆弧内凹处理，能适配不同接触面的工件底部，避免顶升过程中工件滑移，支撑盘与下方顶升主轴之间设置了转动副，顶升过程中支撑盘可随工件接触面自适应微调角度，不会因为接触面不平整出现局部应力集中压伤工件表面。主体顶升柱外部包裹的红色绒质套层，一方面是避免金属柱体在存放、搬运过程中出现磕碰划伤，另一方面在手持操作时能增加摩擦力，冬季作业也能避免金属表面冰手影响操作精度。底部的法兰式底座做了加宽加厚处理，增大与支撑面的接触面积，降低单位面积压强，即使在木质工作台、环氧地坪这类偏软的支撑面上作业，也不会出现底座下陷导致的支撑失稳。设计过程中，螺旋副的导程选取做了多轮校核，导程过大会导致微调精度不足，导程过小则会增加顶升操作的转动圈数，降低作业效率，最终选取的导程参数兼顾了微调精度与操作效率，单圈转动的顶升量适配多数精密装配的调节需求。顶部支撑盘的端面做了多圈同心圆防滑槽，即使接触表面带有少量切削液、润滑油，也能依靠槽道的嵌合作用保持足够摩擦力，避免工件侧滑。安装边界方面，这类小型顶升结构无需额外固定，直接放置于平整支撑面即可使用，底座直径控制在常规工位的操作间隙范围内，可伸入设备底部、构件缝隙等狭窄空间完成顶升作业，整体高度收缩状态下可适配多数低矮空间的支撑需求，顶升行程覆盖常规小型构件的调节高度范围，无需额外加装接长杆即可完成多数场景的作业。结构的金属部件均做了表面防锈处理，长期存放也不会出现锈蚀卡滞，螺旋副内部预置润滑脂，日常使用无需频繁注油维护，转动手感顺滑无卡顿，承重状态下也不会出现自锁失效、自动回落的问题。
