农用粮食干燥处理设备结构三维设计

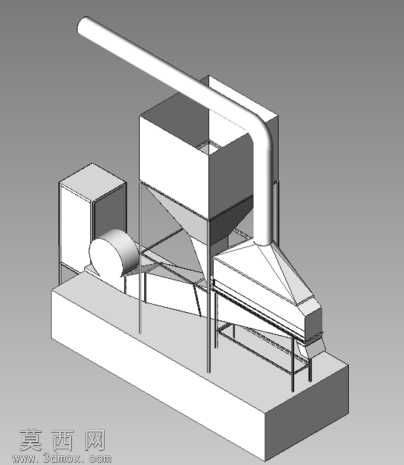

本作品为农用粮食干燥作业设备的三维结构设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各装配体之间的配合关系准确无干涉。模型整体采用机架承托式布局，底部为一体化焊接成型的方形承重底座，底座上方通过型钢立柱搭建分层支撑框架，依次排布进料暂存仓、热风分配腔、物料输送筛段、动力驱动单元以及排风管路等核心功能模块。材质渲染方面，对设备不同功能部件做了差异化材质区分：机架与支撑结构采用哑光碳钢材质表现，还原钢材焊接机架的厚重质感；进料仓与风道部分采用磨砂白金属漆面材质，模拟农用设备常用的防护涂装效果；动力单元的风机外壳做了半哑光金属质感处理，排风管道采用亮面薄壁金属材质表现，清晰区分不同部件的材质属性与功能定位。结构设计上，进料仓采用上宽下窄的锥斗式出料结构，能够保证待干燥粮食依靠自重均匀下落至下方的筛分段，避免物料架桥堵塞；热风分配腔设置在筛体下方，可将热风均匀导流穿过物料层，实现与粮食的充分接触换热，带走粮食中的多余水分；长距离排风管道从设备上部延伸引出，可将携带湿气的废气定向排出作业区域；侧边独立布置的风机与动力柜，将动力驱动部分与物料作业区做物理分隔，既方便日常检修维护，也能避免粉尘进入动力部件影响设备使用寿命。设计过程中充分考虑粮食干燥作业的实际工况，对筛体的倾斜角度、风道的截面尺寸、管道的转弯半径都做了合理化设计，既保证物料在筛面上匀速向前输送，也能让热风与物料充分接触，提升干燥效率，整体模型装配关系完整，各部件可单独拆解查看内部结构，能够直观展现粮食干燥设备的完整工作原理与结构组成，可用于农用机械结构教学、粮机设备方案展示等场景。
