拖挂式远程站点发动机驱动焊接设备

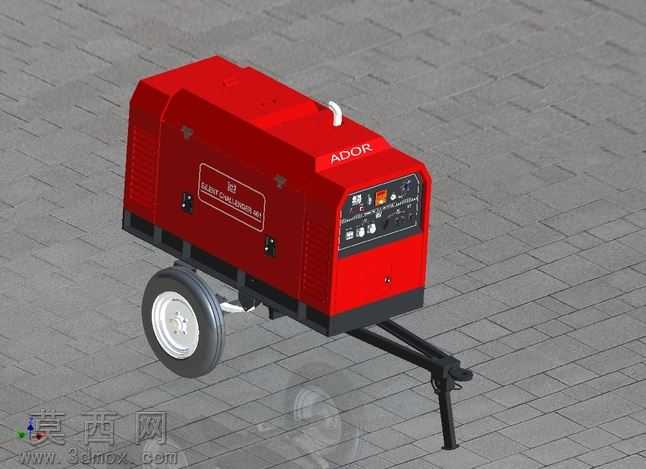

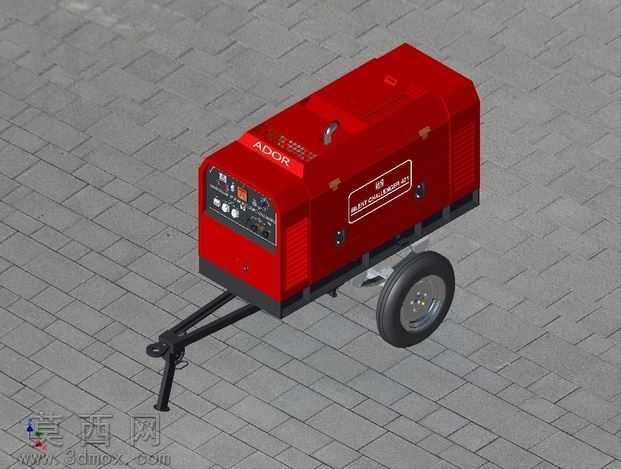

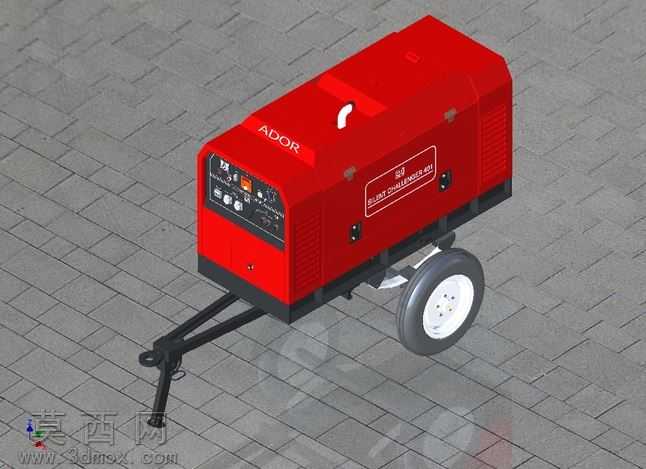

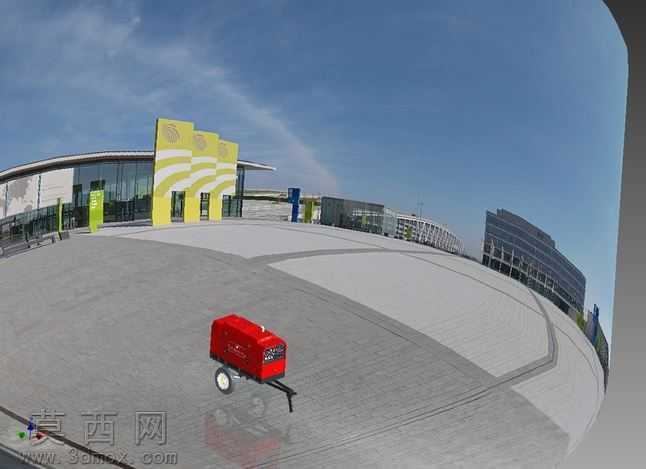

本三维模型为拖挂式发动机驱动焊接机组，整体采用封闭式箱式结构搭配单轴拖挂行走机构设计，建模阶段严格遵循移动焊接设备的工程设计逻辑，先完成整体比例框架的搭建，再逐一拆分细化各个功能模块。首先构建的是底部拖挂行走系统，包含牵引拖架、可收放支撑支腿、单轴行走轮组，轮组部分还原了轮毂、充气轮胎、轮轴固定结构的细节，牵引架预留了与牵引车辆连接的挂接结构，支腿设计为可旋转收放的结构，满足作业时的稳定支撑与转场时的收纳需求。上部主机箱体采用棱角分明的钣金结构建模，还原了真实设备的钣金折弯、拼接工艺特征，箱体表面做了分区域的细节刻画：正面设置了操控面板区域，排布了调节旋钮、功能开关、输出接口、参数标识区域的细节，箱体侧面设计了通风散热格栅结构，顶部设置了吊装吊环与检修舱门结构，箱体表面还原了品牌标识、参数铭牌的位置细节。材质渲染阶段，主机箱体主体采用高饱和度的红色哑光金属漆材质，模拟工业设备常用的防护漆面质感，操控面板区域采用深灰色哑光塑料与金属按键搭配的材质，行走轮的轮胎采用黑色橡胶材质，轮毂采用银灰色金属烤漆材质，牵引架与支腿采用黑色防锈涂装的金属材质，地面采用灰色铺路砖材质做场景衬托，通过光影调整突出设备的结构轮廓与材质质感。结构设计上，该模型将发动机动力单元、发电模块、焊接输出模块整合在封闭箱体内，既可以通过发动机驱动实现焊接电源输出，满足无外接电源的远程站点焊接作业需求，拖挂式结构也方便设备在不同作业点位之间快速转场，封闭式箱体可以对内部核心部件起到防雨、防尘、防碰撞的防护作用，适配户外复杂作业环境的使用需求。建模过程中对各个部件的装配关系做了严谨的还原，确保拖架收放、轮组转动、舱门开合等结构的运动逻辑符合真实设备的机械原理，整体模型细节完整，可用于焊接设备产品展示、户外施工装备方案演示等场景。
