嵌入式铝壳牛眼聚光射灯结构设计

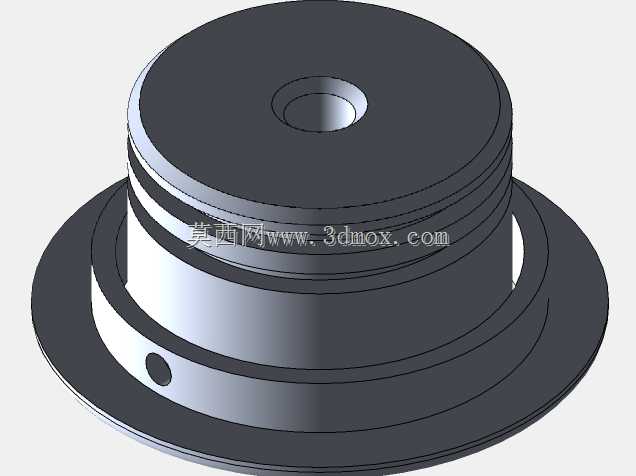

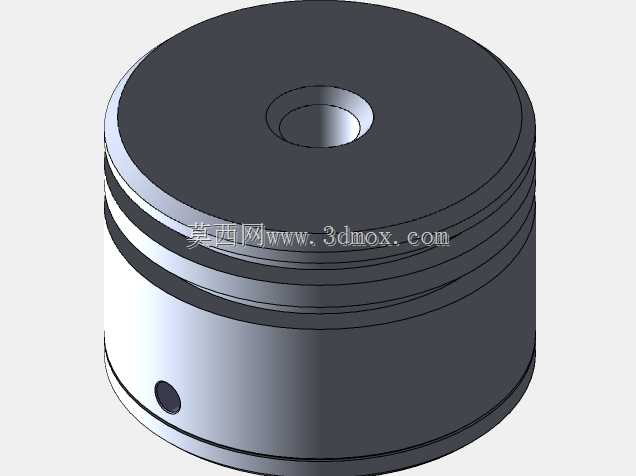

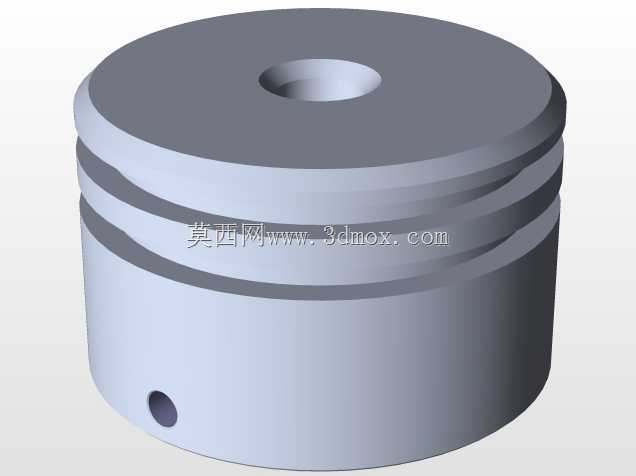

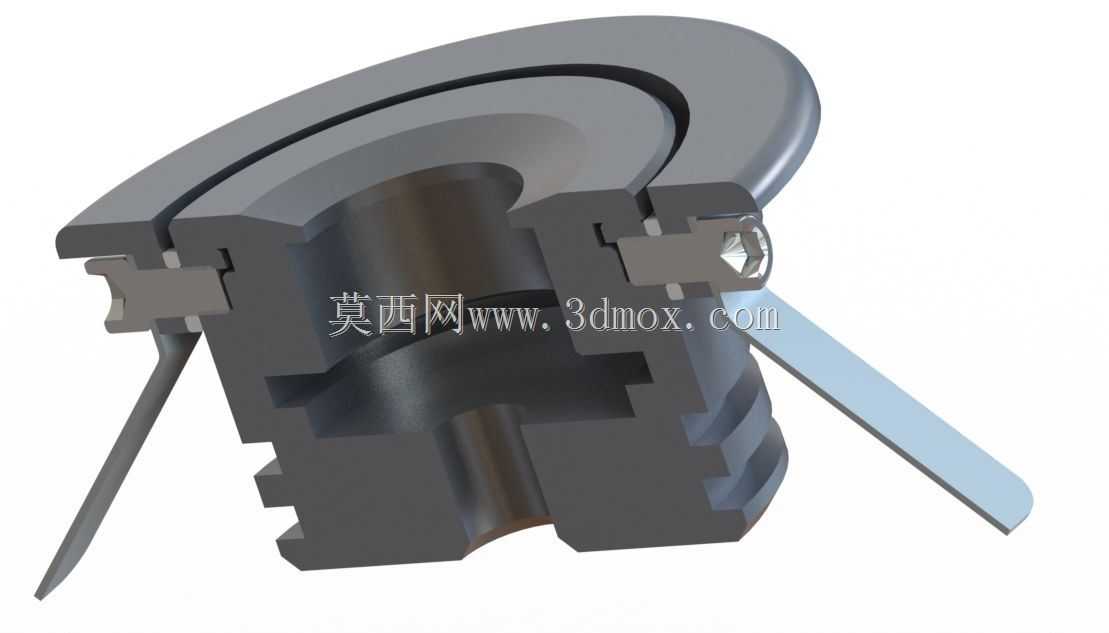

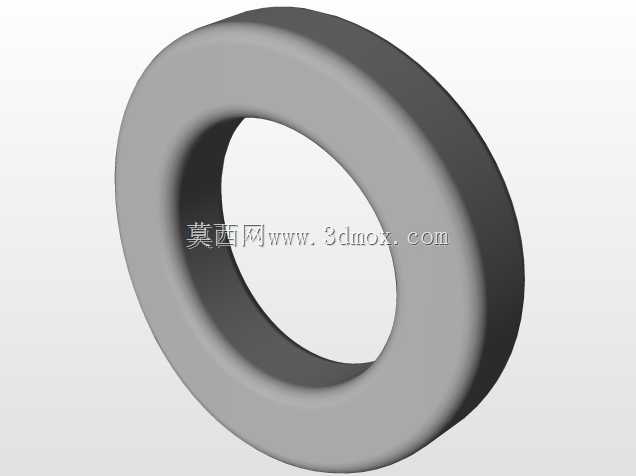

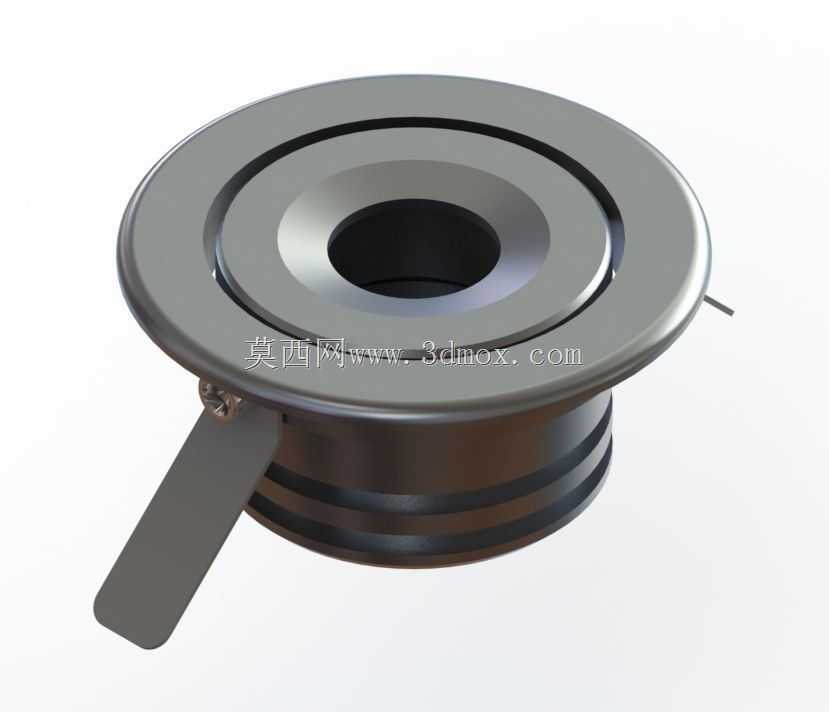

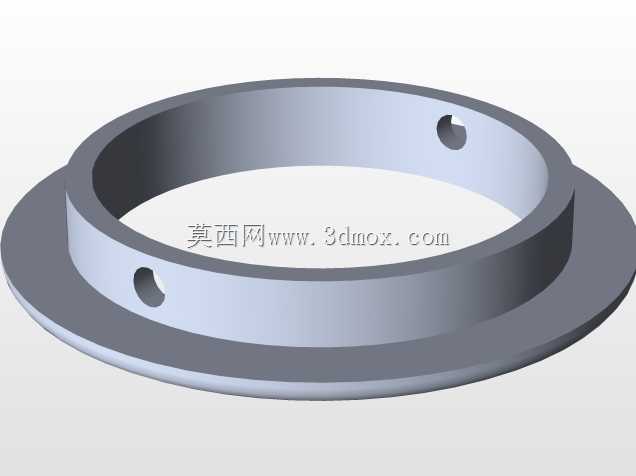

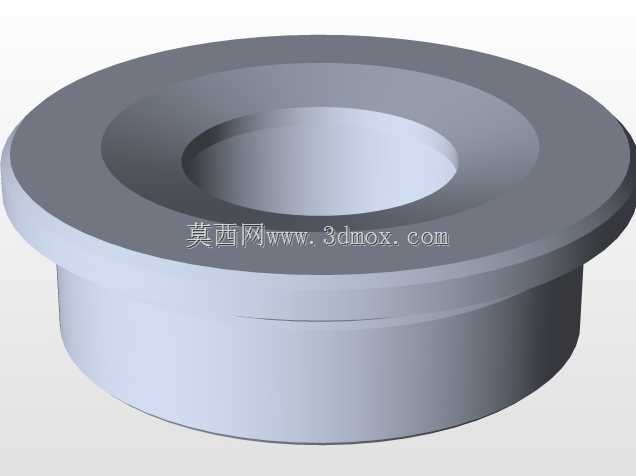

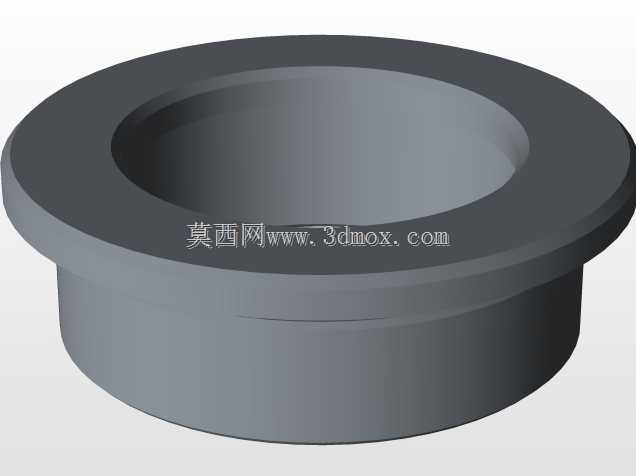

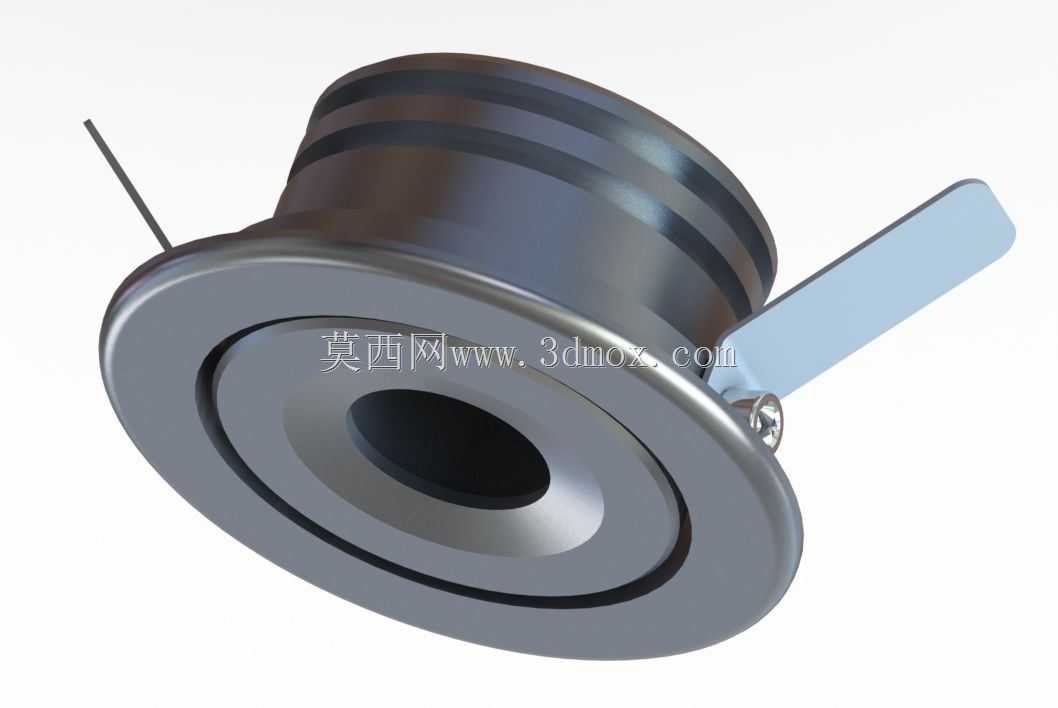

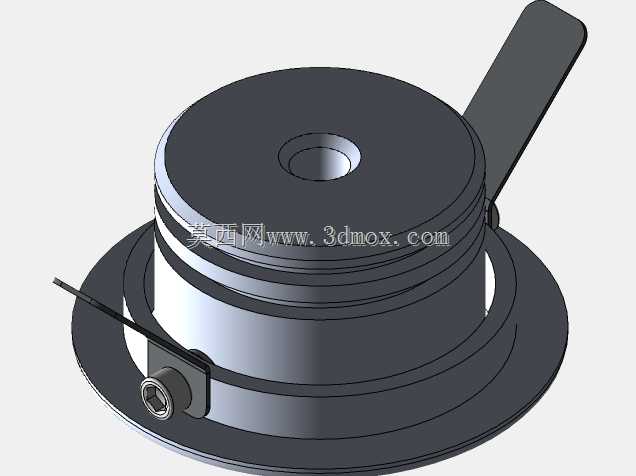

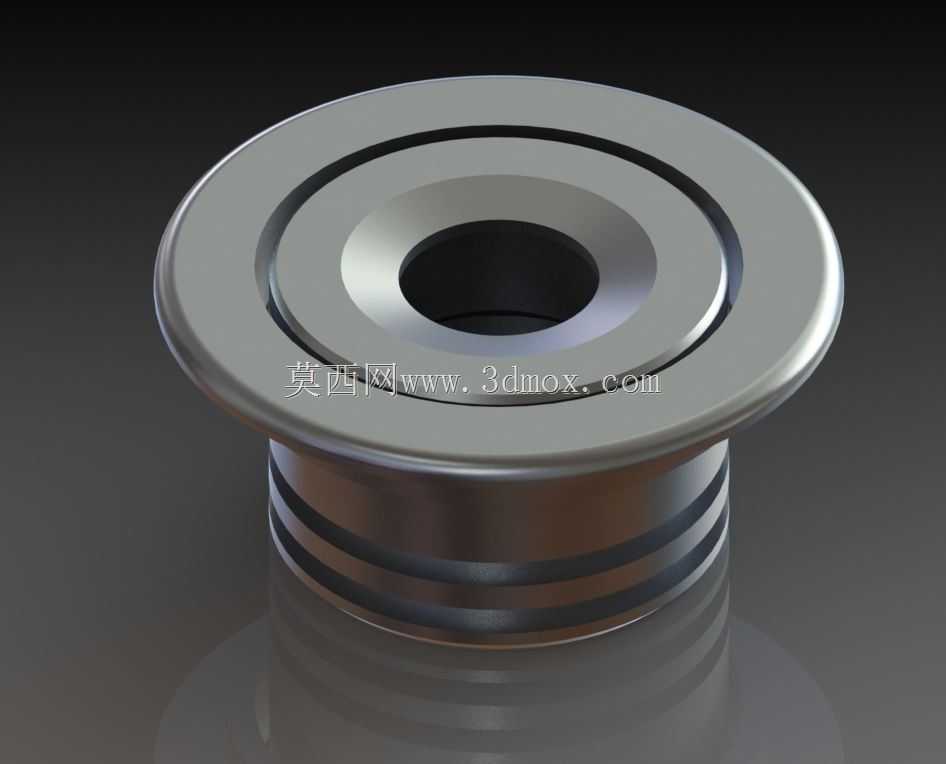

这款嵌入式铝壳聚光灯的结构设计，核心围绕商用天花暗装场景的实际安装与使用需求展开，日常应用中多适配商超展柜、酒店客房、办公隔断、家居背景墙的重点照明场景，可实现小范围光束的精准投射，突出被照展品或装饰区域的视觉焦点，避免大范围泛光带来的光线冗余问题。从结构功能来看，主体采用旋压成型的铝质外壳，一方面利用铝合金优异的导热特性，将灯珠工作产生的热量通过壳体快速向外散出，降低灯腔内部积热导致的光衰过快问题，延长光源使用寿命；另一方面铝壳的结构强度足够，在嵌入式安装的卡接受力场景下不会出现壳体变形，能长期保持安装位的贴合精度。产品的安装结构采用侧边弹簧卡爪设计，安装时仅需在吊顶面板上开出对应直径的圆孔，将两侧弹簧卡爪向上掰起后塞入开孔，卡爪在弹簧弹力作用下自动压紧吊顶背面，即可完成灯具的固定，无需额外打螺丝或者使用安装支架，适配9-15mm厚度的各类石膏板、矿棉板、铝扣板吊顶，安装边界容错率较高，现场施工时即使开孔存在1mm以内的尺寸偏差，也能通过卡爪的自适应调节实现紧密贴合，不会出现灯具下坠或者边缘漏缝的问题。设计过程中，首先对灯体的出光角度做了限位结构，前端出光口做了多层阶梯式的挡光环设计，可有效控制光束角在固定范围内，避免多余杂光从侧边溢出，同时灯头部分预留了小角度调节的转动间隙，安装完成后可手动拨动灯头调整照射方向，调节角度控制在30度以内，既满足定向调整照射位置的需求，又不会因为转动角度过大导致内部走线被拉扯断裂。灯体的外圈做了加厚的翻边处理，翻边直径略大于安装开孔直径，安装后翻边完全覆盖开孔边缘的毛边，提升安装完成后的外观整洁度，同时翻边与吊顶接触面做了微小的倒角处理，避免安装时刮花吊顶表面的装饰涂层。尺寸设计上，灯体的整体嵌入深度控制在较薄的范围内，可适配吊顶内部预留空间不足的安装场景，无需额外加深吊顶开槽深度，降低装修施工的改造成本；壳体外部的多道环形凹槽，一方面是增加壳体的散热面积，提升空气对流散热的效率，另一方面也能增强壳体的结构刚性，减少加工和运输过程中出现的壳体磕碰变形概率。接线部分预留了标准的接线端子位，现场布线时可直接将市电引线接入端子，无需额外焊接，降低电工的接线操作难度，同时灯腔内部预留了驱动电源的安装空间，可将小型驱动模块完全内置在灯体内部，无需在吊顶外部额外放置驱动盒，进一步简化安装流程。从实际使用的可靠性角度出发，弹簧卡爪采用镀锌钢板材质，弹力持久且不易生锈，即使在潮湿的卫浴或者厨房周边吊顶安装，也不会因为弹簧锈蚀导致卡接力下降，出现灯具脱落的风险；铝壳表面做了哑光氧化处理，既不会因为长期积灰出现表面锈蚀，也能避免亮面外壳产生的反光干扰照明效果，整体结构没有多余的易损部件，后期维护时仅需拆下前端面环即可更换光源，无需将整个灯体从吊顶中撬出，降低后期维护的操作难度。
