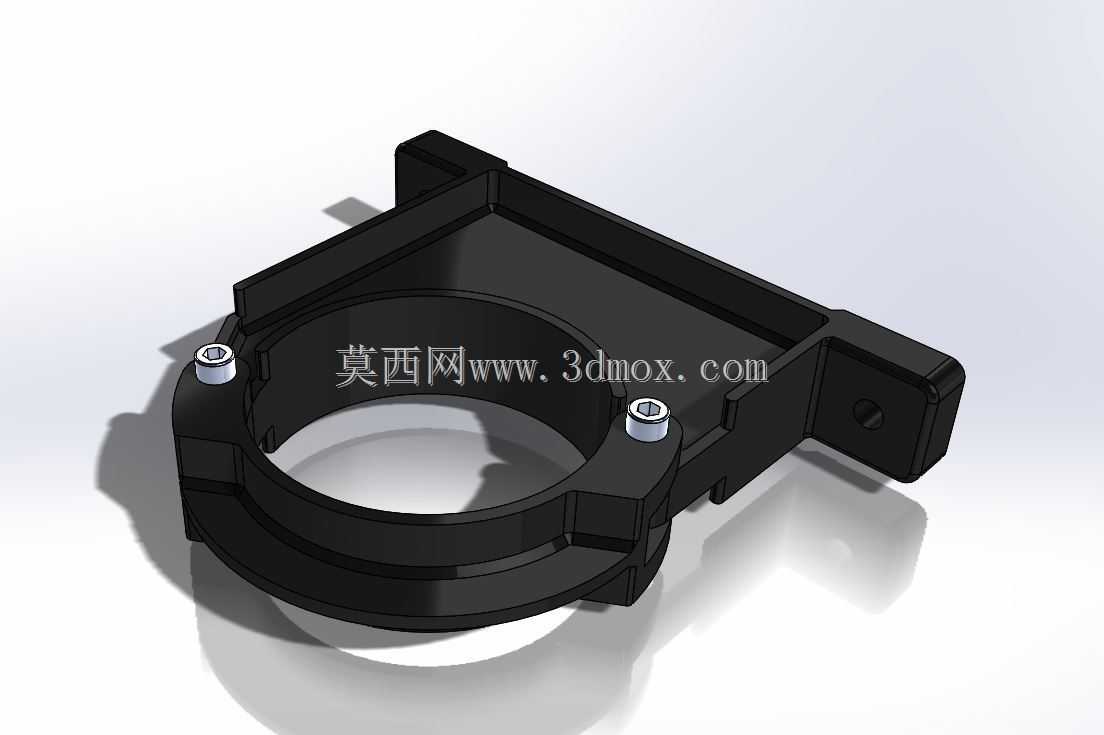

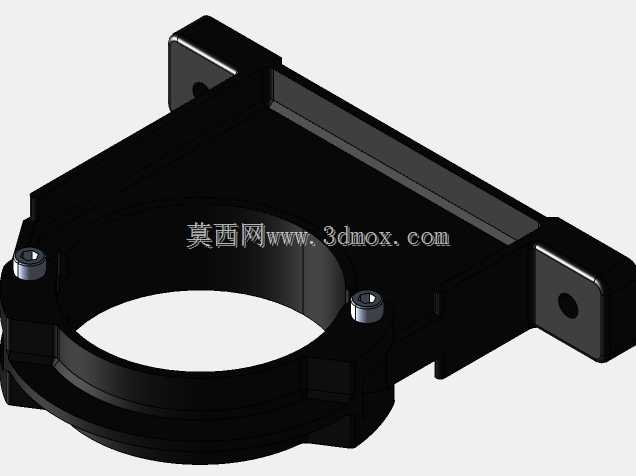

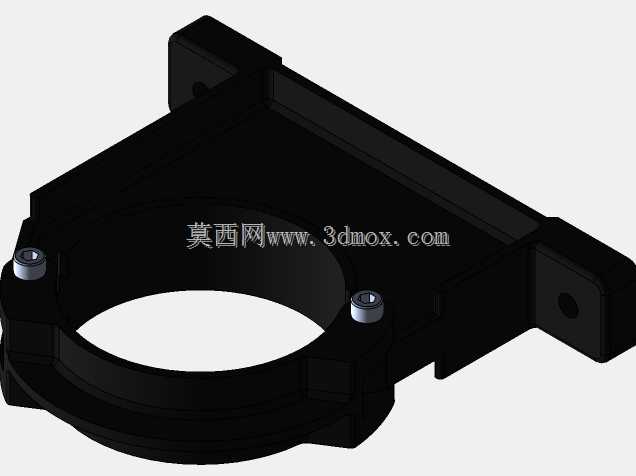

三英寸聚丙烯材质90度管路固定管夹

　　在民用给排水、化工流体输送、实验室管路排布这类现场施工场景里，管路的径向固定一直是影响管线长期运行稳定性的核心细节，尤其是大口径PP管路的固定，不能照搬金属管夹的硬锁紧思路，否则很容易在温度变化带来的管路热胀冷缩过程中，夹伤PP管壁造成应力开裂，这款适配三英寸管径的90度安装型PP管夹，就是针对这类非金属管路的固定需求做的结构优化。

　　从实际安装场景来看，这类管夹主要用在墙面、设备侧壁的直角安装面上，区别于传统的全包式抱箍，它的安装底座做了90度折边结构，两个安装耳分别对应垂直墙面和水平支撑面的固定位，安装时不需要额外做角码转接，直接用螺栓穿过安装耳的沉孔就能完成底座固定，能大幅减少现场安装的配件数量，尤其适合设备内部紧凑空间里的管路固定，比如纯水设备内部的输送管路固定、化工加药管线的沿壁排布，都能靠这个结构省掉不少安装空间。

　　管夹的抱紧部分做了分体式卡环设计，下半部分和安装底座是一体成型的PP结构，上半部分是独立的压环，靠两个金属锁紧螺丝实现抱紧力的调节，这种设计的好处是安装时不需要把整根管路抬升穿入抱箍，只需要先把底座固定在安装位，再把管路放到下半环的卡槽里，扣上上半压环拧上螺丝就能完成固定，对于已经排布完成的管线改造场景，这种结构的施工效率比传统穿套式抱箍高很多。卡环的内圈直径严格匹配三英寸PP管的外径公差，内壁没有做尖锐的凸起棱边，整个抱紧接触面是圆弧过渡，锁紧时的压力能均匀分布在管壁接触面上，不会出现局部应力集中的问题，哪怕是长期在带微振动的设备旁使用，也不会出现管壁被夹出凹痕甚至开裂的情况。

　　材质上整体采用聚丙烯注塑成型，本身具备不错的耐酸碱腐蚀性能，能适配多数弱酸碱流体输送管路的使用环境，不像金属管夹那样容易在潮湿或者腐蚀环境下生锈污染管路，也不会和PP管材发生电化学腐蚀，和管路材质的热膨胀系数接近，在环境温度变化幅度较大的场景里，管夹和管路的形变差很小，不会因为温度变化出现抱紧力失效或者卡接过紧的问题。两个锁紧螺丝采用的是标准内六角圆柱头螺钉，螺丝和塑料压环的接触位置做了金属垫片嵌装，避免螺丝拧紧时压溃塑料的安装孔，长期使用也不会出现螺丝滑牙、塑料孔开裂的问题。

　　从安装边界尺寸来看，底座的两个安装耳的孔位间距是按照常规管路安装的标准间距设计的，安装孔直径适配常用的自攻螺丝或者膨胀螺栓，固定后管夹的中心高度刚好匹配三英寸管路的保温层安装间隙，哪怕后期需要给管路加装保温棉，也不会因为管夹的位置干涉保温层的包覆。管夹的整体外轮廓没有多余的突出结构，安装后不会和周边的其他管线、设备部件发生干涉，在密集排布的管路群里也能顺利安装。

　　在实际选型使用时，需要注意这款管夹适配的是标准外径的三英寸PP管材，对于壁厚偏差较大的非标管材，需要适当调整锁紧螺丝的拧紧力矩，避免过度锁紧造成管壁变形；如果是用于高温流体输送的管路，需要考虑高温下PP材质的刚性下降，适当缩小管夹的安装间距，保证管路的固定强度。另外这款管夹的90度安装结构只适合直角安装面的固定，如果是平面安装的场景，就需要搭配对应的转接板使用，不过多数沿墙、沿设备框架排布的管路，都是直角安装面，这个结构刚好能覆盖绝大多数的常规安装需求。

　　从结构设计的角度看，这款管夹没有多余的复杂结构，所有的壁厚都是按照注塑成型的工艺要求做的均匀壁厚设计，没有出现壁厚突变导致的注塑缩痕问题，安装孔、卡环的位置都做了对应的加强筋结构，在保证整体强度的前提下尽可能减少了材料用量，既控制了生产成本，也减轻了管夹自身的重量，不会给安装面带来额外的负重。卡环的开合角度做了限位设计，松开螺丝后上半压环不会完全脱落，能避免高空安装时零件掉落的风险，这些细节都是在实际施工场景里反复验证后优化的结构，能很好解决传统管夹安装时的诸多痛点。
