工业设备用嵌入式活动舱口结构设计

在各类工业柜体、户外设备舱、通风管道系统的结构设计中，活动舱口是兼顾封闭防护与操作可达性的核心功能部件，这类部件的设计合理性直接影响设备后期运维效率、防护等级达标情况以及整体外观的规整度。不同于固定式封板，活动舱口需要在常态下保持与安装基面的齐平贴合，满足防尘、防异物侵入的基础防护要求，在需要检修、通风调节或者内部部件操作时，又能够便捷开启，不会与周边结构产生运动干涉。

从实际应用场景来看，这类活动舱口常被用在户外通信机柜的下部走线舱、工业除尘设备的积灰清理口、通风空调系统的风量调节段、大型机械设备的侧面检修开口位置，不同场景下对舱口的承载、密封、开启角度要求存在明显差异，比如户外使用的舱口需要考虑边缘的导水结构，避免雨水顺着舱口缝隙渗入设备内部，而用于粉尘环境的舱口则需要在贴合面预留密封胶条的安装槽位，配合压紧结构实现粉尘阻隔。

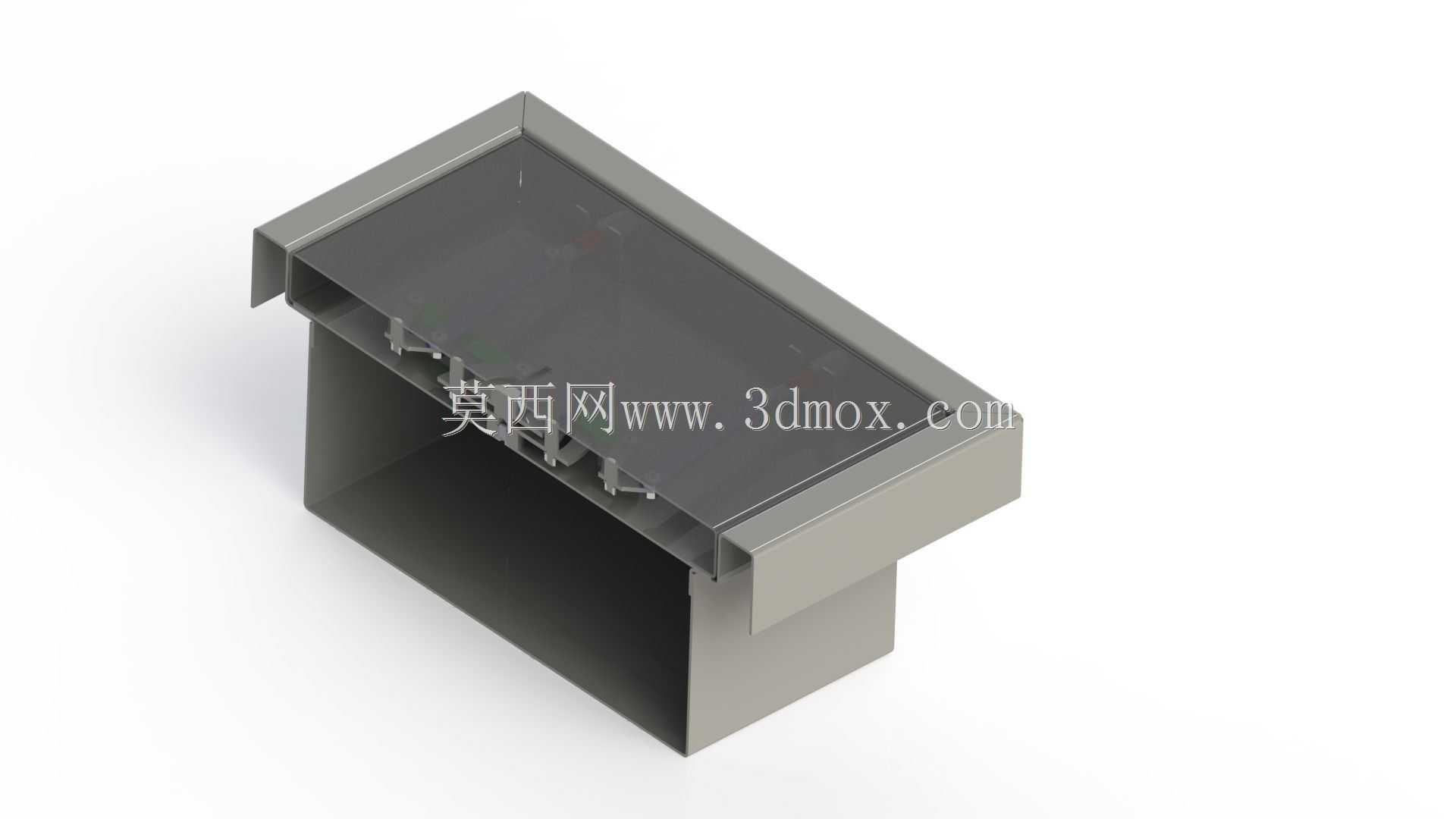

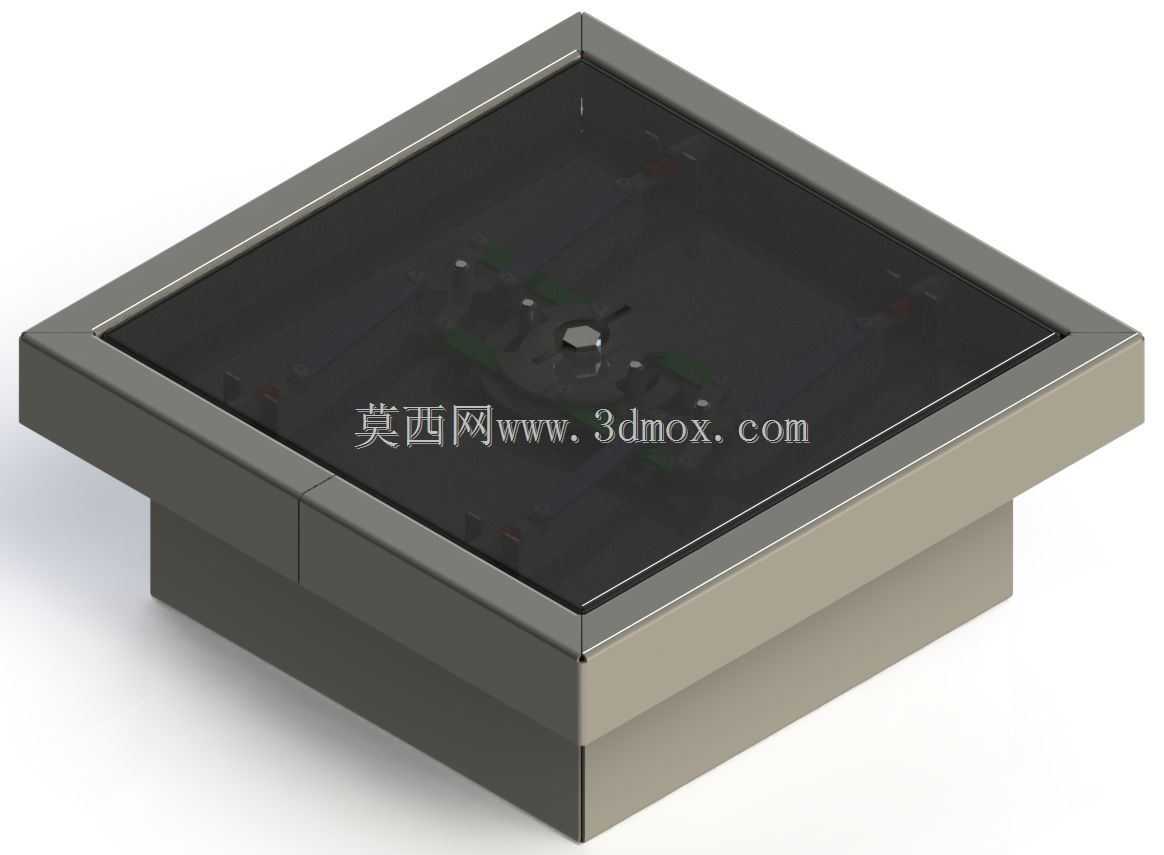

这款活动舱口采用外翻边嵌入式安装结构，主体为槽型框体搭配可活动的盖板组件，外翻边的结构设计能够在安装时直接搭在预留开口的基面边缘，不需要额外设计复杂的连接支架，安装时只需要从外侧将舱口整体嵌入预先开好的矩形开口，通过翻边上的预留安装孔完成与基面的固定，安装边界与开口尺寸的配合公差控制在1-2mm即可，既能够保证安装后的齐平度，也能避免公差过大导致的安装缝隙不均问题。框体的深度可以根据安装基面的壁厚进行适配，常规适配的基面壁厚在2-5mm区间，能够覆盖大部分薄钢板柜体、PVC通风管道、复合板材设备舱的安装需求。

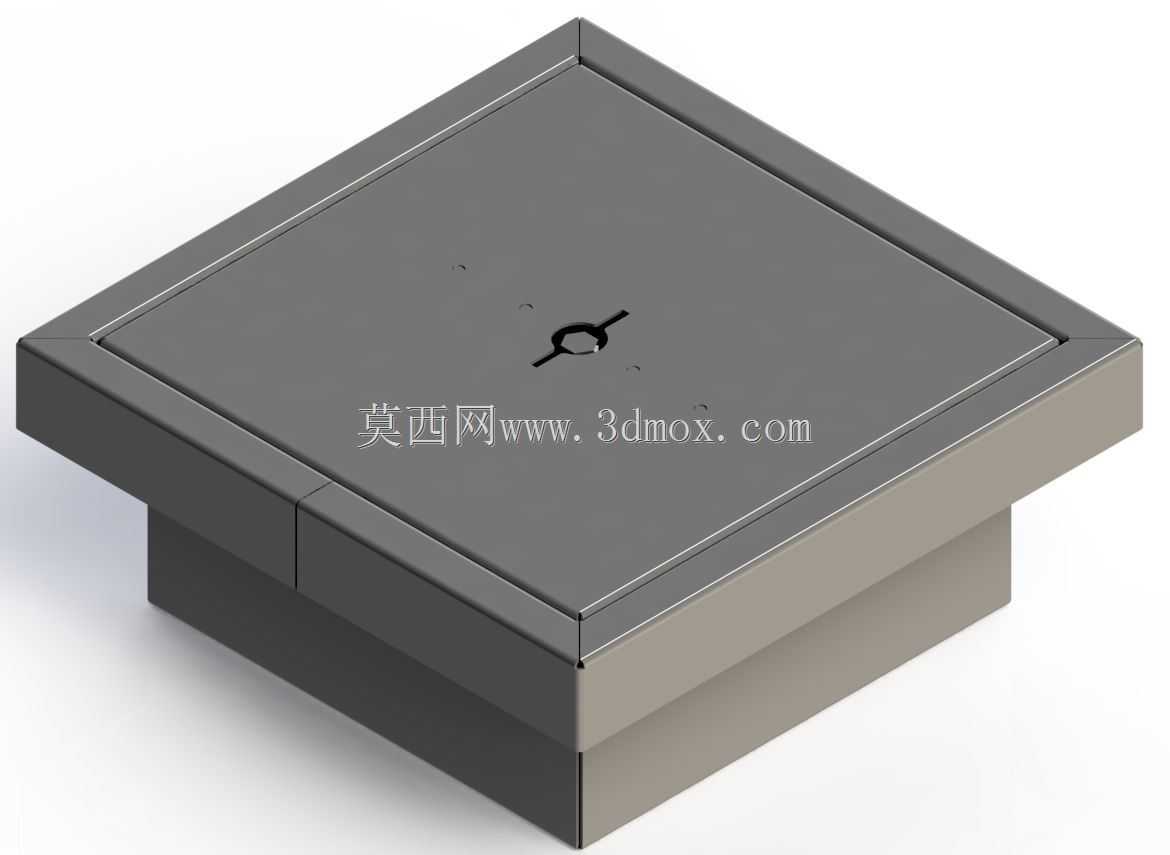

结构设计上，盖板与框体之间采用内置的连接支撑结构，没有外露的合页或者紧固件，外观整体性更强，同时避免了外露连接件在户外环境下容易锈蚀、积灰的问题。盖板关闭状态下，上表面与框体翻边的上表面保持齐平，不会出现凸起或者凹陷，既能够减少外部杂物在舱口位置的堆积，也能让设备整体外观更加规整。盖板开启后，内置的支撑结构能够将盖板保持在固定的开启角度，不需要额外加装支撑顶杆，方便操作人员双手进行内部的检修、清理或者调节操作，支撑结构的卡位设计带有阻尼特性，不会因为设备振动或者轻微触碰出现盖板意外闭合的情况，提升操作过程的安全性。

在细节处理上，框体的折边位置均采用圆弧过渡，没有尖锐的边角，避免安装和操作过程中划伤施工人员；盖板与框体的贴合面设计有一圈内凹的台阶结构，安装密封胶条后，盖板关闭时能够通过台阶面压紧胶条，实现更好的密封效果，相比平面贴合的结构，这种台阶式密封能够阻挡更大压力的水流和更细的粉尘侵入，适配IP54及以上的防护等级要求。框体内部的支撑筋位采用均匀排布的设计，既能够提升整体结构的刚性，避免大尺寸舱口在长期使用后出现框体变形、盖板无法严密闭合的问题，也不会过多占用舱口的有效通行空间，保证人员操作或者气流通过时的截面尺寸满足设计要求。

从建模逻辑来看，这款舱口的结构采用参数化设计思路，所有的折边半径、安装孔位间距、框体深度、盖板厚度都可以根据实际使用场景的尺寸需求进行快速调整，不需要重新进行整体结构的重绘，能够适配不同开口尺寸的安装需求，比如用于小型设备的检修口时，可以等比例缩小整体尺寸，用于大型通风管道的调节舱口时，可以放大框体尺寸同时增加内部支撑筋位的数量，保证大尺寸下的结构刚性。建模过程中对所有的折弯角都预留了钣金加工的工艺余量，折边的最小弯曲半径符合常规冷轧钢板、不锈钢板的加工要求，不需要额外进行工艺修正就可以直接导出加工图纸进行生产，有效缩短从设计到落地的周期。

实际选型应用时，需要先确认安装位置的开口尺寸、基面壁厚以及使用环境的防护要求，再对应调整舱口的整体参数，比如用于高温环境的舱口，可以在盖板表面预留隔热层的安装位置，用于需要频繁开启的场景时，可以在盖板与框体的连接位置加装耐磨衬套，提升反复开合的使用寿命。这类嵌入式活动舱口相比传统的外露式检修门，安装效率更高，外观更整洁，防护性能更优，能够广泛适配各类工业设备、管道系统、柜体结构的开口设计需求。
