G1/4螺纹推入式气动接头适配连接件

　　在气动回路搭建、小型气控设备装配、自动化产线气路改造的现场，这类G1/4规格的推入式适配接头是出现频率极高的管路连接件，很多刚入行的装配工容易把它和普通外螺纹直通接头混淆，实际上它的结构设计完全针对快插气管的使用场景做了优化。从实际使用场景来看，它主要用在气动元件的气源接口端，比如电磁阀的工作口、气缸的进出气口、气源处理三联件的连接端，用来把硬螺纹接口转换成可以快速插装气管的快接端口，不需要额外套丝、缠生料带做过度密封，只要把对应外径的PU气管或者尼龙气管对准接头顶部的插入口用力推到底，内部的弹性卡爪就会自动抱紧气管外壁，配合内置的密封圈实现无泄漏连接，后期拆换气管的时候只要把接头顶部的释放压环往下按，就能顺利拔出气管，比传统的卡套式接头安装效率高至少三倍，特别适合产线快速装配、后期频繁调整气路走向的场合。

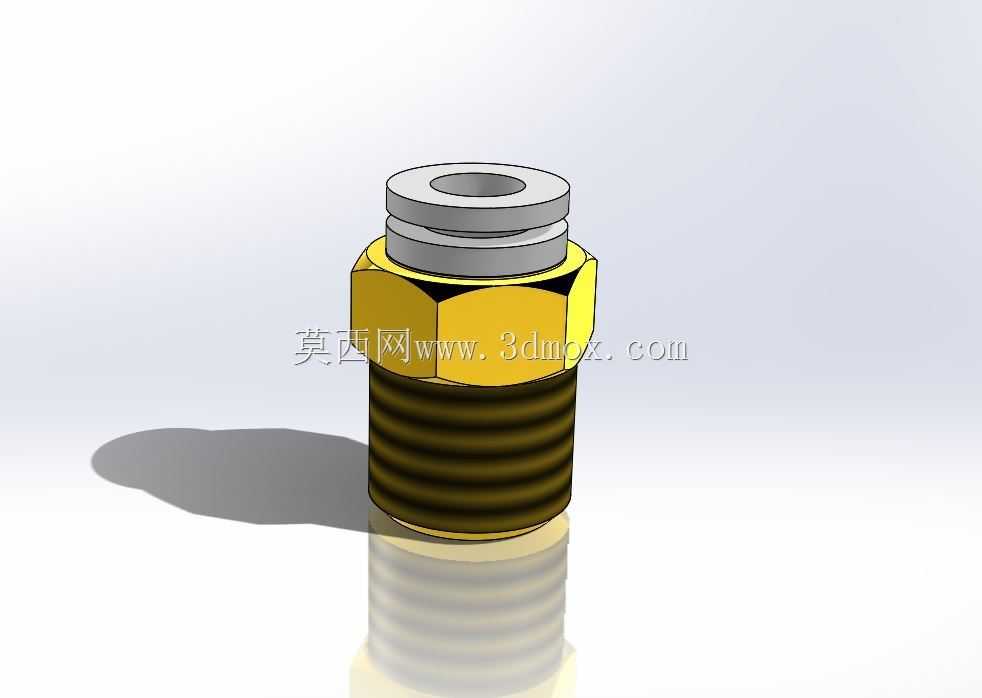

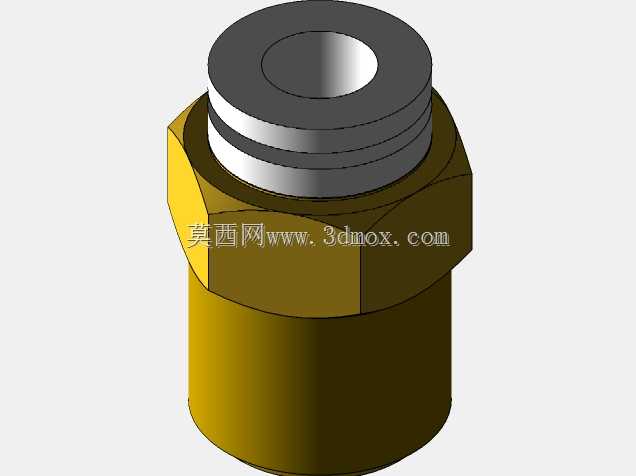

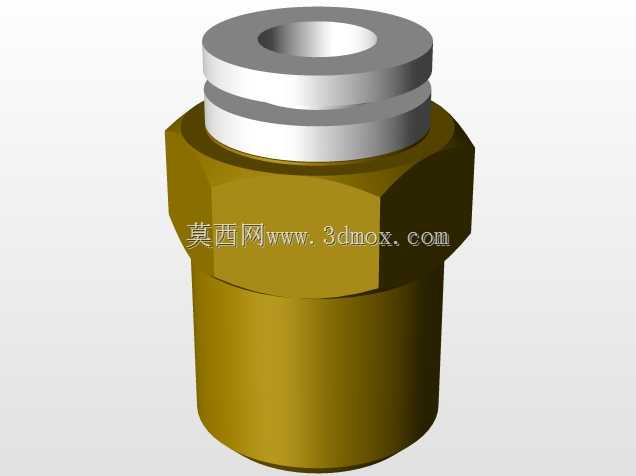

　　从结构设计思路来看，这个接头的三段式结构完全是为了兼顾安装便利性和密封可靠性做的拆分：最下端的G1/4外螺纹段是和设备本体的内螺纹接口配合的，螺纹段的根部做了六角螺母结构，用普通14号开口扳手就能卡住拧紧，不需要专门的管钳，拧紧的时候六角端面和设备安装面之间可以加装紫铜密封垫或者O型圈，避免螺纹配合处出现漏气；中间的六角段不仅是拧紧受力的部位，同时也做了表面镀彩锌处理，在车间潮湿的环境下不容易生锈，长期使用也不会因为锈蚀粘在设备接口上拆不下来；最上端的推入式连接段内部集成了三个核心部件，分别是不锈钢弹性卡爪、丁腈橡胶密封圈、塑料释放压环，卡爪的齿形是向内倾斜的，气管插入后越受气压拉力卡得越紧，不会出现气管被气压冲脱的情况，密封圈是和气管外壁过盈配合的，能承受1MPa以内的工作气压不会泄漏，释放压环的边缘做了圆弧过渡，按压的时候不会硌手，即使戴劳保手套操作也能顺利按到底。

　　从安装边界尺寸来看，这个接头的总长度控制在28mm左右，六角对边尺寸是14mm，上端插气管部位的外径是10mm，适配的是外径6mm的气动软管，安装的时候需要注意，设备上的内螺纹接口深度不能小于8mm，否则螺纹拧到底之后会出现密封面贴合不严的问题；接头上方需要预留至少15mm的操作空间，方便后期按压释放环拆换气管，不能把接头顶部紧贴在设备钣金或者其他零部件上，不然拆气管的时候没有按压空间，只能把整个接头从设备上拧下来才能操作，反而增加维护工作量。另外在实际选型的时候要注意，这种推入式接头只适合压缩空气、低压惰性气体的管路连接，不能用来输送液体、有腐蚀性的气体，也不能用在管路有大幅摆动的场合，如果是设备运动部位的气路连接，还是要选带缓冲结构的快插接头，避免长期摆动导致卡爪松动漏气。很多新手建模的时候容易忽略的细节是，接头内部的通气孔直径是4mm，建模的时候不要把内孔做太小，不然会增加气路的压损，导致气缸动作速度达不到设计要求；还有螺纹段的收尾处要做退刀槽结构，不然实际加工的时候螺纹最后几牙会出现烂牙的情况，安装的时候拧不到位就会漏气。另外六角段和上下两段的衔接处要做微小的圆角过渡，不要做尖锐的直角，一方面是加工的时候铣六角不容易崩刀，另一方面装配的时候也不会划伤工人的手，这些细节虽然不影响接头的核心功能，但都是实际量产和装配中必须考虑的工程细节。
