G1/4外螺纹推入式10mm气管快插适配接头

在气动回路搭建、小型自动化设备气路改造、实验室气路布设这类场景里，这类G1/4规格的推入式适配接头是出镜率极高的基础连接件，很多刚入行的结构工程师做气路选型时，最先接触的往往就是这类快插类接头，它不需要额外的套环、卡箍或者生料带反复缠绕做密封，只要把对应外径的气管对准接口插到底就能完成密封连接，后期维护拆换气管的时候，只要按下接头顶部的释放环就能直接拔出气管，比传统的卡套式、扩口式接头安装效率高至少三倍，特别适合设备内部空间局促、后期需要频繁调整气路走向的工位。

从实际使用的工况来看，这类接头主要承担硬质气动回路和软质气动管路之间的过渡连接作用，下端的G1/4外螺纹一般用来拧入阀岛、气缸进气口、气动处理三联件的预留螺纹孔内，螺纹段自带的密封结构不需要额外缠绕密封材料就能满足0-1MPa工作压力下的密封要求，日常车间里常见的气动打标设备、小型气动压装工位、半自动装配线上的气动夹具气路，几乎都能看到同规格接头的身影，它的通径匹配10mm外径的PU气管，刚好能满足单路气缸进气、小流量吹气工位的气流量需求，不会因为通径过小造成气路压损过大，也不会因为通径冗余占用过多安装空间。

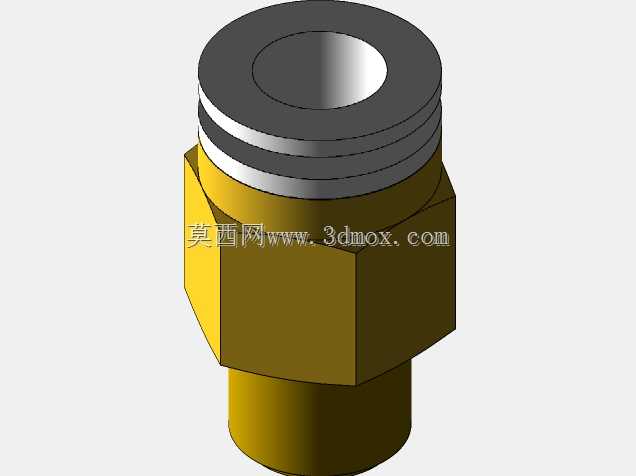

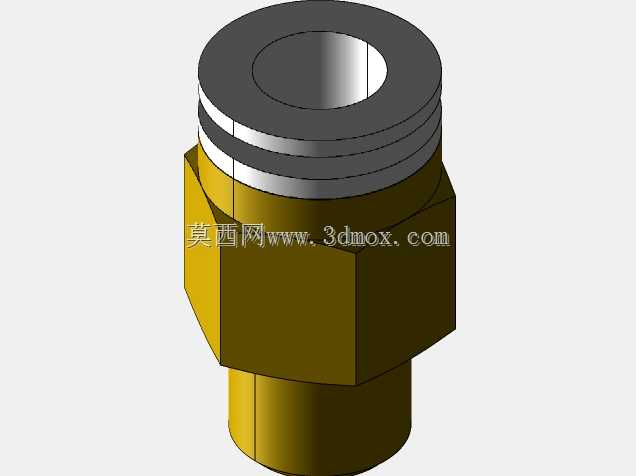

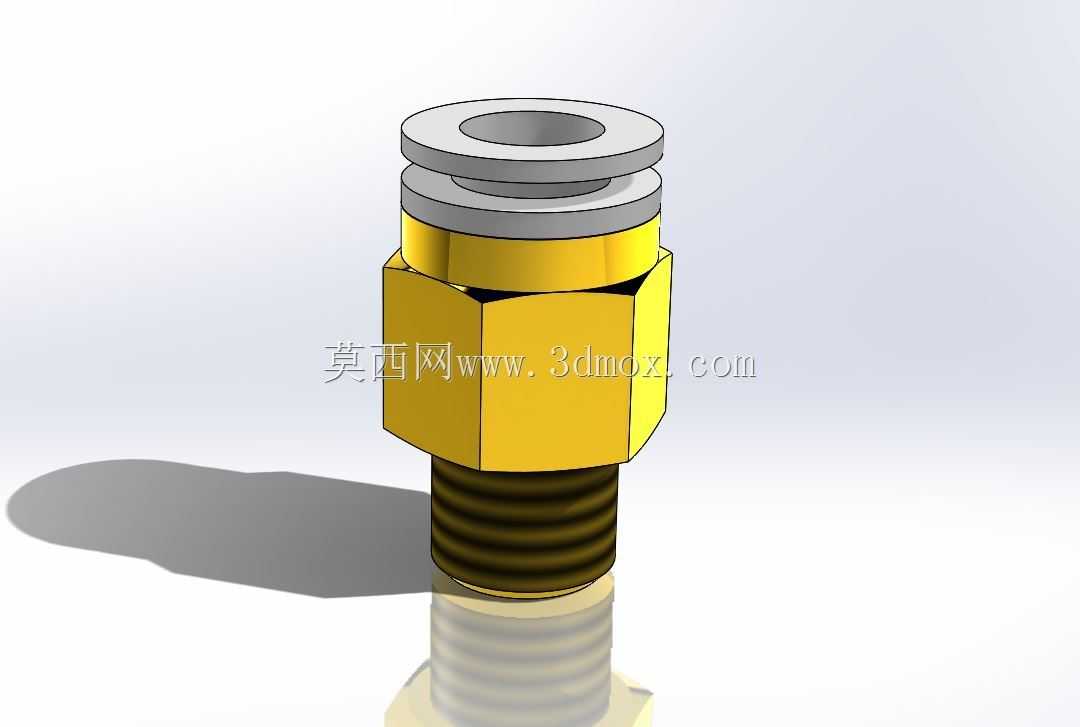

做这个接头的三维建模时，最先要明确的是安装边界尺寸，下端G1/4外螺纹的有效旋合长度要控制在8-10mm，保证拧入对应螺纹孔后不会因为旋合长度不足造成脱扣，也不会因为旋合过长顶坏阀件内部的密封结构；中部的六角拧动面要做对边17mm的标准尺寸，匹配日常车间常用的17号开口扳手或者活动扳手，六角的厚度控制在6mm，保证拧动的时候有足够的受力面不会出现滑棱；上部的推入式接口部分，释放环的外径要比接头主体大2mm左右，方便操作人员在密集排布的气路里用指尖按下释放环拆换气管，接口顶端的倒角要做C1的引导角，插气管的时候不需要反复对准就能顺利插入，不会刮伤气管外壁造成密封失效。

设计这类接头的时候还要考虑实际使用中的干涉问题，很多工程师做设备布局时容易忽略接头安装后的操作空间，把接头布置在距离钣金壁过近的位置，导致后期插气管或者拆换的时候手指伸不进去，按不到顶部的释放环，所以建模的时候要预留出至少15mm的上部操作空间，六角拧动面的周围也要留出足够的扳手活动空间，避免安装的时候扳手碰伤周围的传感器或者线缆。另外接头内部的通气孔要做同轴度约束，保证气流通过的时候不会产生额外的紊流噪音，长期通气的工况下也不会因为气流偏吹造成密封件偏磨，延长接头的实际使用寿命。

从材料搭配来看，这类接头的主体六角和螺纹部分一般采用黄铜材质，切削加工性能好，同时具备不错的耐气压强度，不会因为车间内的少量油污、水汽造成锈蚀；上部的释放环和内部的密封卡爪采用工程塑料和不锈钢弹片组合，既能保证气管插入后卡爪能牢牢咬住气管外壁，在0.8MPa的工作压力下不会出现气管脱出现象，也能保证多次插拔后卡爪的弹性不会衰减，密封件采用丁腈橡胶材质，兼容常规的压缩空气介质，哪怕气路里带有少量的润滑油雾也不会出现密封件溶胀失效的问题。

在做设备三维装配的时候，这类接头的模型要提前做好配合面的约束，螺纹部分和安装孔的同轴度要锁定，避免后期做管路布线的时候出现接头歪斜，导致气管弯折造成气路堵塞；还要注意接头安装后的整体高度，在一些设备外壳封闭的工位，要保证接头顶端和外壳内壁之间留出至少10mm的间隙，避免气管插入后弯折半径过小造成气路不通。很多新手做建模的时候容易忽略接头内部的密封结构，把模型做成实心结构，后期做干涉检查的时候没法发现内部气路的干涉问题，实际上建模的时候要把内部的通气通道完整做出来，通径直径控制在6mm左右，匹配G1/4螺纹的通径规格，保证气流通道的截面积一致，减少不必要的压损。

日常选型替换的时候，这类推入式接头要注意和气管外径的匹配，这款适配的是10mm外径的气管，不能用来插8mm或者12mm的气管，否则要么插不进去，要么插进去之后密封不严出现漏气；另外螺纹部分是G1/4直管螺纹，和R1/4锥管螺纹的密封形式有区别，不要混用，否则容易出现螺纹处漏气的问题。在一些有焊接飞溅的工位使用时，要注意给接头加装保护套，避免焊接飞溅烫坏上部的塑料释放环和气管，造成气路失效。
