气动液压集成控制回路系统设计

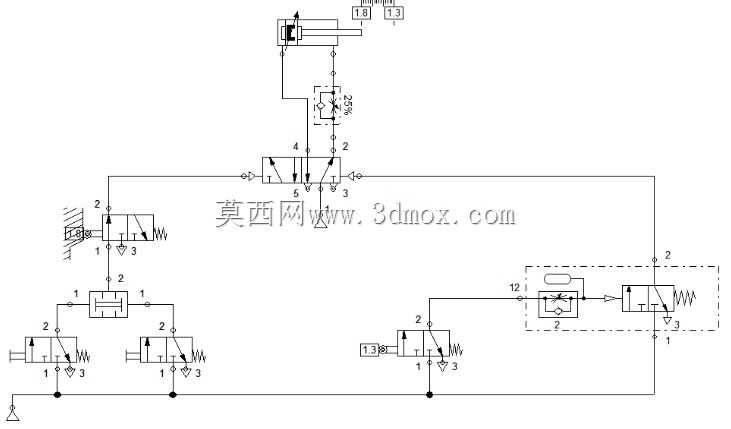

这套气动液压集成控制回路，主要面向中小型自动化生产线的执行端驱动场景，常见于工装夹具的顺序动作控制、小型冲压工位的动力输出调节、非标专机的执行元件逻辑联动环节，在轻工装配、五金加工、小型工件压装类工位上适配性较强，能够替代传统零散阀组的拼接安装方案，减少现场管路排布的杂乱问题。从实际功能来看，回路整合了手动换向、气控换向、节流调速、压力保持、延时动作等多个功能模块，可实现双执行元件的顺序动作控制：初始状态下各换向阀处于弹簧复位位，气源输入后经气源处理单元稳定压力，操作手动换向阀可触发第一级气缸动作，待气缸行进到指定行程后，气控信号触发第二路换向阀换向，驱动第二执行元件完成进给动作，回路中设置的单向节流阀可分别调节两路执行元件的伸出与退回速度，避免动作过快产生的冲击，同时带定位功能的手动阀可实现工位的状态保持，无需持续按住操作按钮，适配单人操作的工位作业节奏。设计过程中优先考虑了阀组的集成排布逻辑，将手动操作类阀件布置在回路的操作侧，便于现场人员手动触发操作，气控换向类阀件贴近执行元件安装端布置，缩短气控信号的传输管路长度，减少信号延迟带来的动作不同步问题，节流阀与单向阀的组合模块采用叠装式排布思路，减少管路接头的使用数量，从根源上降低管路泄漏的概率。安装边界方面，整套阀组的安装基面预留了标准的阀组安装孔位，可直接固定在标准铝型材安装梁上，各阀件的进出气口采用统一规格的快插接头适配尺寸，现场配管时无需额外加工转接接头，回路的整体排布预留了30%的扩展空间，后续如果需要增加额外的执行元件控制支路，可直接在现有阀组基础上叠装扩展阀件，无需重新设计整体安装板。实际使用过程中，这套回路可根据现场气源压力波动情况，通过回路中的压力调节阀件稳定输出工作压力，避免气源压力波动导致的执行元件出力不稳定问题，双路手动阀的冗余设计可实现两个工位的独立操作，也可通过气控信号实现联动控制，适配多品种小批量生产的工位切换需求，不需要重新搭建管路，仅通过切换阀件的操作模式即可适配不同的作业流程。回路中设置的排气节流调速方式，相比进气节流调速具备更好的运行平稳性，尤其适合带负载的气缸动作场景，可避免气缸爬行问题，带弹簧复位的换向阀在气源失压时会自动回到初始安全位，防止执行元件误动作带来的安全隐患，所有阀件的排气口均预留了消声器安装位置，可降低车间作业环境的排气噪音，符合生产现场的职业健康要求。从建模逻辑来看，所有阀件的外形尺寸均按照行业通用标准阀件的实际安装尺寸绘制，包含了阀件的操作手柄、调节旋钮、接口位置的完整细节，在做设备整体布局时可直接套用，不需要反复核对阀件的安装干涉问题，管路的排布走向也参考了现场实际配管的弯曲半径要求，避免出现建模时管路弯折角度过小导致实际无法装配的问题。
