常闭型G1/2接口24V交流电磁阀结构设计

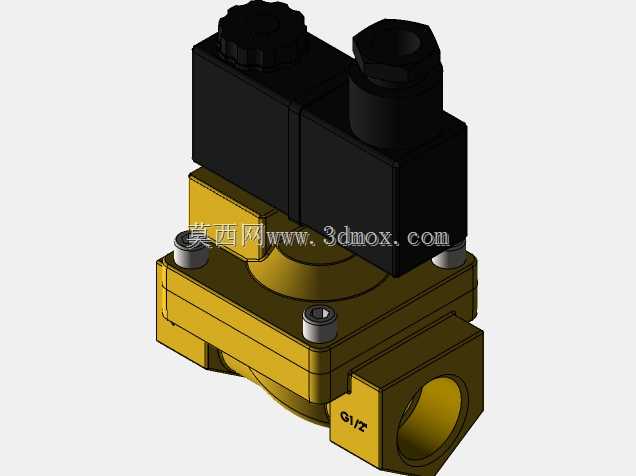

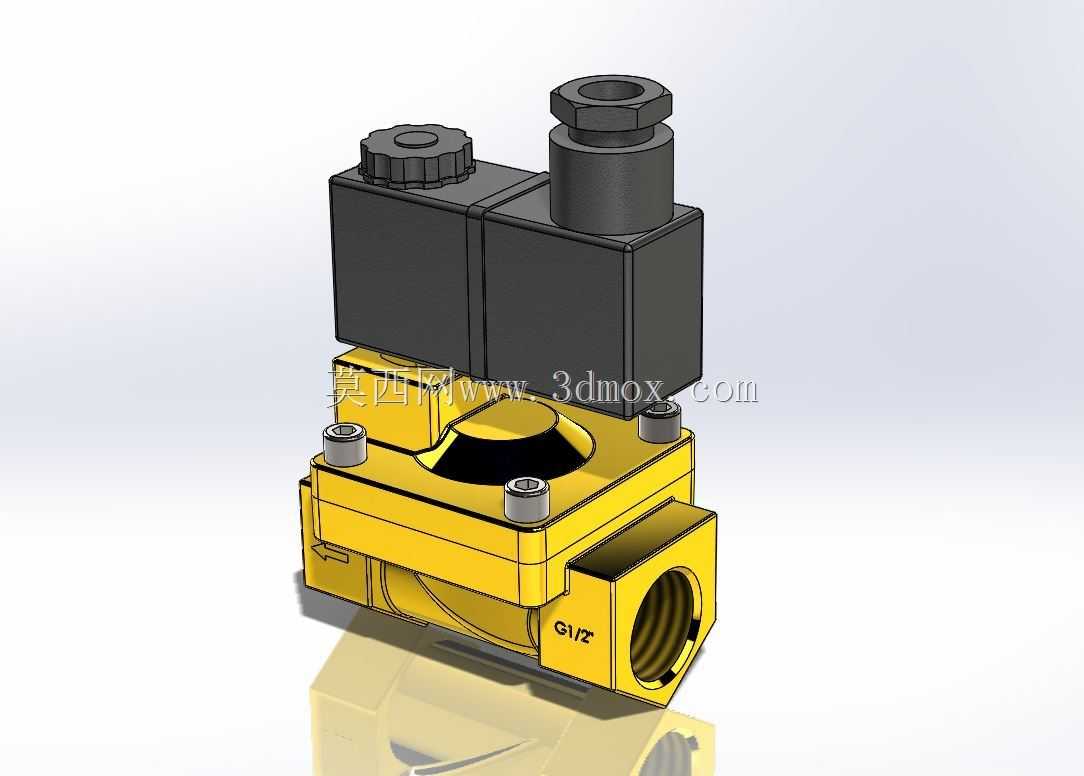

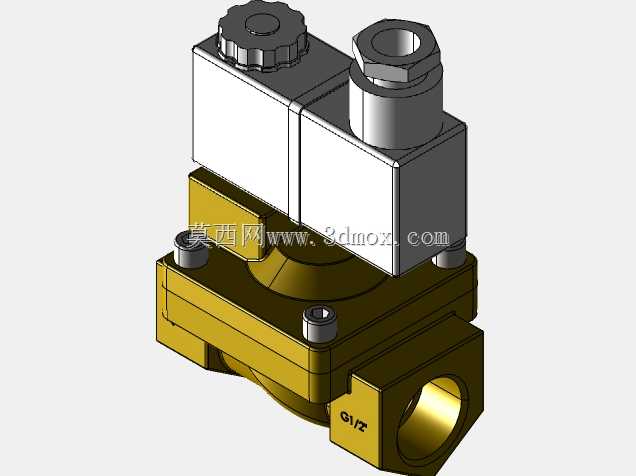

在气动控制、给排水管路、小型液压回路、自动化生产线流体通断控制场景中，这类常闭型二位二通电磁阀是应用频次极高的控制元件，核心作用是通过电控信号实现管路内流体通路的自动通断，无需人工手动操作阀门即可完成回路的开关控制，适配清水、低压气体、低粘度轻质油品等多种常规流体介质的控制需求。从结构设计逻辑来看，这款阀采用先导式结构布局，上部为电磁驱动模组，下部为黄铜材质的阀主体流道结构，这种分体式布局既保证了电磁组件的密封防护性能，又能让阀主体直接接触流体时具备足够的耐腐与耐压能力，黄铜材质的流道壳体在常规工业环境下抗锈蚀能力优异，同时加工成型难度低，适合批量生产制造。电磁驱动部分采用塑封结构，线圈完全包裹在工程塑料壳体内，可有效阻挡工业现场的粉尘、飞溅水汽侵入线圈内部，避免线圈短路故障，顶部预留的接线端口采用标准螺纹锁紧结构，接线完成后可通过配套的锁紧螺母固定线缆，提升接线部位的抗拉扯与防护能力，线圈侧部设置的手动旋钮可在断电调试、应急操作场景下手动顶开阀芯，实现无电状态下的通路导通，方便设备初期调试与故障排查作业。流道部分采用G1/2标准管螺纹接口，也就是日常工程中常说的4分接口，可直接匹配同规格的金属管路、PU气管、尼龙管路的连接需求，接口处的螺纹精度符合常规管螺纹密封要求，缠绕生料带或加装密封圈即可实现可靠密封，无需额外定制转接接头。阀体内的阀芯采用密封性能优异的橡胶膜片结构，常闭状态下依靠弹簧预紧力与管路入口端的流体压力将膜片压紧在阀座密封面上，彻底切断流体通路，当线圈通入24V交流电时，电磁力吸合先导铁芯，打开先导孔使阀腔上部的压力快速释放，膜片上下形成压力差后被流体压力顶起，主通路完全导通，流体可从阀的入口端流向出口端，这种先导式结构相比直动式电磁阀，可在更低的线圈功耗下实现更大通径的流体控制，线圈长时间通电的发热量更低，适合长时间持续通电的工作场景。安装边界方面，这款阀的主体流道为直角式布局，进出口呈90度垂直分布，安装时可直接固定在管路末端或管路转角位置，阀上部的电磁线圈部分需预留至少30mm的上部空间，方便后期接线、手动操作旋钮以及线圈更换作业，线圈侧部需预留20mm以上的操作空间，避免周边设备遮挡手动旋钮影响应急操作。阀底部的安装平面平整度要求不高，常规管路安装时依靠管路螺纹的连接强度即可固定，若应用在振动较大的设备上，可在阀主体的固定孔位加装螺栓进行辅助固定，避免长期振动导致螺纹连接松动出现泄漏。在实际选型应用中，这款阀的常闭特性非常适合安全防护类的流体控制场景，比如设备冷却水管路、压缩空气供气支路，当设备断电时阀门自动关闭，切断流体供应避免出现漏水、漏气的浪费或安全隐患，相比手动阀门，其响应速度可控制在0.5秒以内，可配合PLC、继电器等控制元件实现自动化的时序控制，比如定时供水、定量供气、设备联锁保护等功能。设计过程中对阀的流道进行了平滑过渡处理，流体经过阀腔时的阻力损失更小，相比同通径的直角式截止阀，流通能力提升约15%，可有效降低管路的泵送压力损耗，膜片采用耐油丁腈橡胶材质，在常规工况下的使用寿命可达百万次开关动作，日常维护仅需定期清理阀入口处的过滤网上的杂质，避免杂质卡滞膜片导致密封失效即可，无需复杂的拆解保养。
