带底座球形冰格注塑成型模具结构

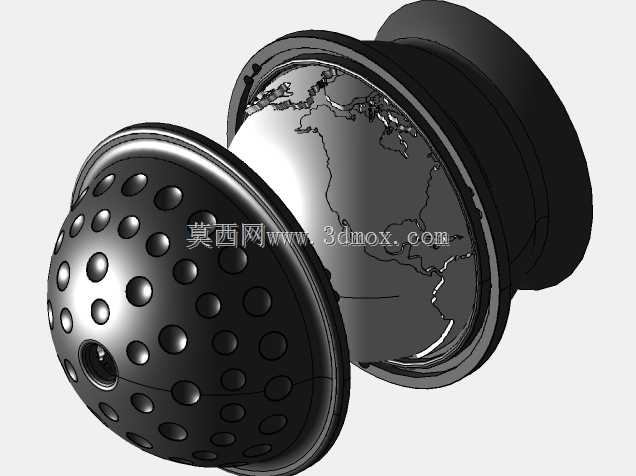

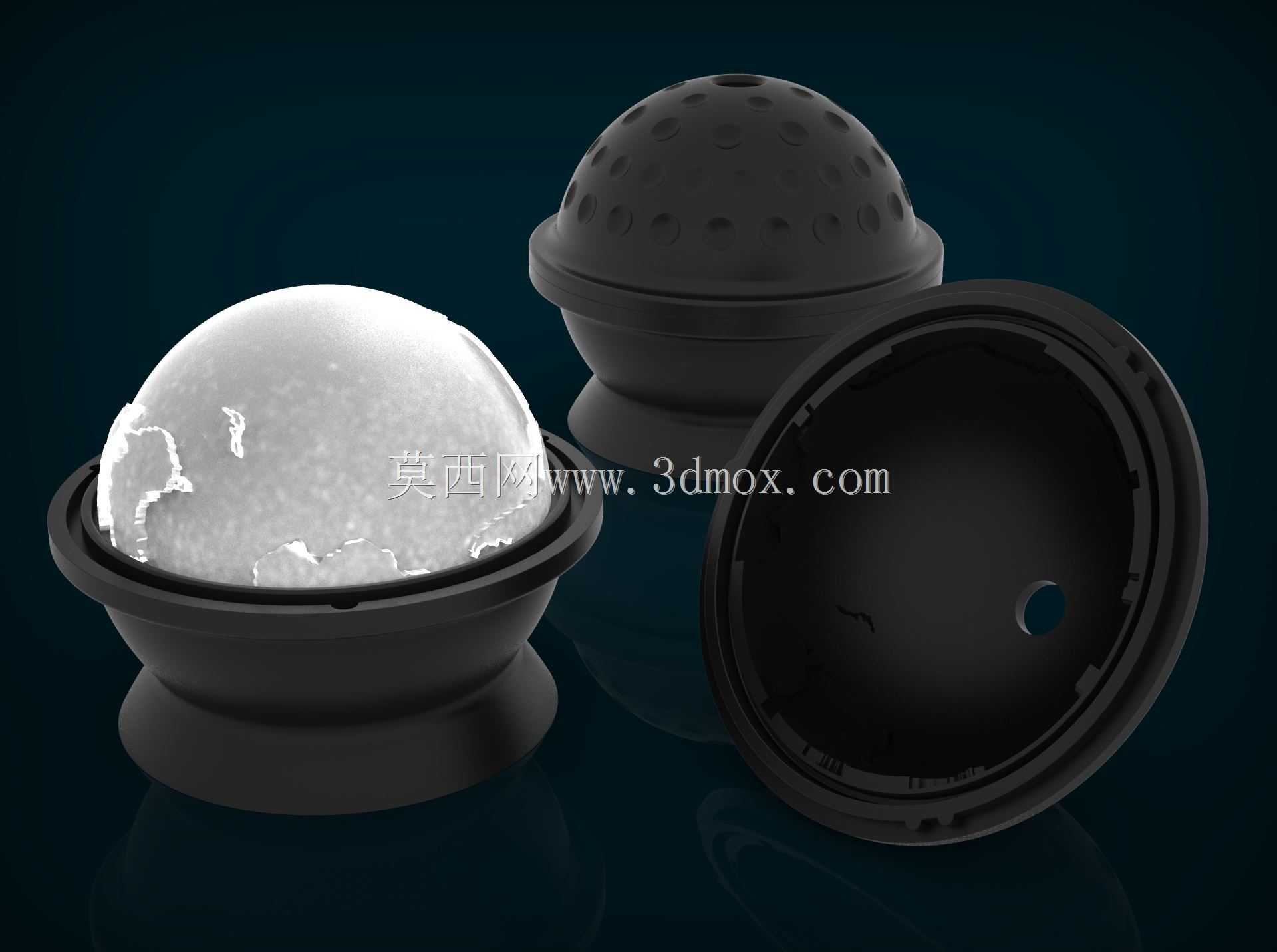

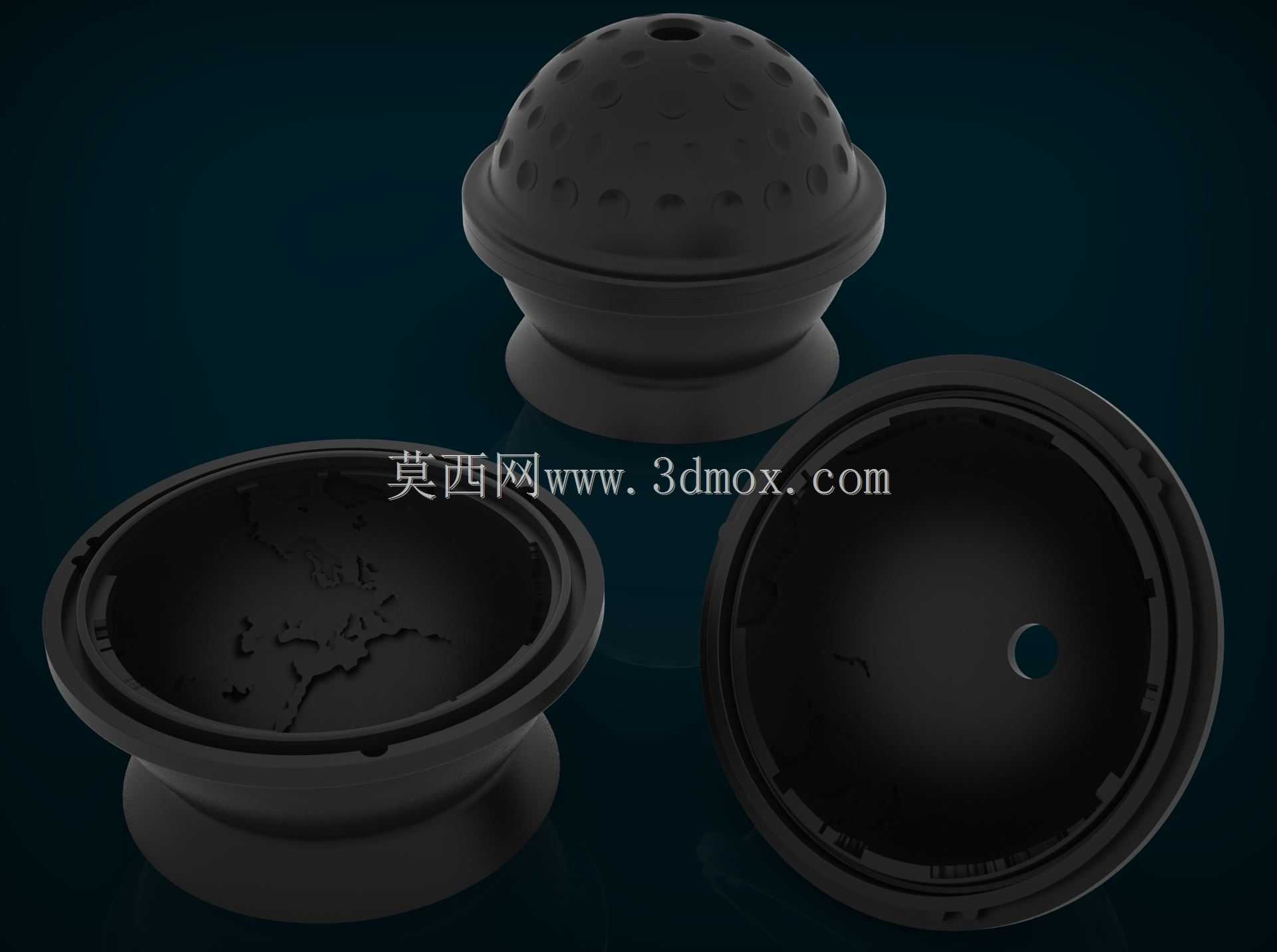

这套模具对应生产的是带承托底座的一体式冰球制作容器，日常主要适配家用冰箱冷冻格、小型商用冷饮制备场景，用来冻制完整球形冰块，相比传统方块冰，球形冰接触面积小融化速度慢，能在不快速稀释饮品的前提下维持冰爽口感，多用于威士忌、特调冰饮的制作场景，也可用于手工巧克力、球形皂基的冷制成型，适配小批量家用及轻商用的成型需求。从结构设计来看，整套成型部件分为上模腔、下模座、内凹球腔三个核心部分，下模座自带扩口式承托边，冻制完成后可直接作为冰球的放置底座使用，不需要额外搭配容器，避免冰球滚动洒落。上模盖表面均匀分布细小排气孔，冷冻过程中水体膨胀产生的气体可以顺着孔隙排出，不会在冰球内部形成大尺寸空洞，保证成型后冰球的完整度与通透度。合模位置采用阶梯式止口结构，上下模合模后贴合面没有错位缝隙，冷冻过程中不会出现溢水问题，不需要后续修剪冰边，减少成型后的修整工序。设计过程中优先考虑了脱模便利性，上下模的拔模斜度控制在1.5度，既保证合模定位精度，又能在冻硬后轻松拆分取件，不会因为冰体与模腔粘连导致取件时冰球碎裂。模腔内壁做了镜面抛光处理，成型后的冰球表面光滑无毛刺，不需要额外打磨就能直接使用。从安装边界来看，整套模具单套外径尺寸控制在90mm，整体高度75mm，常规家用冰箱的冷冻层搁板间距普遍在100mm以上，可以直接平放堆叠，多套同时使用也不会占用过多冷冻空间，底座底部做了3mm高度的平底支撑边，放置在搁板上不会打滑移位，堆叠使用时下层模具的上模盖凸起可以嵌入上层底座的定位凹槽，叠放3-4层也不会出现倾倒问题。结构上还在侧部预留了小型溢水孔，注水时超过额定容量的水会从侧孔流出，避免冷冻膨胀后撑裂模体，日常使用时不需要精准控制注水量，降低使用门槛。模体边缘做了R2的圆角过渡，没有尖锐棱角，日常拿取拆装时不会划伤手部，也不会因为磕碰出现应力开裂。针对冷冻环境下的材料收缩特性，模腔尺寸预留了0.3%的冷缩补偿量，保证成型后的冰球直径达到标准60mm，能适配常规口径的威士忌杯、冷饮杯，不会出现冰球过大放不进杯口的问题。上下模的配合间隙控制在0.1mm，既保证合模后不会漏水，又不会因为间隙过小导致冻胀后模体抱死难以拆分。这套结构也可以通过更换模腔镶件，适配不同直径的球体成型需求，不需要更换整套模架，能降低多规格产品的开模成本，适合小批量多品类的冷食成型器具生产。
