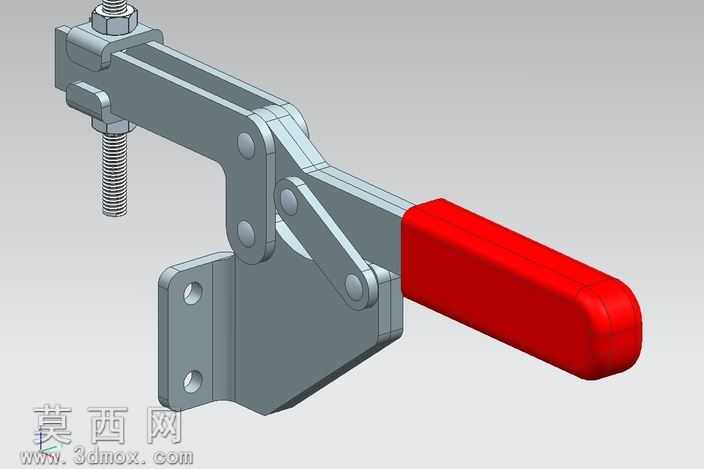

水平式快速压紧切换夹三维结构设计

本切换夹为工业常用的水平式快速肘节夹具，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，对每一处零件的配合公差、结构圆角、安装孔位都做了精准还原，可直接导出工程图用于生产加工参考。模型采用多实体配合装配模式，完整还原了夹具的四连杆肘节自锁结构，所有铰接销轴、连杆、安装底座、压臂、操作手柄均为独立可编辑零件，装配体中添加了真实的机械配合约束，可在软件中模拟手柄扳动、压头升降、夹紧锁止的完整动作过程，直观展示夹具的工作行程与锁止原理。材质渲染方面，金属结构件采用哑光镀锌钢材质，还原了五金冲压件表面的细微磨砂质感与金属冷色调光泽，压头调节螺杆做了螺纹细节建模与表面发黑处理的材质表现，操作手柄采用红色软质PVC包胶材质，添加了细微的表面颗粒质感与柔和反光效果，底座安装孔做了沉孔倒角细节处理，整体渲染效果贴近实物观感，清晰区分不同部件的材质属性。结构设计上，该夹具利用连杆机构的死点自锁原理，当手柄扳动至水平锁止位置时，压臂与连杆处于共线死点状态，可在无需持续施加外力的情况下保持稳定的夹紧力，压头处配备可调节高度的螺杆结构，能够适配不同厚度的被夹紧工件，底座采用立式法兰安装结构，预留两个标准安装孔，可通过螺栓快速固定在工装台面、焊接工作台、检测治具上。设计思路围绕工装场景的快速装夹需求展开，优化了连杆铰接点的位置布局，在保证足够夹紧行程的同时缩小了整体安装体积，手柄的长度设计符合人体工学，扳动时施力顺畅，锁止与解锁动作清晰无卡顿，铰接处的销轴结构预留了润滑间隙，长期使用也不会出现卡滞问题，整体结构紧凑、可靠性强，可广泛应用于焊接工装、装配治具、木材加工、电子元件压合等需要快速压紧定位的生产场景。
