简易结构飞剪切削工装组件

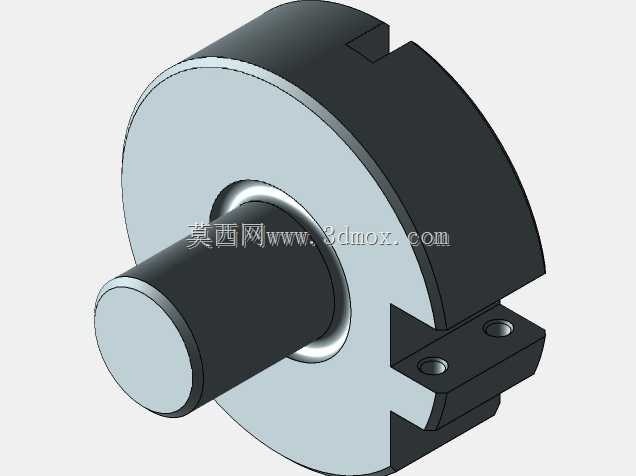

　　这类飞剪结构常应用在连续送料的五金带材裁切工位，适配小型冲压、裁切生产线的在线定长切断工序，区别于传统闸式切刀的垂直冲切逻辑，飞剪结构可在带材持续进给的状态下完成同步裁切，不会出现带材堆料、拉扯变形的问题，对薄铜带、铝带、薄钢带等软质金属卷材的连续加工适配性较好。从结构设计来看，该组件采用同轴回转式布局，底部圆盘基座作为安装基准，预留的侧向卡槽可直接卡入生产线的安装导轨，无需额外设计复杂的转接法兰，基座侧面的定位销孔可配合锁紧螺钉完成周向固定，避免裁切作业时组件出现周向窜动影响裁切精度。中部伸出的圆柱轴段是动力输入接口，可直接对接伺服电机输出轴或者同步带轮传动端，轴段直径按常规小型传动接口设计，适配市面上多数小型传动件的安装孔径，

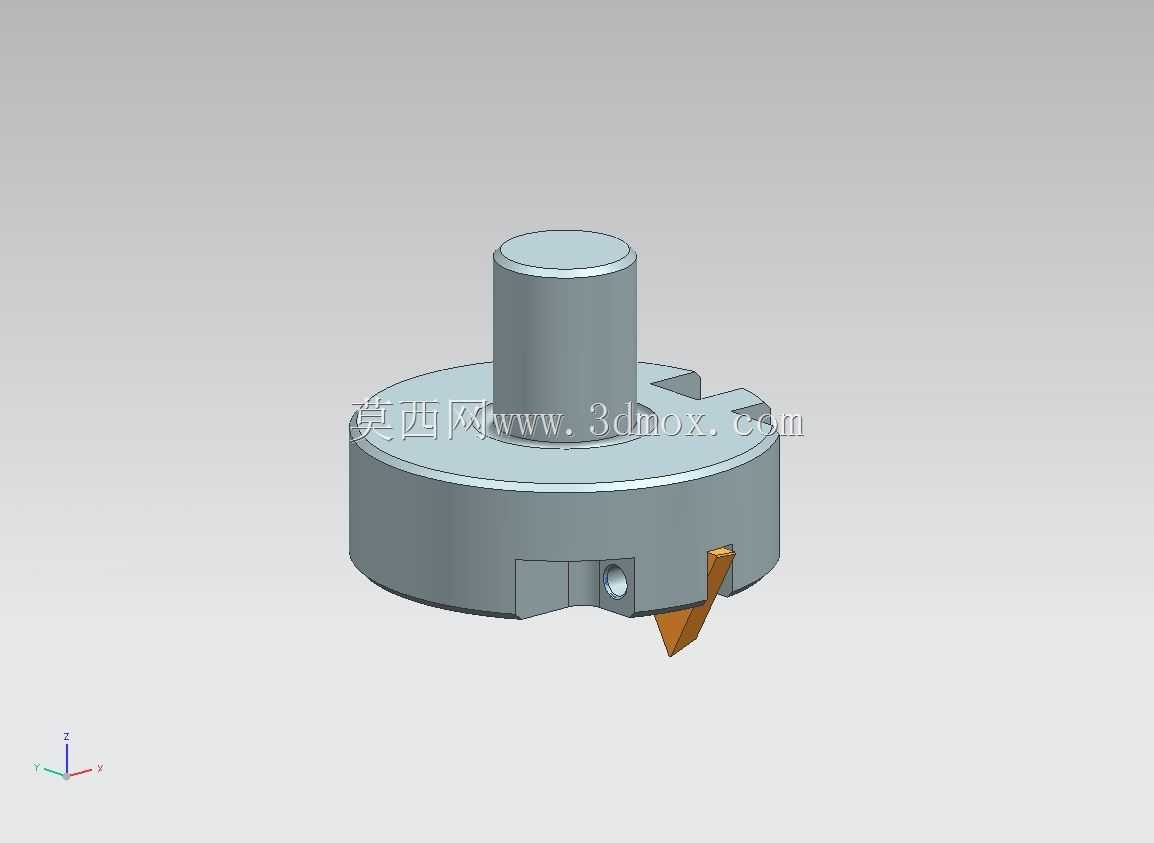

　　不需要额外定制轴套转接。伸出的切刀采用硬质合金嵌装结构，刀头通过楔形压块固定在基座的刀槽内，磨损后可单独拆卸更换刀头，不需要整体更换基座组件，能有效降低长期使用的耗材成本。设计时特意将刀头的切削刃做了斜角处理，裁切过程中刃口逐步接触带材，相比平刃直切的冲切力可降低约30%，能减少动力端的负载，同时避免薄带材裁切时出现毛边、翘曲的问题。安装边界上，基座圆盘的外径控制在小型生产线的安装工位尺寸范围内，整体轴向高度适配常规裁切工位的上下空间，不会和送料辊、导向架等周边部件产生运动干涉，基座底部的平面做了精磨处理，安装时可直接贴合安装基准面，不需要额外做平面度修配。日常使用中，该结构的维护点集中在刀头紧固螺钉和中部轴段的润滑，

　　定期检查刀头锁紧状态、在轴段配合面涂抹润滑脂即可保证长期稳定运行，结构没有复杂的内腔和异形曲面，三维建模时可通过回转、拉伸、切除等基础特征完成，参数调整便捷，可根据实际加工的带材厚度、裁切宽度快速调整刀头伸出长度、基座直径等核心参数，适配不同规格的生产线裁切需求。
