多向贯通式立方转向连接结构件

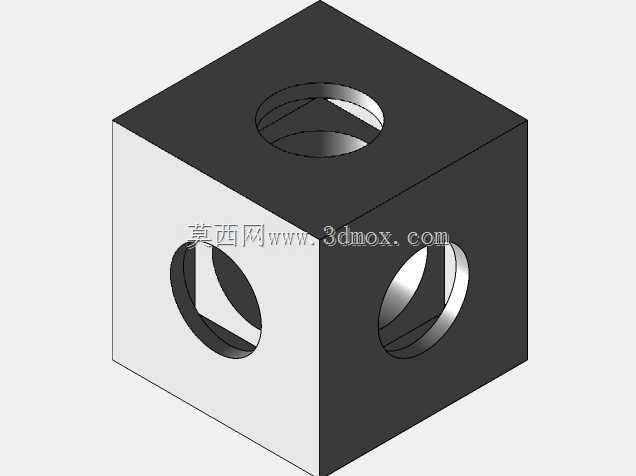

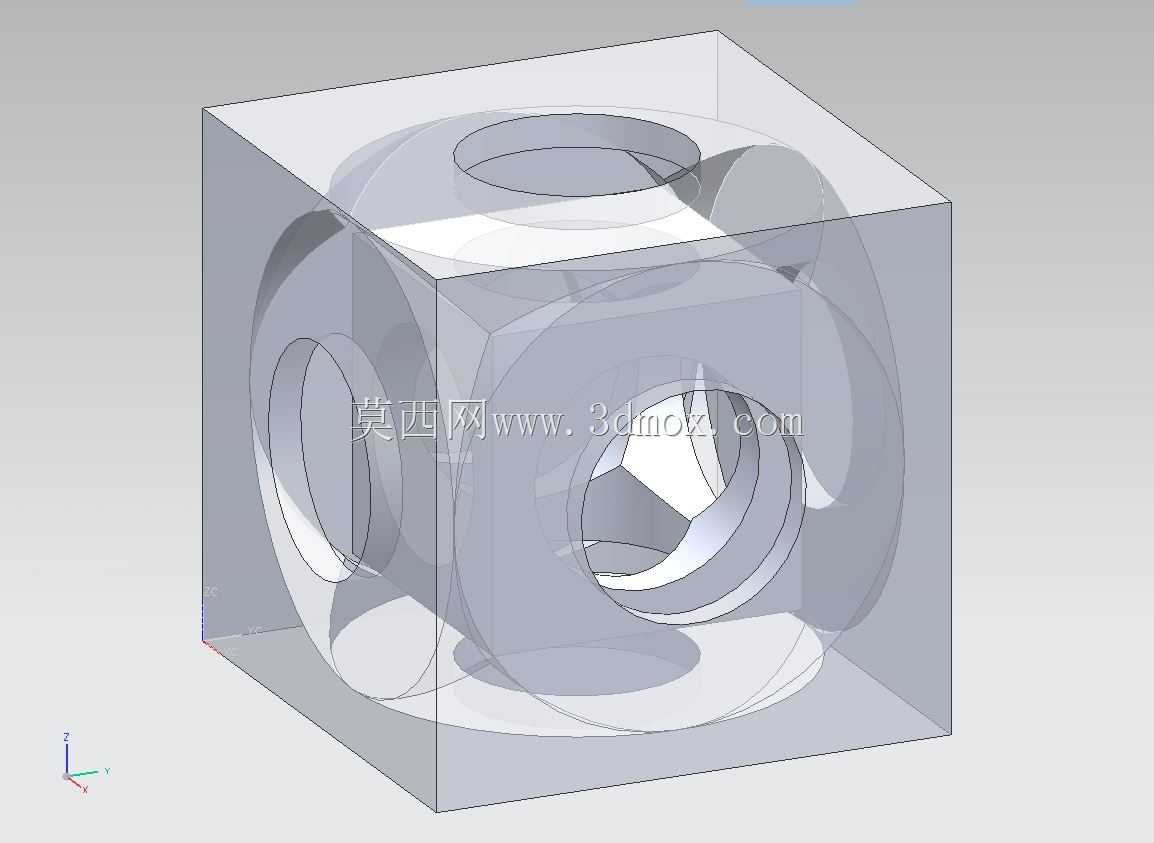

　　这类立方结构的转向连接块，在流体管路排布、气动回路搭建、小型传动机构换向场景中十分常见，区别于普通直角两通接头，该结构件可同时实现三个正交方向的通路连通，能在有限安装空间内完成多管路的交汇转向，大幅缩减管路排布所需的空间占比，避免多接头拼接带来的密封冗余问题。从结构设计来看，整体采用正六面体作为基体外形，六个端面均预留了同轴的圆形通路，相邻端面的通路在基体内部交汇贯通，内部通路交汇处做了圆弧过渡处理，可有效降低流体介质流经转向位置时的阻力，减少介质紊流带来的管路振动与压力损失，同时也能避免固体杂质在转角位置堆积卡滞。设计阶段优先考虑了安装适配性，立方基体的每个端面均为平整加工面，可直接与对应规格的管路接头、法兰端面贴合安装，

　　不需要额外加装转接垫块，相邻安装面的垂直度公差控制在机械安装常用的IT7级区间，能保证多方向管路安装后的同轴度偏差在允许范围内，避免管路安装后产生额外的装配应力。在实际设备应用中，这类转向块常被布置在设备内部的管路密集区域，比如小型液压站的阀组周边、自动化产线的气动汇流位置、实验设备的流体通路换向节点，相比多个弯头拼接的方案，一体式结构的转向块密封点数量更少，长期运行下的泄漏风险更低，同时整体刚性更好，能承受更高的管路压力冲击。结构建模过程中，需要重点关注内部通路的相交位置处理，不能出现尖角、薄壁等应力集中结构，否则在长期承压工况下容易出现基体开裂的问题，同时各端面的通路开口位置要与立方基体的形心保持对称，

　　保证安装时各方向的受力均匀，避免单侧受力过大导致的密封面失效。这类零件的安装边界也十分明确，立方外形可直接嵌入设备的安装槽位，也可通过端面的安装孔直接固定在安装基板上，不需要预留额外的操作空间，对于空间紧凑的小型设备而言，能有效提升内部空间的利用率，减少管路排布的杂乱程度，也方便后期设备维护时的管路拆装检修。
