垂直式快速压紧拨动夹结构设计

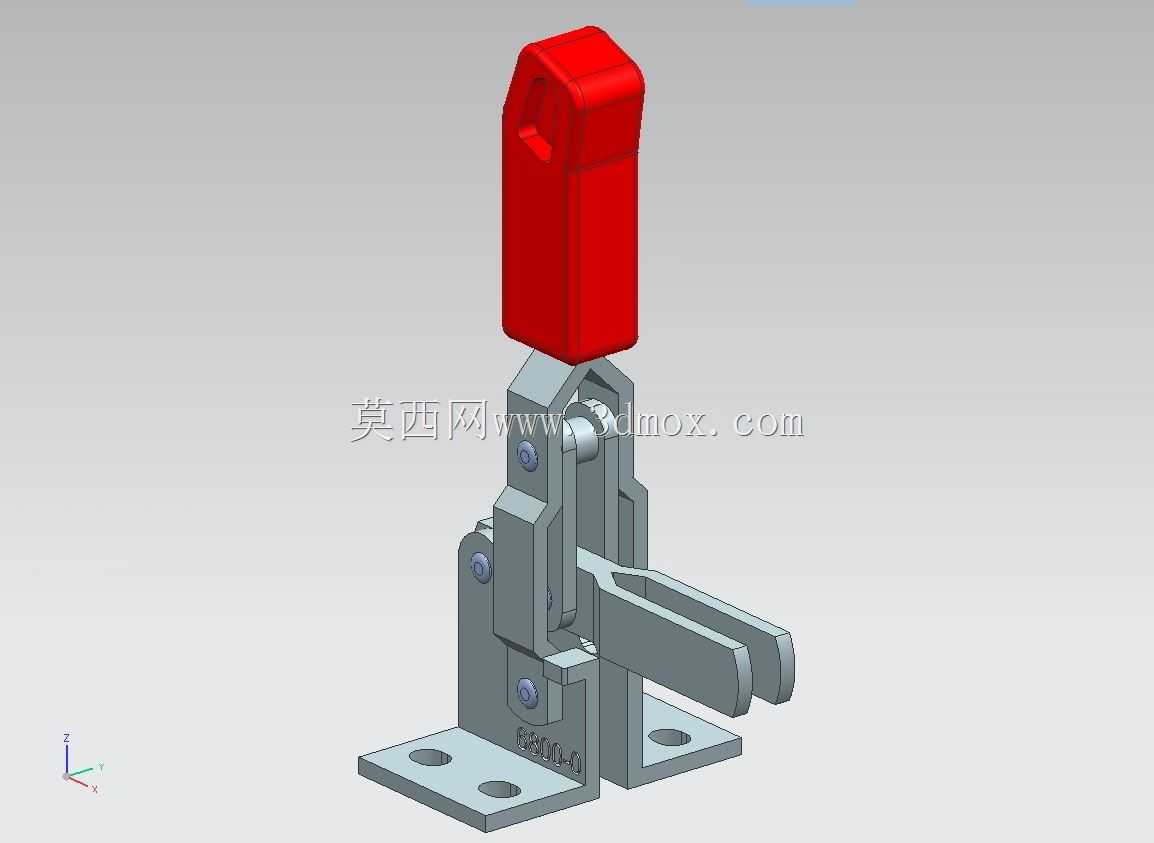

　　这款垂直式拨动夹是工装夹具领域应用极广的手动压紧元件，在焊接工装、装配治具、检具定位、木工加工、电子元件压合等场景中都能见到它的身影，核心作用是在加工或装配过程中快速对工件施加稳定的压紧力，避免工件受切削力、装配外力作用出现位移，同时相比螺栓压紧的方式，能大幅缩短工件装夹的辅助时间，提升单工位作业效率。从结构设计逻辑来看，这款夹具采用了连杆机构的死点锁紧原理，当红色操作手柄扳动到垂直锁紧位置时，内部连杆组刚好越过死点，此时即使压紧端受到工件的反向作用力，夹具也不会自行松脱，锁紧状态的可靠性完全由机械结构保证，不需要额外增加锁止销或者紧固件，操作时仅需要单手握持手柄完成扳动动作，开合行程设计预留了足够的工件取放空间，

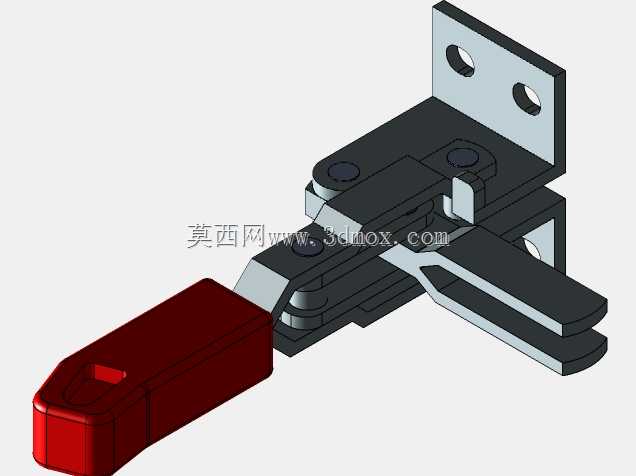

　　不需要额外调整夹臂位置就能适配一定厚度范围内的工件。底座采用双安装耳的法兰式设计，每个安装耳上预留了标准螺栓过孔，安装时可以直接通过内六角螺栓固定在工装基板或者工作台面上，安装孔的孔位公差按照工装夹具通用标准设计，能兼容多数现有工装台的T型槽间距或者螺纹孔布局，不需要额外做转接板就能完成装配。夹臂的压紧端采用开叉式结构设计，接触工件的端面做了平面度处理，避免压紧时对工件表面造成压痕或者点接触导致的工件变形，所有铰接位置都采用销轴加铆接的装配方式，销轴的配合间隙控制在合理范围内，既保证扳动手柄时动作顺畅无卡滞，又不会因为间隙过大导致压紧位置出现偏移。整个夹具的受力路径经过优化，压紧力从手柄输入后通过连杆组直接传递到底座安装面，

　　不会在铰接位置产生额外的侧向分力，长期反复使用也不会出现销轴变形或者底座翘曲的问题，操作手柄采用包覆式的红色握持结构，不仅提升了操作时的摩擦力，避免手上沾有油污时出现打滑，也能通过醒目的颜色快速识别夹具的开合状态，在多夹具排布的工装上能快速确认所有夹具是否都处于锁紧位置，避免漏压导致的加工废品。
