夹具用带法兰弹性中心定位轴结构

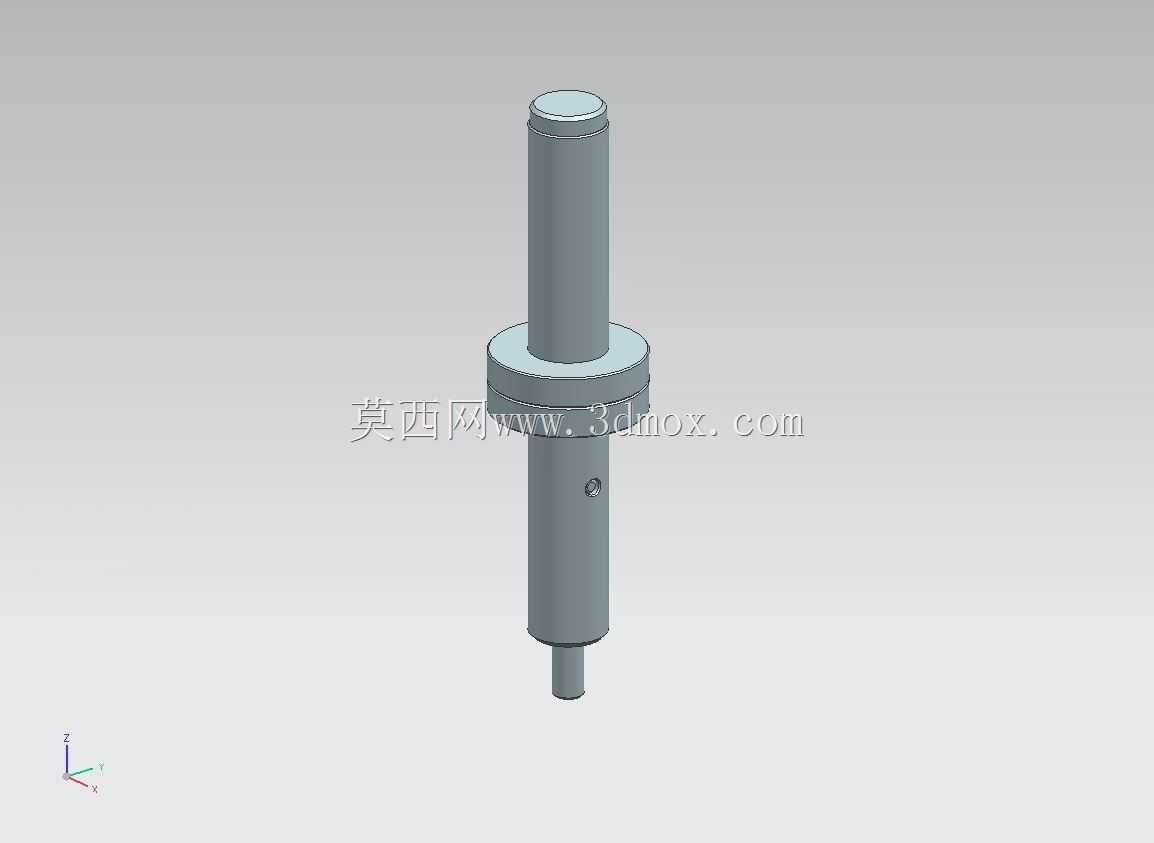

　　在精密机加工与工装夹具的设计场景中，这类中心定位结构是完成工件同轴装夹的核心零件，常应用于磨床夹具、车床软爪配套定位、自动化上下料工位的初定位环节，解决轴类、套类零件装夹时的同轴度偏移问题，避免因定位基准偏差导致的加工尺寸超差。该定位轴采用阶梯轴式主体结构，中段设置一体式安装法兰，法兰上下的轴段分别承担定位导向与安装锁紧的功能，下端细轴段可插入夹具底座的预制安装孔完成径向限位，法兰端面可通过沉头螺钉与夹具体刚性连接，保证整体结构在反复装夹受力时不会出现窜动。轴身靠近法兰下方的位置预留了径向销孔，可配合锁紧销完成轴向位置的微调锁止，适配不同厚度工件的定位深度需求，避免定位轴在弹簧复位过程中出现周向转动。

　　设计时特意将定位工作段的外圆做了微小的锥度导入处理，端部做R0.2的圆角过渡，既可以减少工件套入时的卡滞，也能避免尖锐棱边划伤工件内孔表面，长期使用后也不会出现毛刺堆积导致的定位精度下降。该结构需要配套压缩弹簧使用，弹簧安装在定位轴下端与夹具底座的沉孔之间，常态下定位轴在弹簧作用下向上顶出，工件放置时可顺着导向段自动找正中心，装夹压紧时定位轴随之下沉，不会干涉工件的夹紧动作，拆卸工件时弹簧自动将定位轴顶出复位，无需人工手动调整位置。从安装边界来看，法兰的外径尺寸需要匹配夹具安装位的沉孔直径，定位工作段的外圆公差通常取g6级，与工件基准内孔的H7公差形成间隙配合，既保证定位精度控制在0.01mm以内，

　　也不会出现配合过紧导致的工件拆装困难。这类定位结构在研磨类夹具中应用时，可配合端面定位块实现工件的完全定位，相比固定刚性定位销，弹性伸缩的结构能有效避免硬接触导致的定位面磕碰损伤，在批量加工场景中可大幅降低夹具维护频率，稳定保障加工件的同轴度、端面跳动等形位公差要求。轴身的所有过渡位置都做了圆角处理，减少热处理过程中的应力集中，提升零件的整体刚性与使用寿命，长期往复受力也不会出现轴根断裂的问题。
