磨削加工用带安装基座V形定位夹具

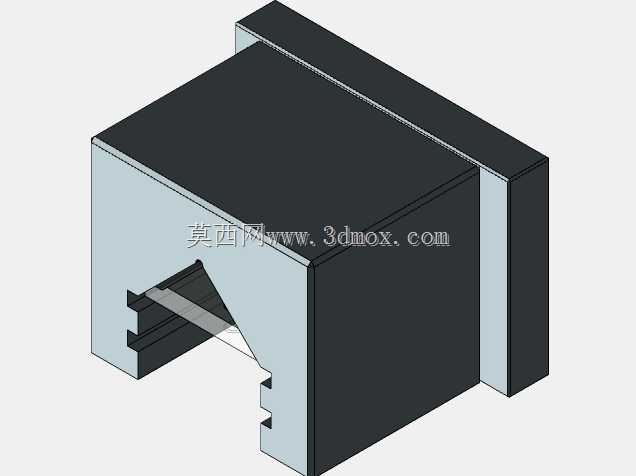

　　在轴销类零件的外圆磨削工序里，工件的定位精度直接决定最终的尺寸公差与圆柱度表现，这款V形定位结构正是针对小直径圆柱销、台阶销的批量磨削需求设计的专用定位元件。区别于传统分体式V形铁，该结构采用一体化基座设计，底部的方形安装台可直接通过T型螺栓固定在磨床工作台面，安装时无需额外拼接找正基座，基座底面做了0.02mm的平面度公差要求，能保证与工作台面的贴合度，避免装夹倾斜带来的加工误差。主体V形槽的夹角采用90度通用设计，可适配一定直径范围内的圆柱类工件，V形槽的两个定位斜面做了表面淬火处理，硬度达到HRC55-60，长期承受工件装夹摩擦与磨削过程中的振动冲击也不易出现磨损凹陷，能长期维持定位精度。

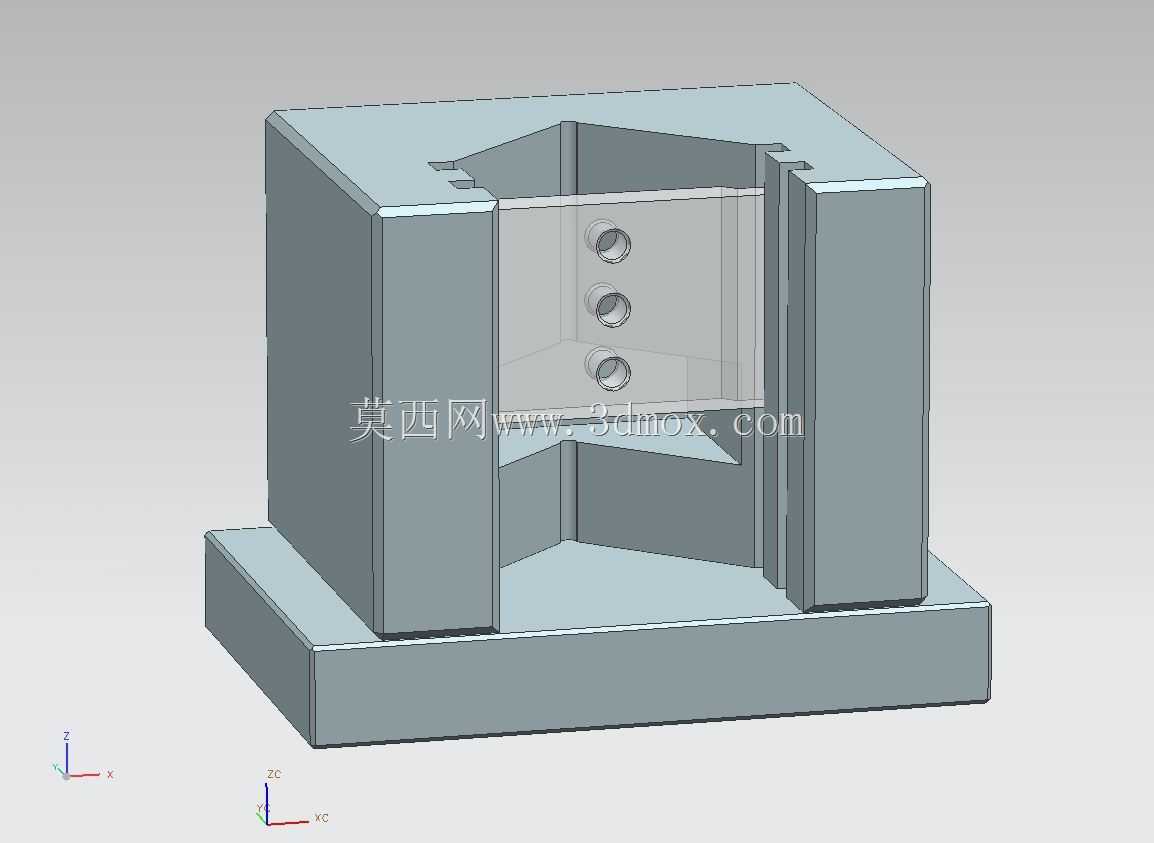

　　结构中部的垂直安装板上预留了三个等距排布的螺纹孔，可根据工件长度安装不同规格的压板或侧向定位挡块，既可以对工件做轴向定位，也能在磨削长径比较大的销件时增加侧向支撑，避免磨削力导致工件让刀变形。两侧的立板与V形槽侧壁之间预留了排屑间隙，磨削过程中产生的磨屑与切削液可顺着间隙直接排出，不会堆积在定位槽内影响工件的定位贴合度，日常清理也十分方便，只需用压缩空气吹扫即可将残留磨屑清理干净。设计时特意将V形槽的中心高度与常见外圆磨床的砂轮中心高做了匹配，安装后无需大幅调整砂轮架高度即可开展加工，能有效减少工序准备时间。基座的四个边角做了倒角处理，既避免安装时锐边划伤操作人员，也能减少应力集中，提升整体结构的刚性，

　　在承受较大的磨削进给力时不会出现结构变形。这类V形定位结构除了用于外圆磨床的销件加工，也可适配在平面磨床、钳工划线平台上，作为圆柱类零件检测、划线的定位基准，适用场景覆盖机加工工序的装夹、检测多个环节，相比通用V形铁，一体化的结构刚性更好，重复定位精度更高，适合批量零件的加工场景使用，能有效降低操作人员的装夹找正时间，提升工序加工效率。
