公英制集成式罗盘测量尺结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224109
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计
  • 公英制集成式罗盘测量尺结构设计

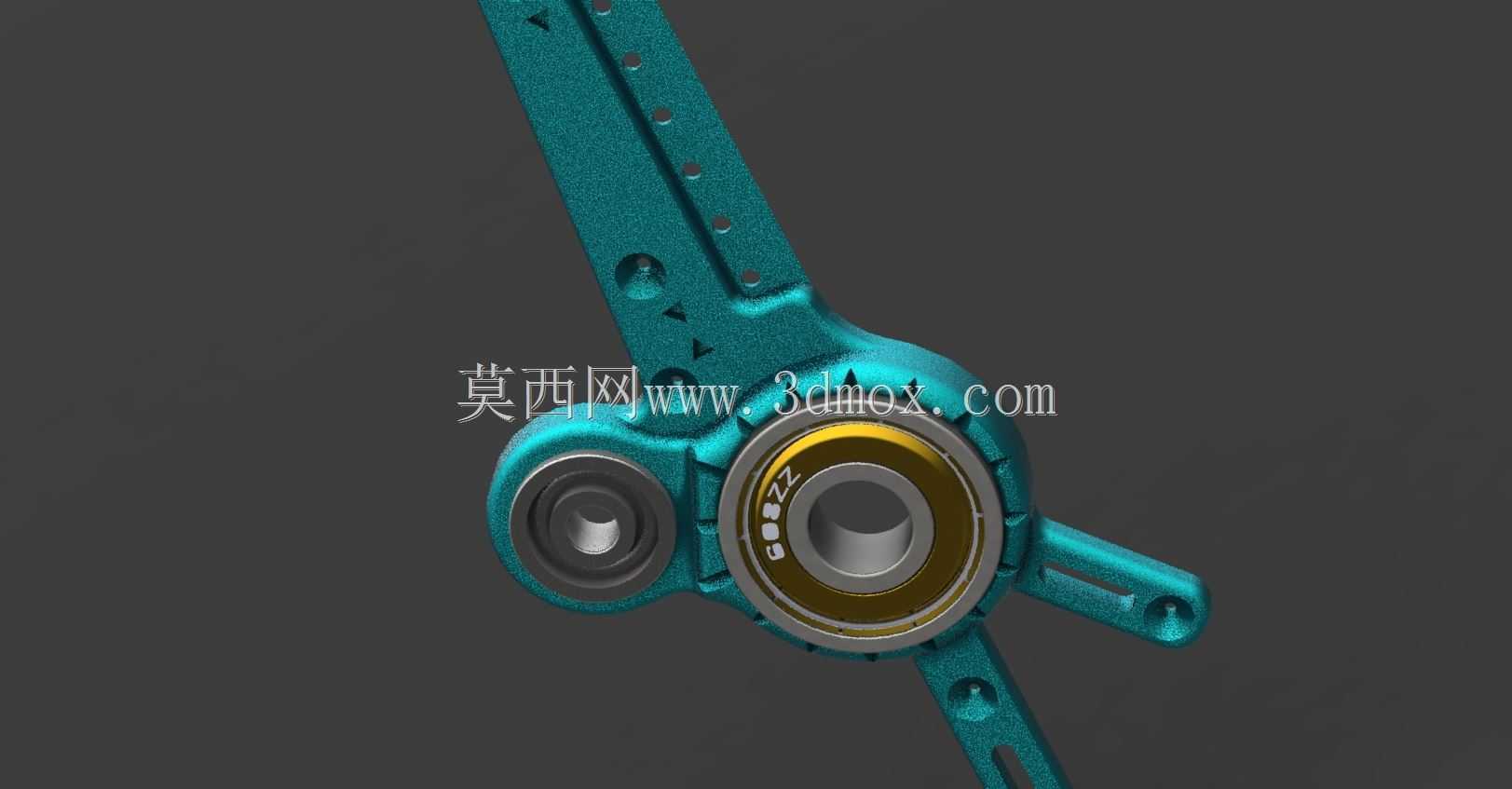

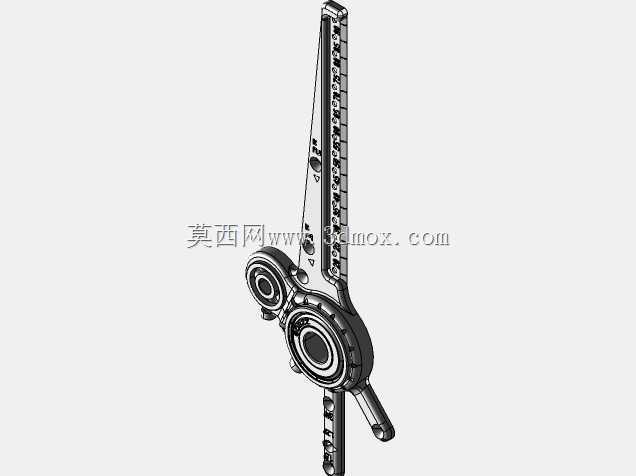

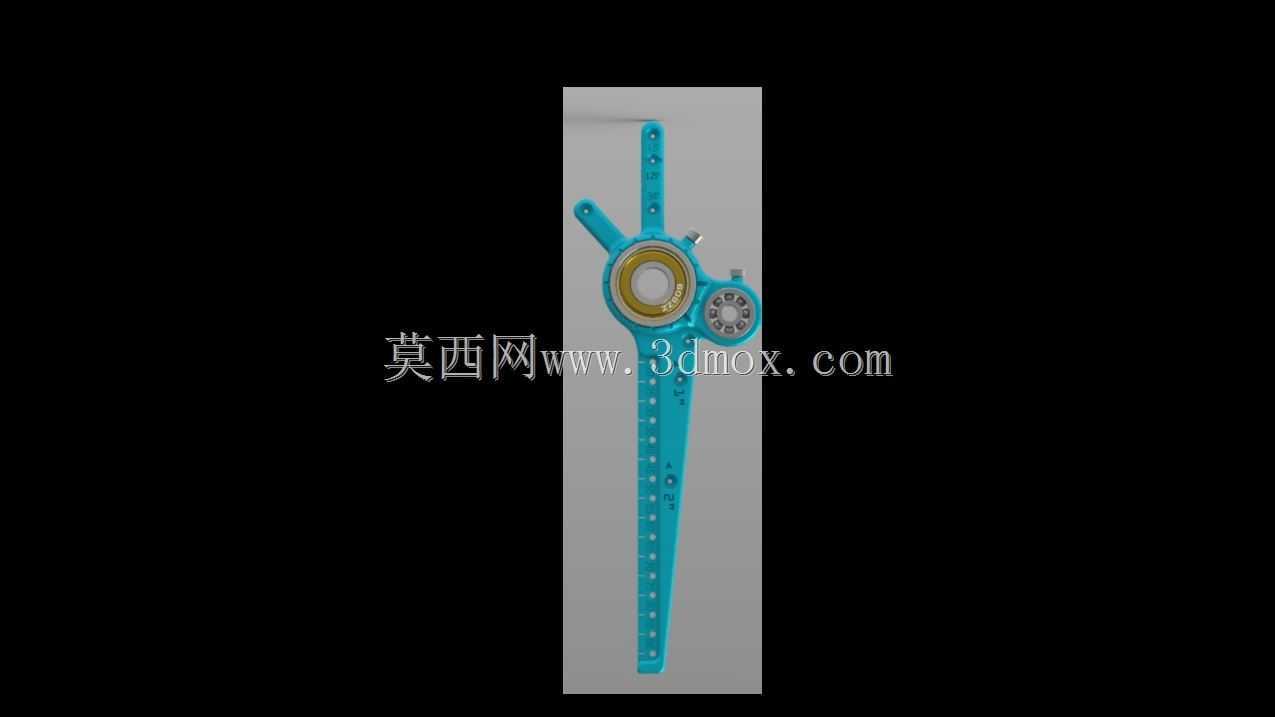

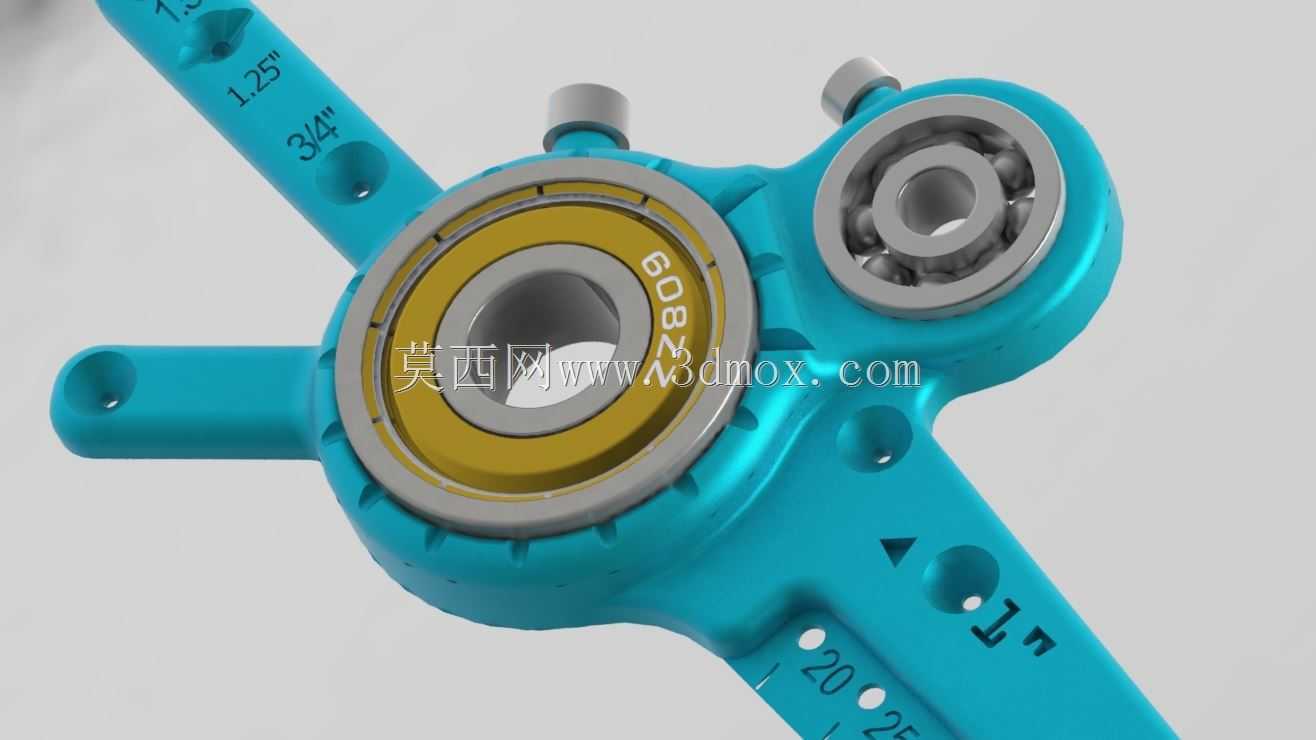

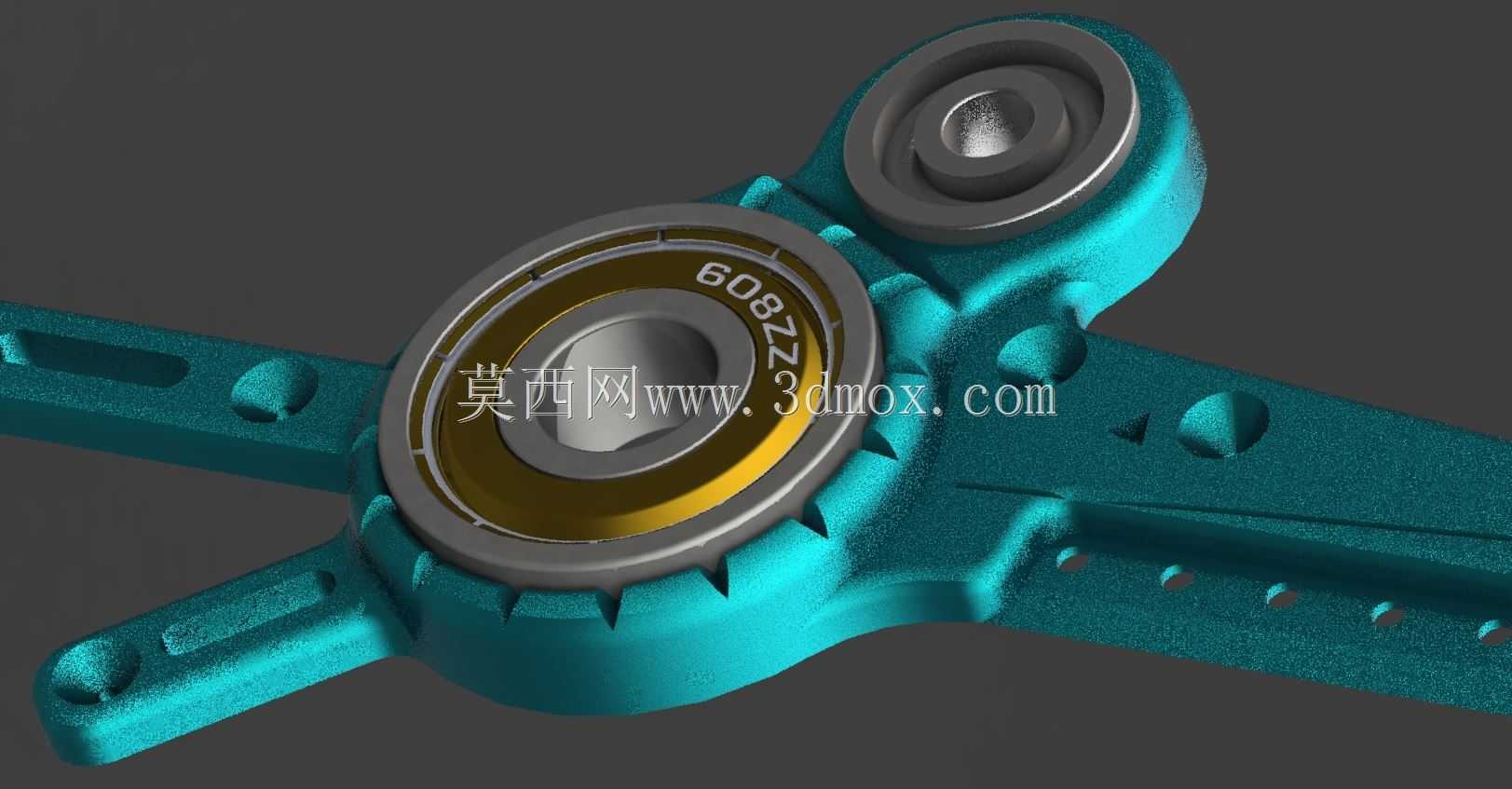

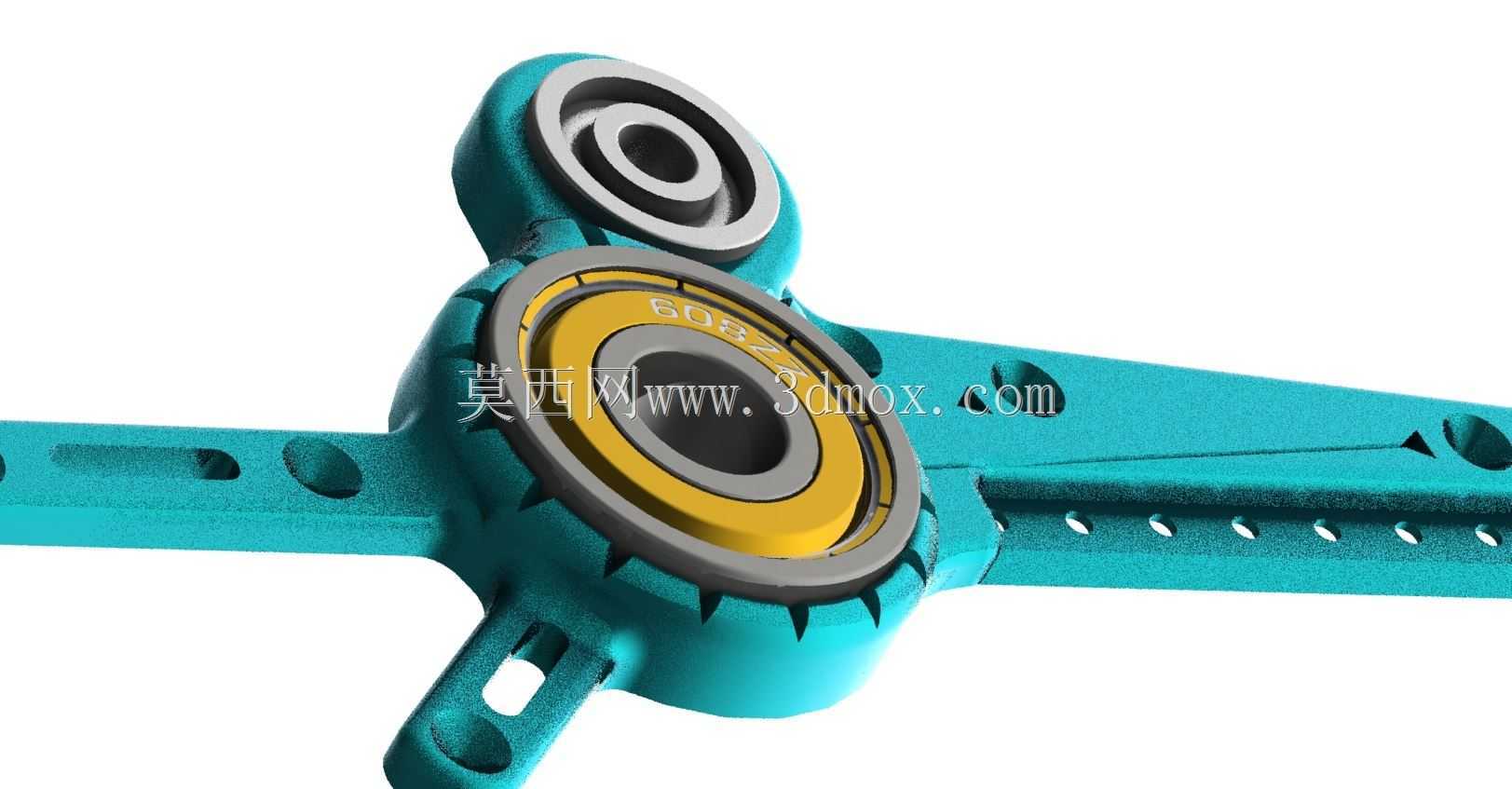

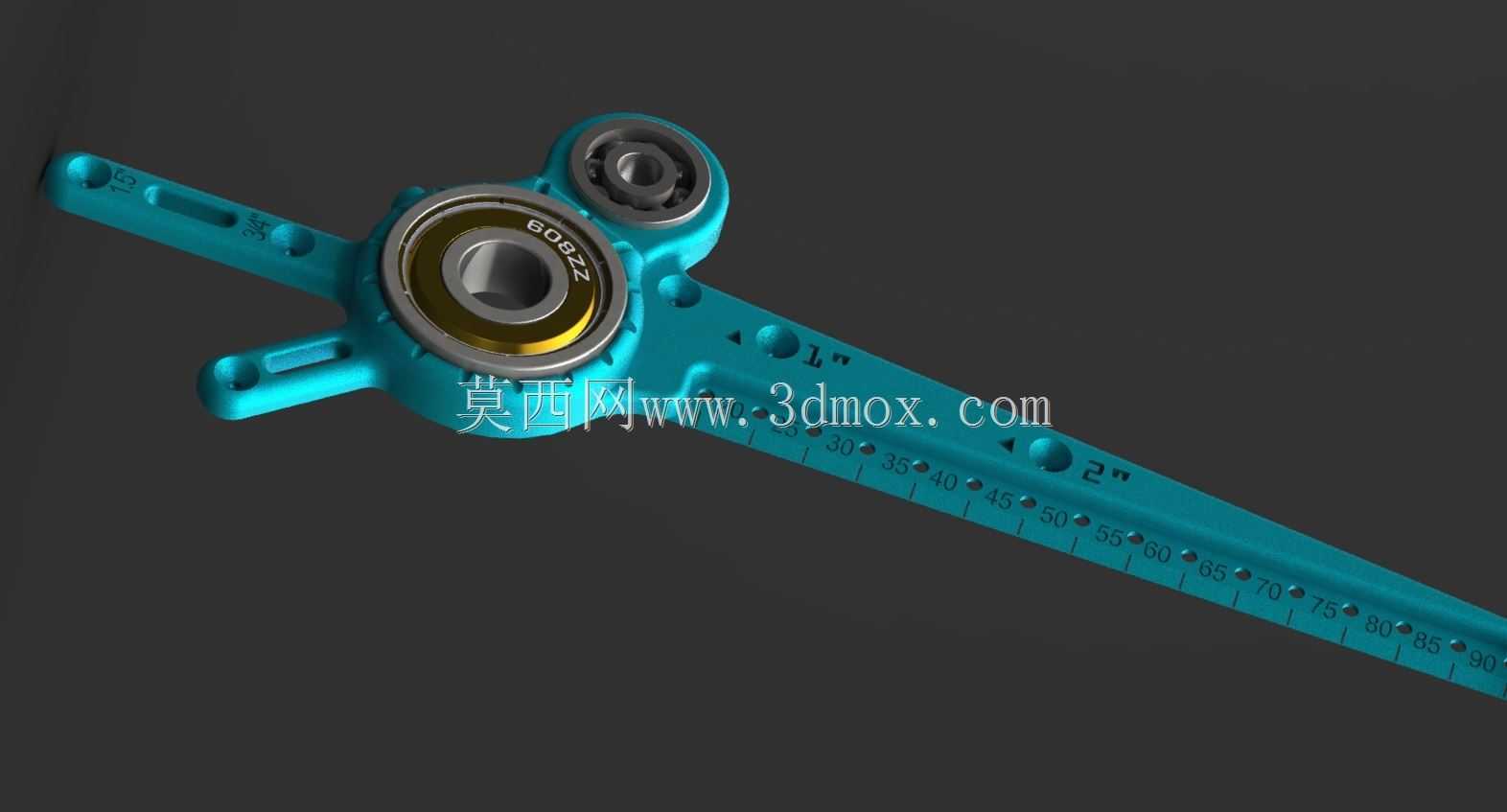

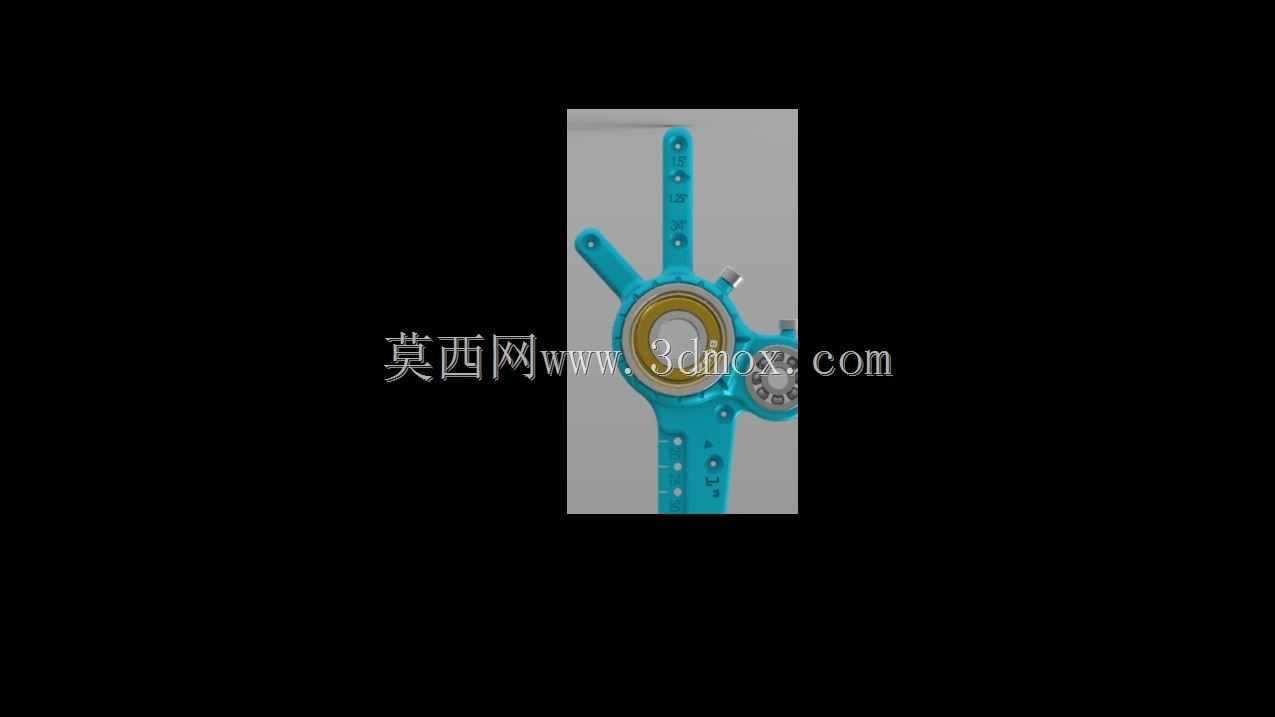

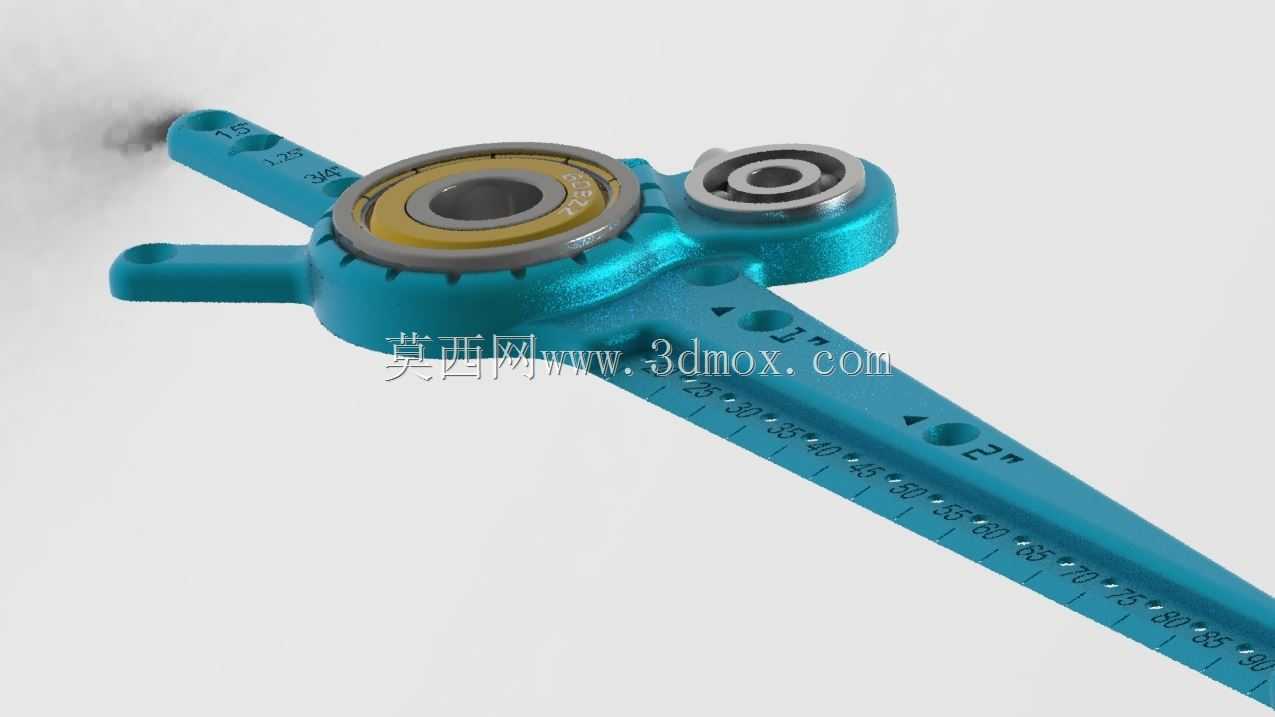

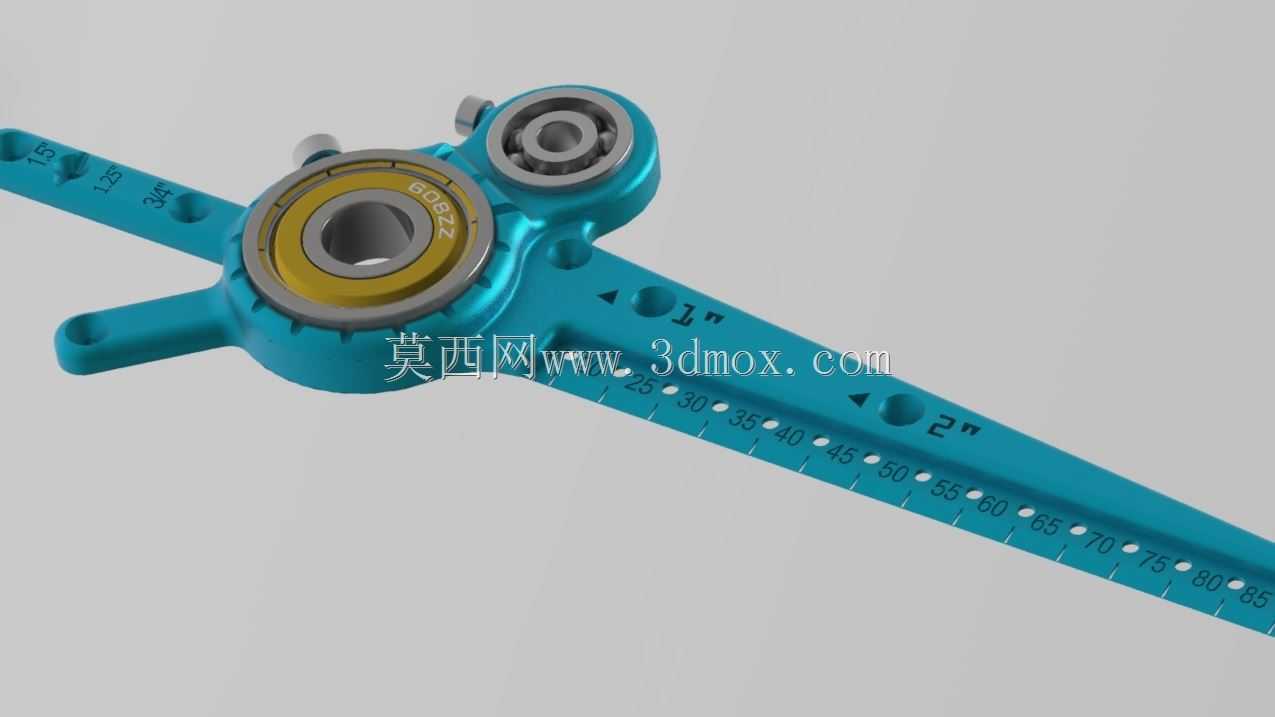

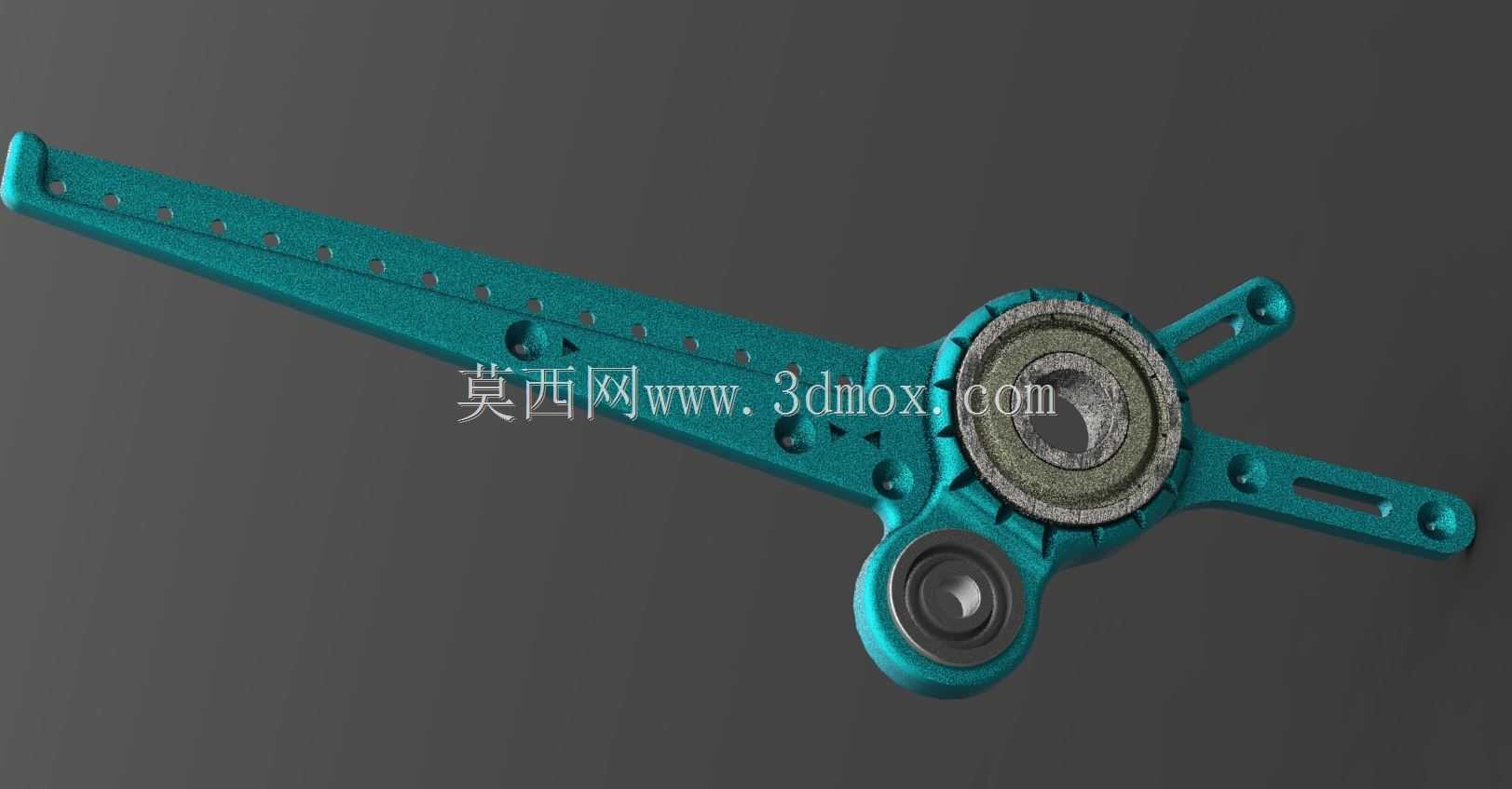

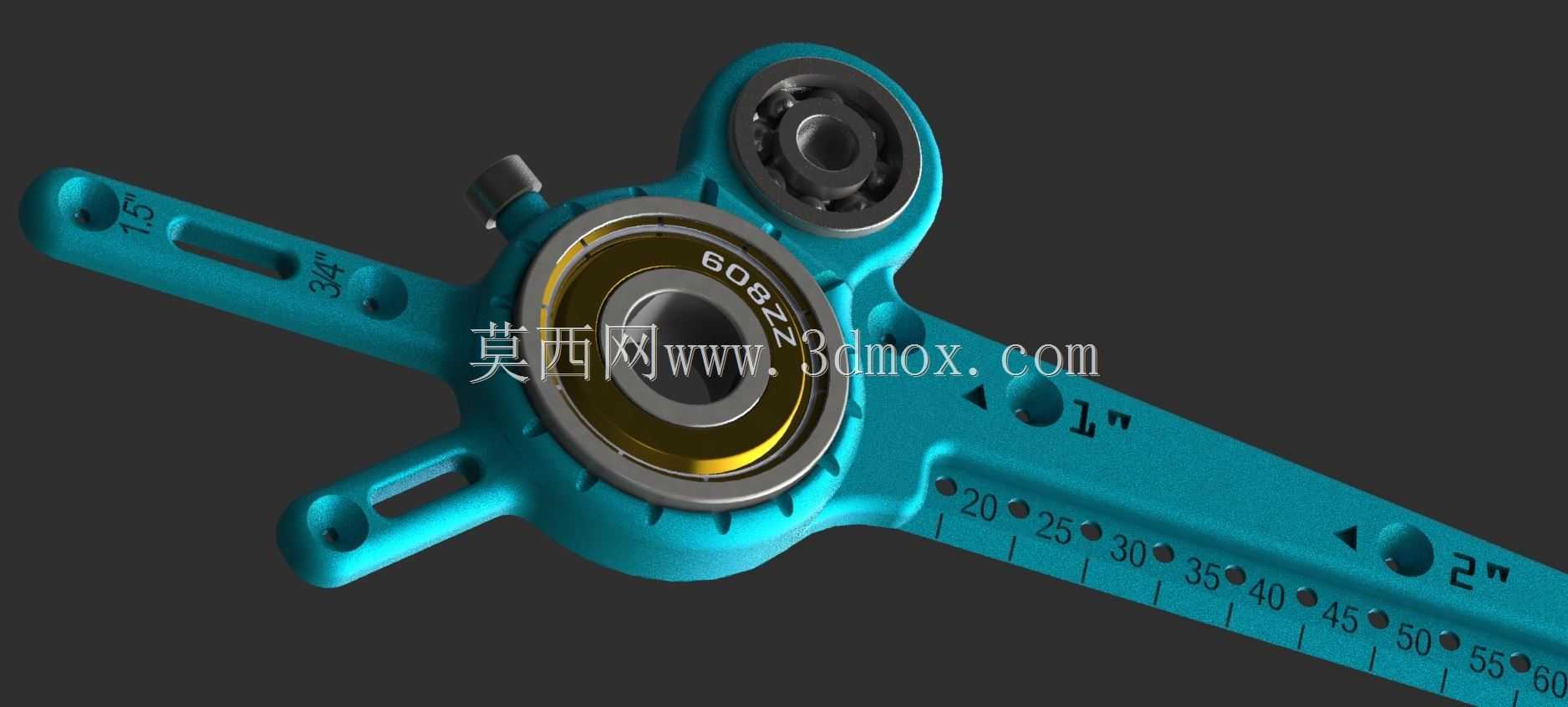

该测量工装的核心设计目标,是在同一手持本体上同时承载公制、英制两类线性刻度,并预留公制钻孔定位半径的扩展接口,解决现场装配、划线、钻孔作业中反复切换量具、换算单位的痛点。本体采用三辐式延展布局,中心区域嵌入标准608ZZ轴承作为回转基准,轴承内圈可固定划针或定位芯轴,外圈随本体转动,以此实现圆弧划线、半径等分、角度参照等罗盘式功能;轴承位的同轴度、端面跳动在建模阶段按IT7级公差控制,保证回转过程无卡滞、径向窜动小于0.05mm。三条辐臂并非等长对称结构,而是依据测量量程与操作握持习惯差异化布置:长辐臂覆盖0-55mm公制刻度及1"-2"英制刻度,刻度线沿臂身侧面下沉0.3mm,避免长期摩擦导致标识磨损;短辐臂集成15°、34°常用角度参照槽与定位孔,可直接配合划针完成角度标记;第三辐臂预留小轴承安装位,用于后续扩展钻孔半径导向功能,安装孔位与中心轴承的中心距按系列化半径梯度排布,孔壁做倒角处理,方便导向套快速插拔。本体边缘全部做R2-R3圆角过渡,既消除手持锐边,也降低应力集中;辐臂上开设的长条形减重槽在保证截面抗弯模量的前提下,将整体重量控制在200g以内,适合长时间单手握持。从安装边界看,中心轴承外圈与本体孔采用过渡配合,轴向通过轴肩与卡簧固定,轴承端面高出本体表面0.5mm,确保回转时不与工件表面发生摩擦;各定位孔的位置度公差控制在φ0.1mm以内,刻度线的起始零点与中心轴承轴线严格重合,从基准源头上消除测量系统误差。在实际车间场景中,该工装可用于钣金划线、型材定位、模具修配、设备安装找平,尤其适合多单位制式并存的涉外装配项目,无需额外携带钢直尺、角度尺、划规等多件工具,单手握持即可完成长度测量、角度标记、圆弧划线三类操作,大幅减少工具切换频次。建模过程中,所有刻度线、孔位、轴承槽均采用参数化驱动,公制与英制刻度的间距分别按1mm、1/16"的步距关联参数,后续如需扩展量程或调整分度值,仅需修改对应参数即可完成全特征更新,避免重复建模。辐臂的截面采用工字形优化设计,在壁厚仅2mm的情况下,悬臂末端施加50N按压力时,变形量小于0.1mm,满足划线作业的刚性要求;表面预留的阳极氧化装夹位,可在后续加工中直接用于工装定位,保证刻度面与轴承端面的平行度。
