S型弯管流体通道热结构耦合分析模型

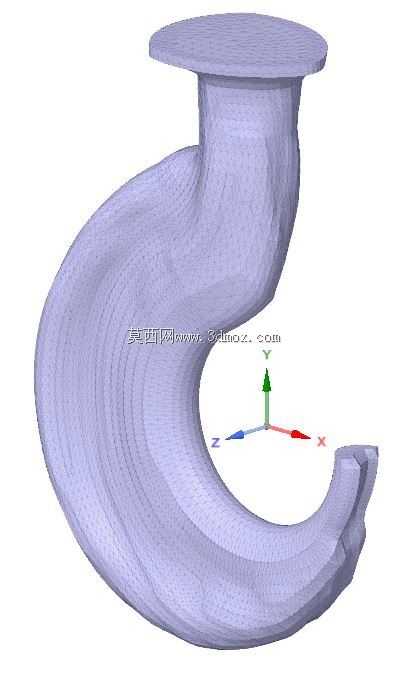

该弯管结构多用于流体输送系统的转向衔接段，常见于化工介质输送管路、暖通空调水循环系统、动力装置冷却回路等场景，核心作用是在有限安装空间内完成管路走向的平滑转向，同时降低流体转向过程中的局部阻力损失，避免流道内出现涡流、滞流区引发的介质沉积、局部冲蚀或温度梯度异常问题。从实际工况来看，这类弯管在运行过程中同时承受内部流体压力、介质温度带来的热胀冷缩应力，以及管路系统传递的振动载荷，因此在设计阶段同步开展热分析与结构分析，是保障管路长期运行可靠性的必要环节。

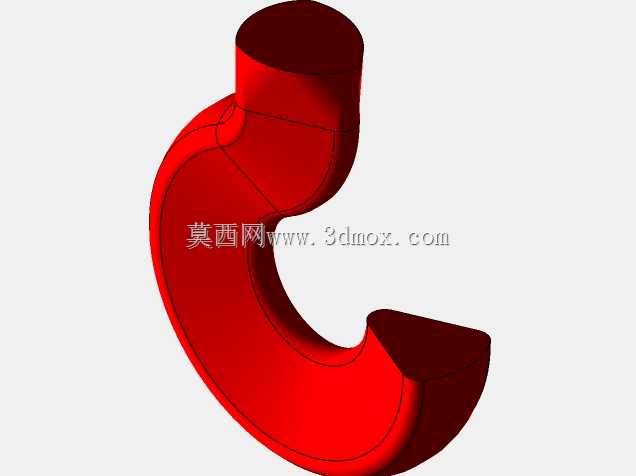

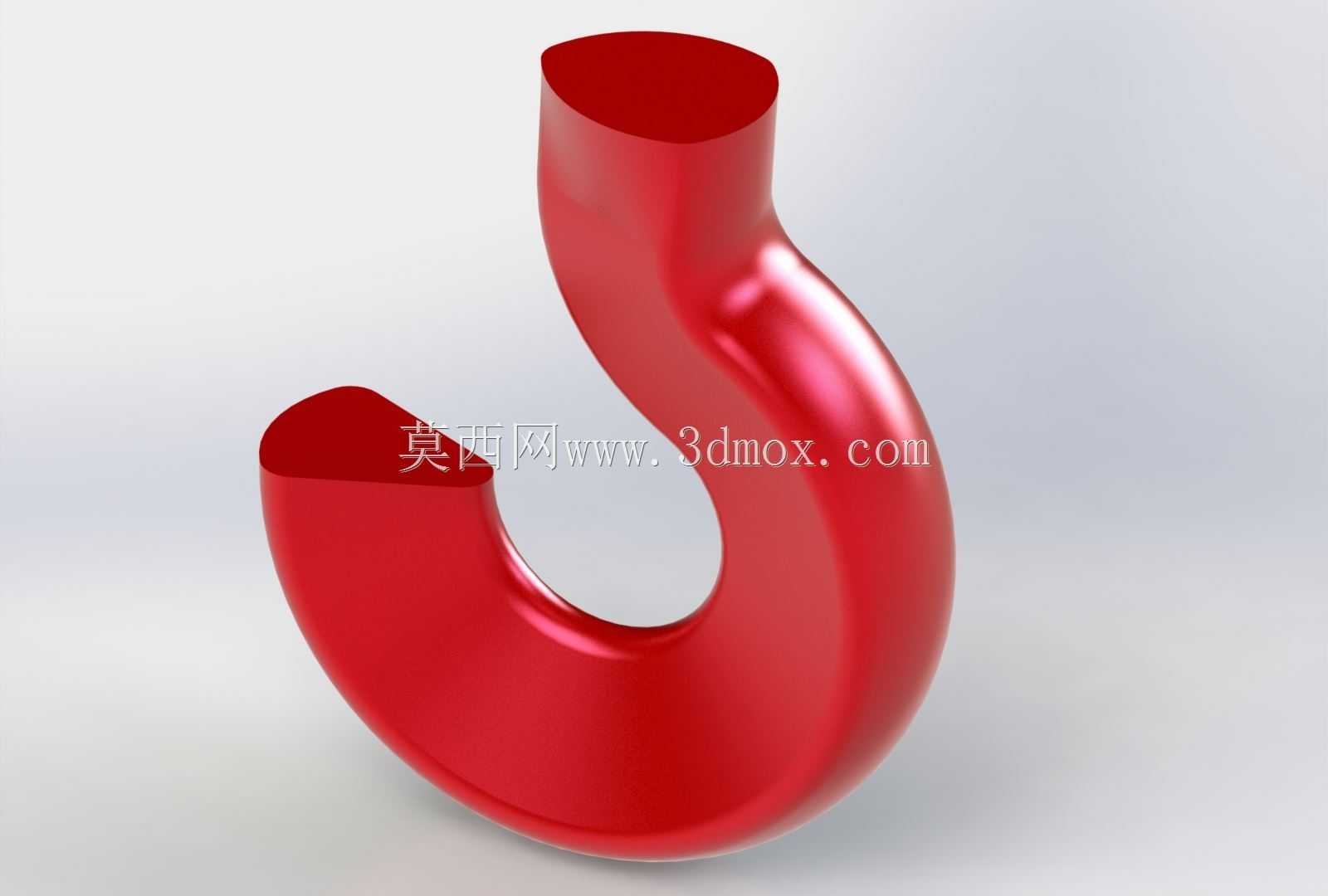

设计过程中首先考虑流道的曲率过渡合理性，整个弯管采用连续变曲率平滑过渡，没有出现直角折角或者曲率突变的段，内壁面全程保持顺滑连续，能够让流体在转向过程中保持相对稳定的流态，减少局部阻力系数。流道截面全程保持等通径设计，不会出现截面突变引发的流速骤变，既可以降低流体对管壁的冲蚀速率，也能避免局部流速过低导致的介质残留，对于输送含微小颗粒的介质或者温度敏感型介质时，这种等径顺滑结构的优势会更加明显。管壁厚度采用均匀化设计思路，在满足承压强度要求的前提下控制整体重量，同时均匀的壁厚可以让热传导过程中管壁的温度分布更加均匀，减少局部热应力集中的风险，避免因壁厚差异导致的膨胀量不一致引发的结构变形。

从安装边界来看，该弯管的两个端面均为标准平接法兰面结构，端面与相邻管路的对接面保持垂直，安装时可以直接与同通径的管路法兰通过螺栓紧固，不需要额外加工过渡接头。两个连接端面的中心距、端面平面度都按照常规管路安装公差设计，能够适配现有标准管路的安装空间，不需要对周边管路布局做大幅调整。弯管的整体外轮廓没有突出的凸台或者尖角结构，在管路排布密集的舱室或者设备内部安装时，不会和周边其他部件发生干涉，外表面的平滑曲面也方便后期做保温层包覆、防腐涂层施工等运维操作。

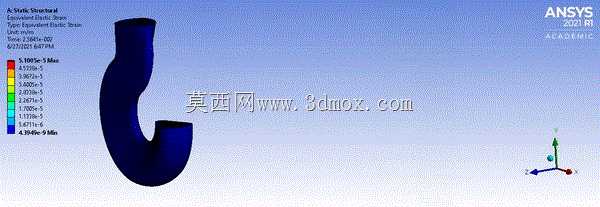

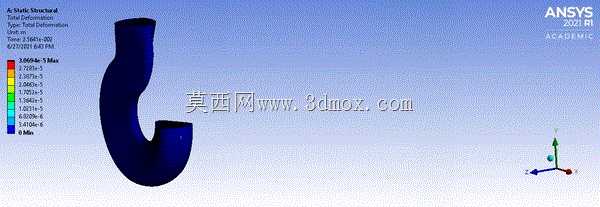

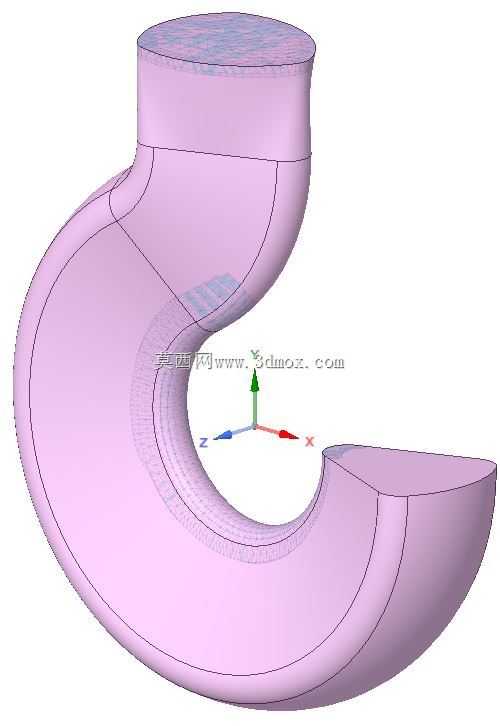

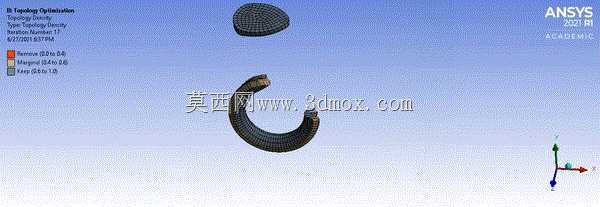

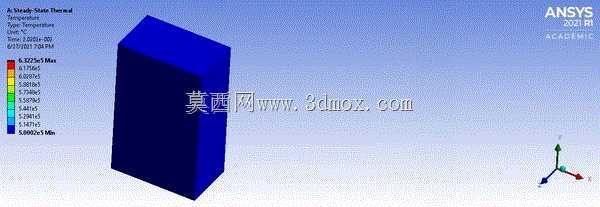

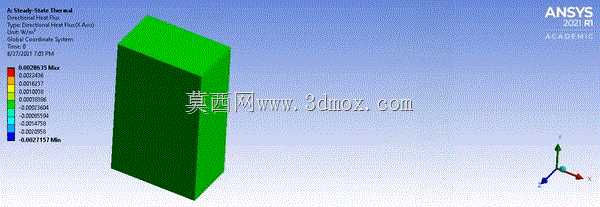

热分析维度的设计考量上，模型已经完成了管壁与内部流体、外部环境的换热边界定义，可以直接导入求解器计算不同介质温度、不同环境温度下的管壁温度场分布，识别出管壁上的高温区、低温区以及温度梯度较大的区域，为后续的热应力计算提供准确的温度载荷输入。结构分析层面，模型已经完成了网格划分的基础处理，管壁的应力集中区域，比如曲率最大的弯段内侧、外侧，以及两端连接端面的过渡位置，都做了网格局部加密，可以准确计算内压载荷、温度载荷、管路附加位移载荷共同作用下的管壁应力分布、变形量，校核结构的强度是否满足工况要求，同时也能计算出结构的固有频率，规避管路系统运行时的共振风险。

在实际工程应用中，这类弯管的失效大多出现在弯段的内外侧位置：内侧因为流体转向时的流速变化容易出现局部冲蚀减薄，外侧则因为流体的直接冲击承受更高的压力，同时温度变化带来的热胀冷缩会在弯段位置产生附加的弯曲应力，如果设计阶段没有做耦合分析，很容易出现管壁开裂、法兰密封面泄漏等问题。这个分析模型在建模时就保留了弯管的完整壁厚特征、端面连接特征，没有做过度的几何简化，计算结果能够直接指导实际的壁厚选型、安装补偿量设计，比如根据计算得到的热变形量确定两端管路是否需要加装膨胀节，根据应力分布结果对高应力区域做局部壁厚加强，根据流场分析结果优化曲率半径降低局部阻力，整个模型的几何精度能够满足工程级仿真计算的要求，不需要使用者再做大量的几何清理工作，可以直接用于不同工况参数下的热结构耦合仿真计算，为管路系统的可靠性设计提供数据支撑。
