校园壁挂式非接触磁条阅读器结构设计

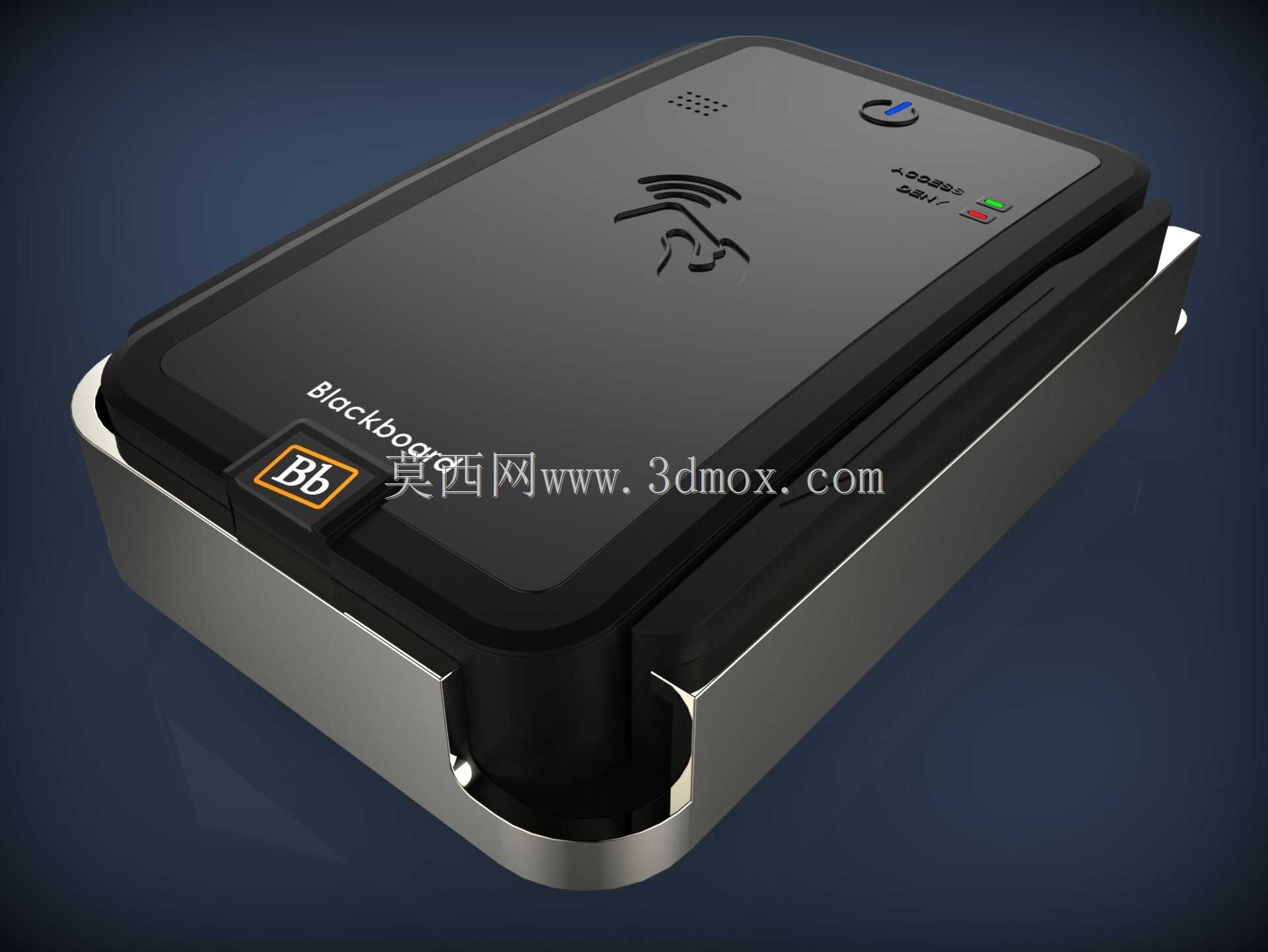

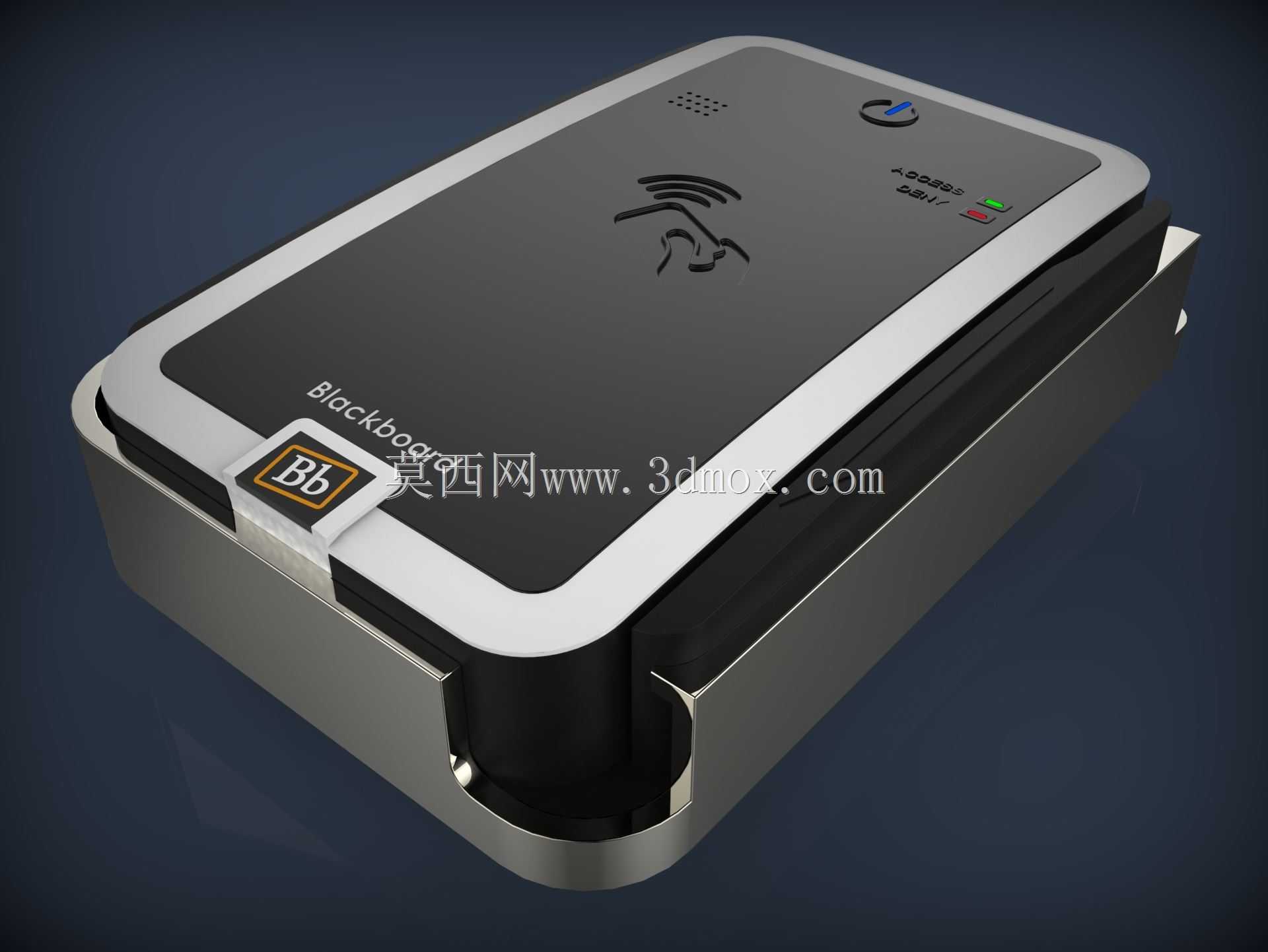

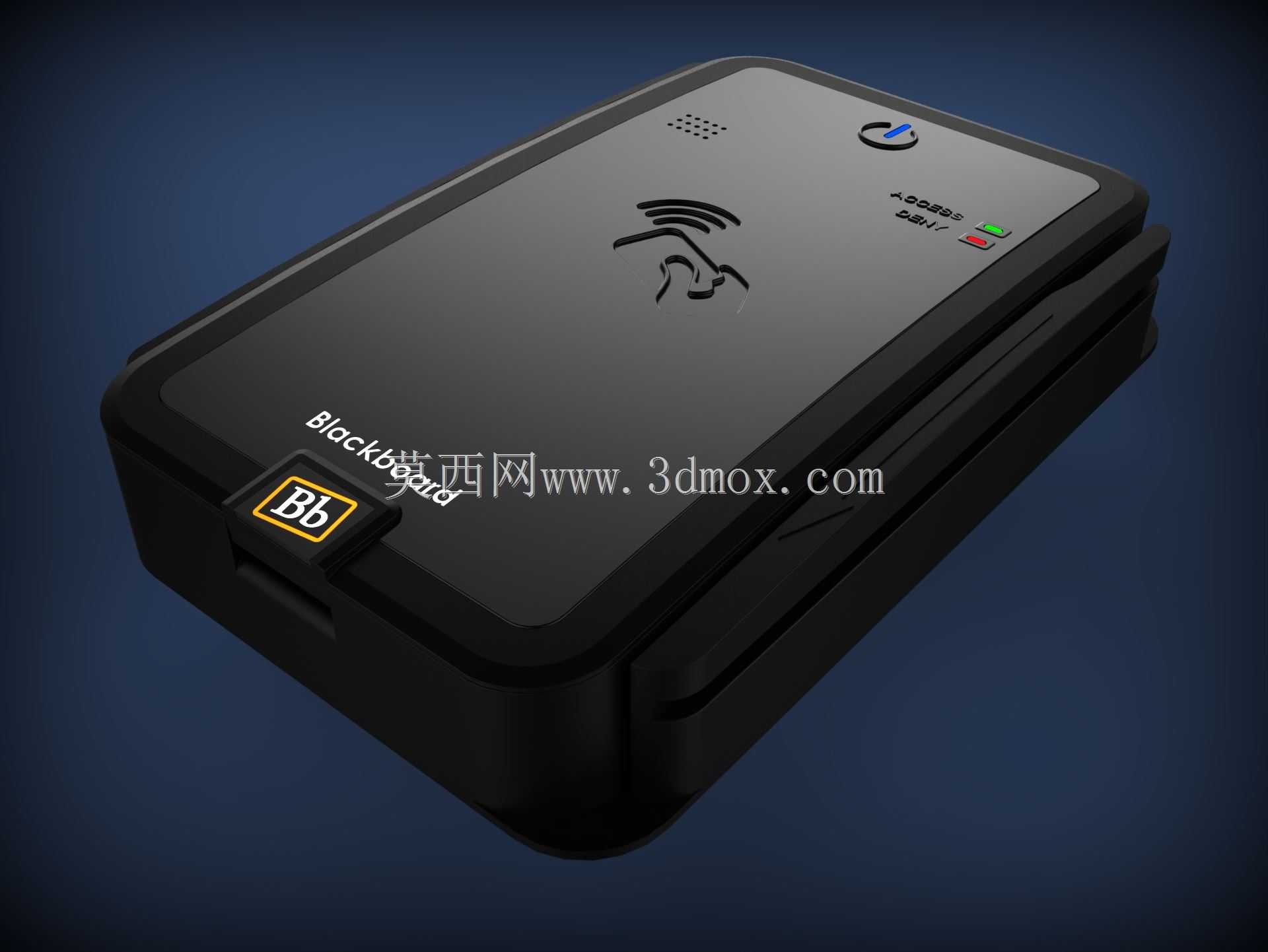

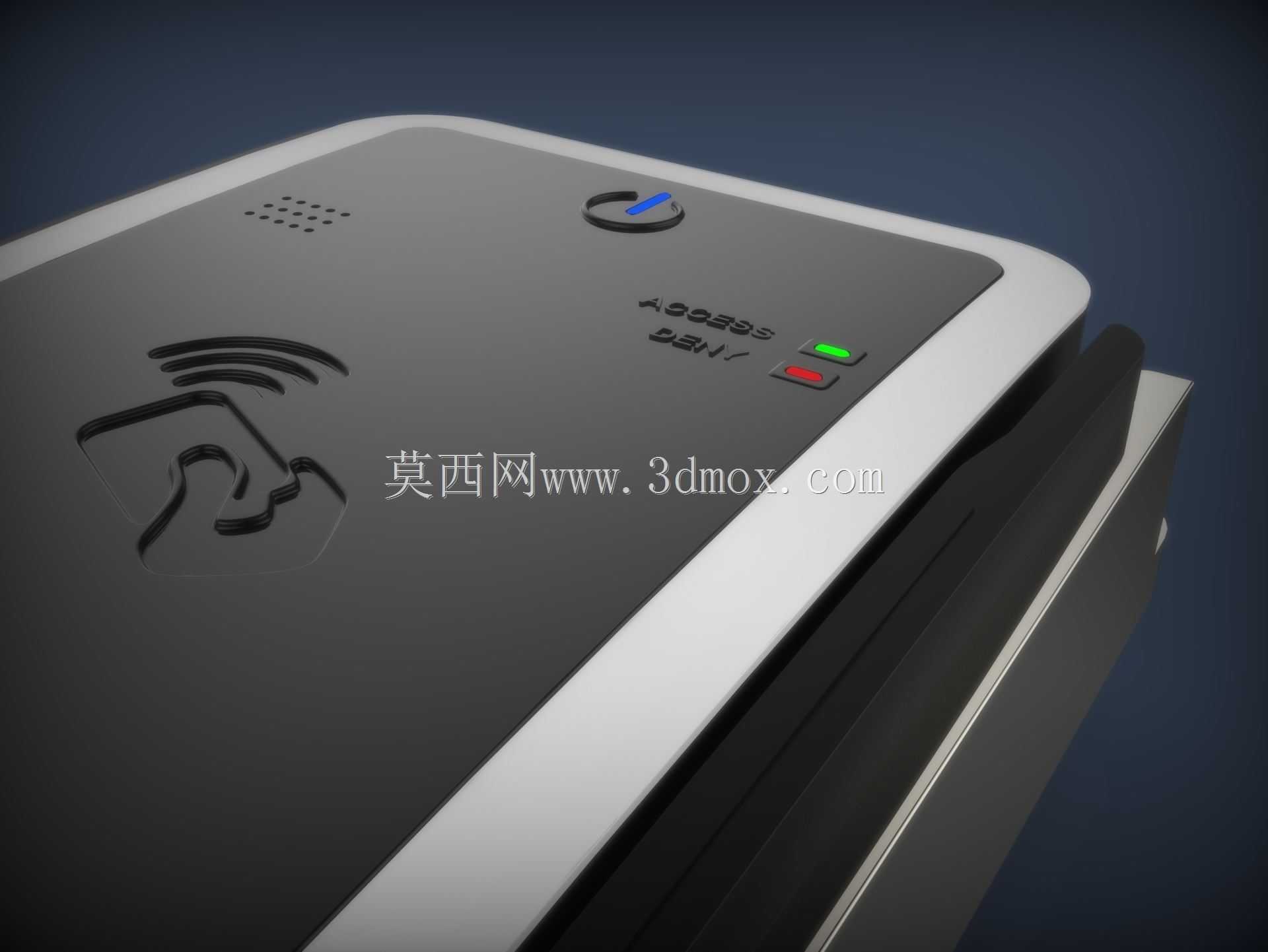

这款非接触磁条识别设备的核心应用场景聚焦于校园出入口、教室门禁、图书馆通道这类人员密集的通行核验点位，核心用途是完成学生随身非接触式磁条凭证的快速识别，替代传统插卡式核验设备易磨损、通行效率低的问题。从功能特性来看，设备正面集成了非接触识别感应区，顶部排布状态指示灯与电源按键，可实时反馈识别成功、待核验、设备故障三类运行状态，外壳边角做了圆弧过渡处理，避免人员通行剐蹭造成磕碰损伤，正面的Bb标识区域并非单纯装饰件，实际承担了隐藏安装螺钉的盖板作用，避免外露螺钉在校园环境中被随意拧动造成设备松动，也能减少灰尘、水渍顺着螺钉缝隙渗入设备内部造成电路故障。

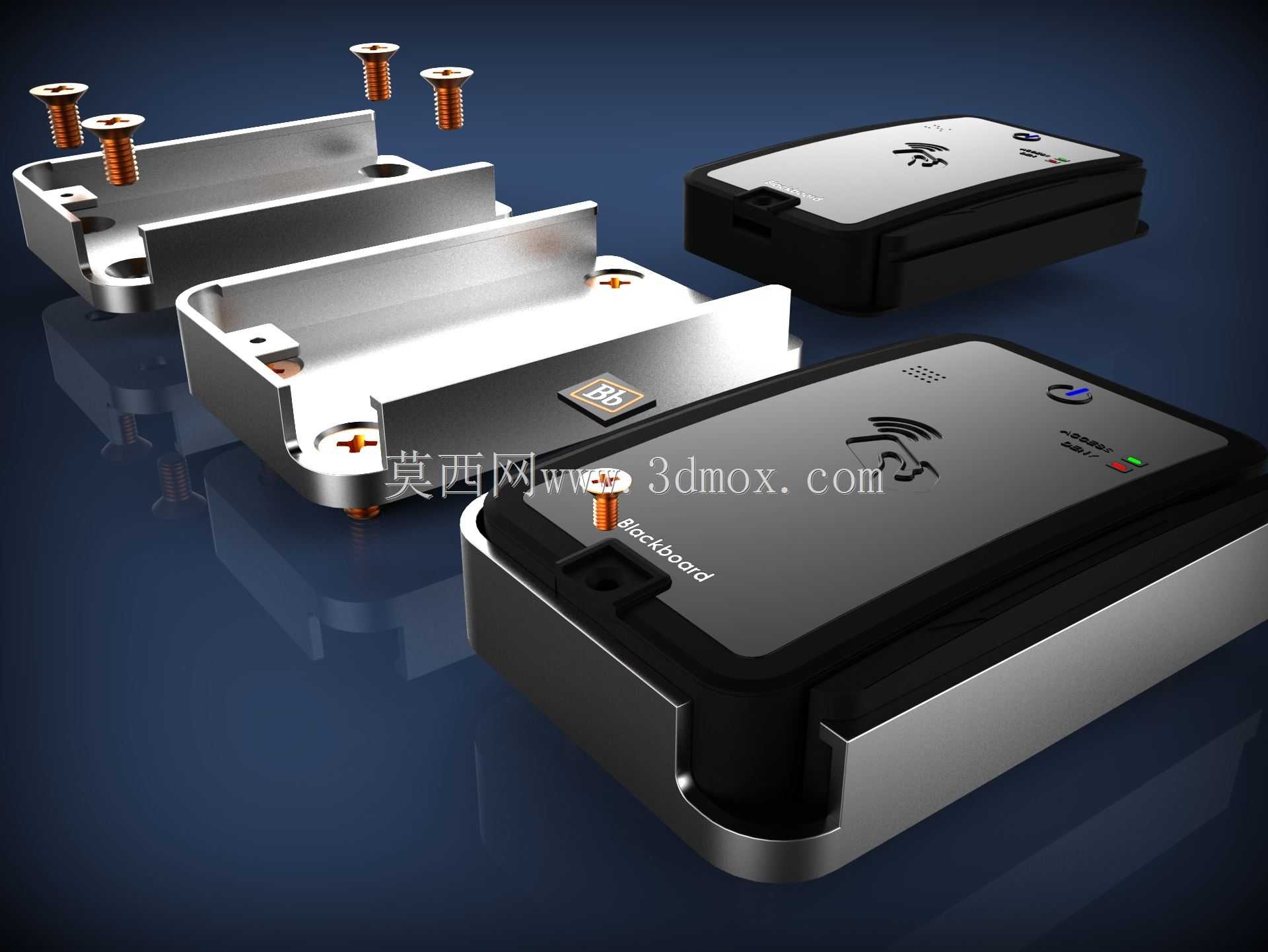

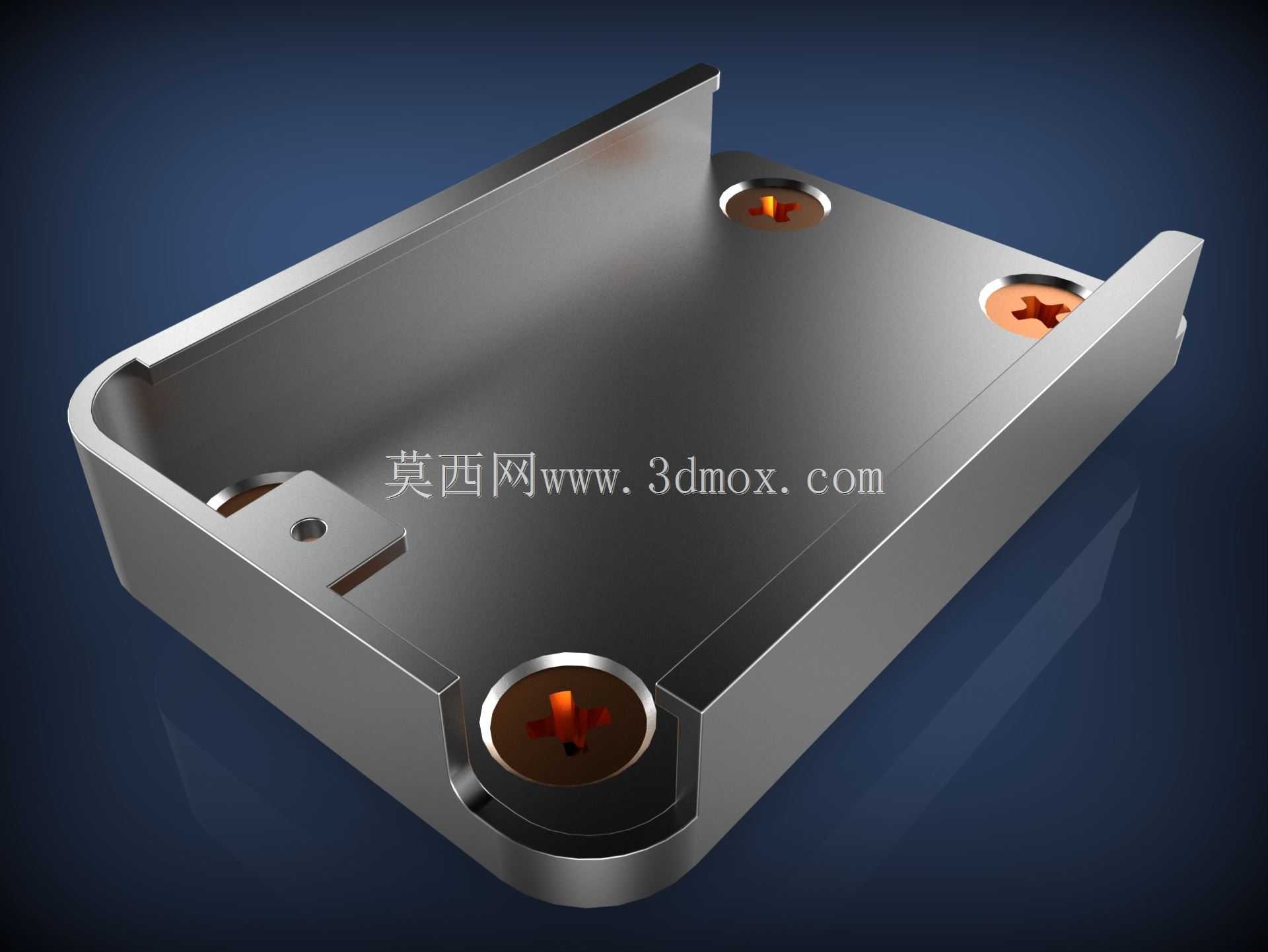

设计过程中优先考虑了校园场景的安装可靠性，没有采用常规的胶粘或者膨胀螺丝直接固定设备本体的方案，而是额外设计了配套的钢制安装支架，支架采用折弯成型工艺，既可以作为设备的壁挂承载基座，也能在设备安装到位后形成外围防护边框，降低外力撞击对设备本体的冲击。安装流程上首先需要在墙面固定钢制支架，通过四颗螺钉将支架与墙面基层牢牢锁紧，支架上预留了与设备底部匹配的插接滑槽，设备可顺着滑槽推入到位，最后通过一颗隐藏在Bb标识盖板下的锁紧螺钉完成设备与支架的固定，整个安装过程不需要在设备外壳外露位置设置螺钉孔，兼顾了外观完整性与防拆卸的安全需求。

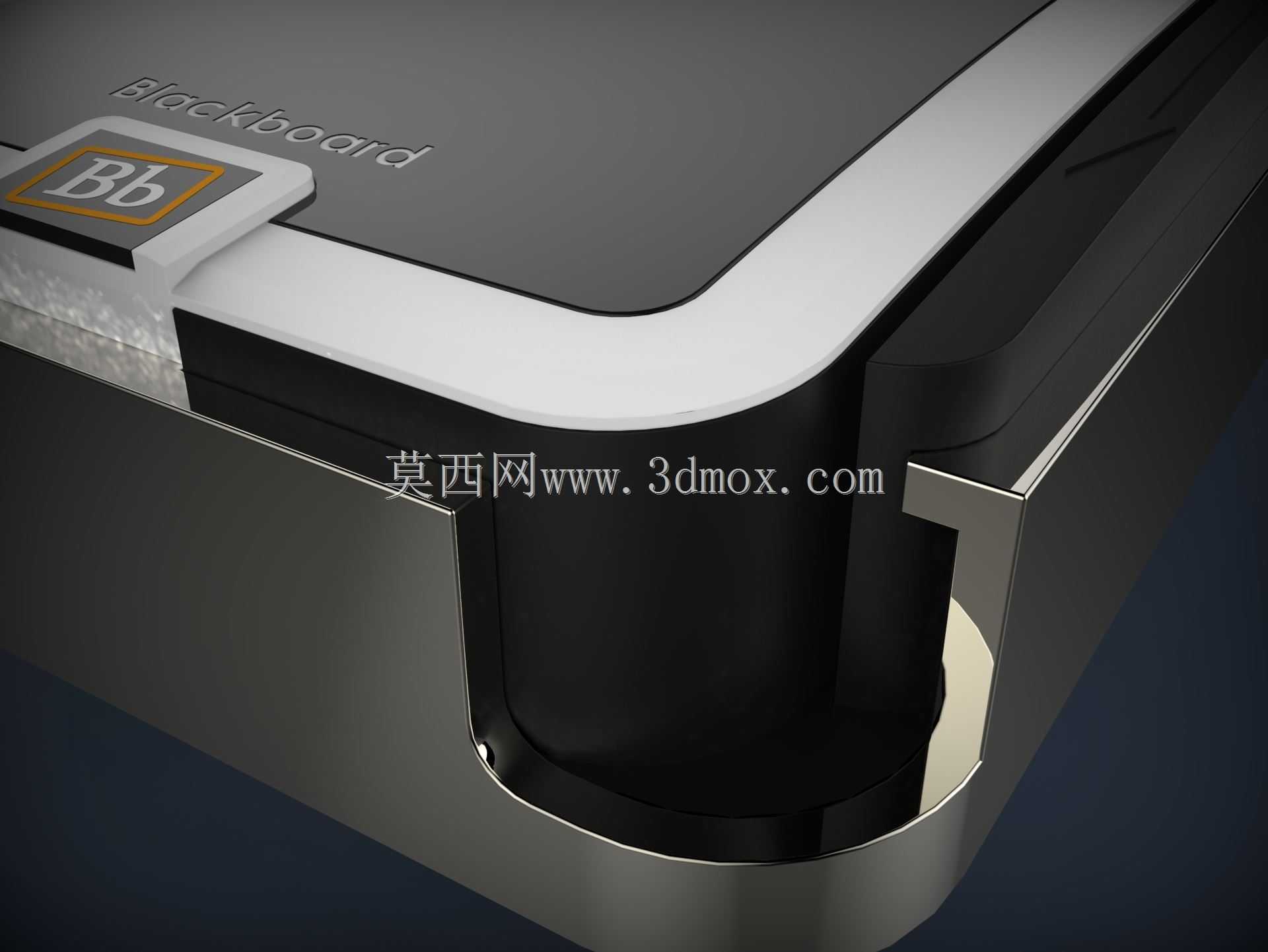

从安装边界尺寸来看，钢制支架的外轮廓尺寸略大于设备本体，墙面开孔范围控制在支架覆盖区域内，不会在支架外侧留下多余的安装孔洞，设备本体厚度控制在常规门禁设备的合理区间，不会过度突出墙面影响通道通行宽度，支架底部做了内凹的让位缺口，方便安装时手指托举设备对位滑槽，也能在后期维护拆卸时提供受力点位。设备上壳采用耐磨的硬质塑料材质，下壳与支架接触的位置做了局部加厚处理，避免多次插拔拆装造成连接位磨损松动，感应区域的外壳厚度做了减薄处理，在保证结构强度的前提下尽可能降低外壳对磁条识别信号的衰减影响，顶部的出声孔采用矩阵式排布，既可以传递识别成功的提示音，也能避免大颗粒杂物直接进入设备内部。

实际选型适配时，这款设备的安装支架可适配普通砖墙、混凝土墙、轻质隔墙等多种校园常见墙面类型，针对轻质隔墙场景可适当增加支架固定螺钉的数量，分散设备承重避免墙面局部受力过大造成开裂。设备的接线口设置在底部与支架贴合的位置，安装到位后接线口会被支架完全遮挡，避免线路外露被拉扯损坏，也能提升整体外观的整洁度。日常使用过程中，钢制支架的边框略高于设备外壳表面，当有外力撞击到设备安装位置时，会首先接触到钢制支架而非设备外壳，可有效降低设备外壳碎裂、内部电路移位的风险，隐藏式的螺钉设计也避免了学生好奇拧动螺钉造成设备脱落的安全隐患，整体结构设计完全贴合校园场景的使用需求，在识别功能之外充分考虑了公共场景下的设备防护、安装可靠性与后期维护的便捷性。
