电气设备用变压器铰接连接结构

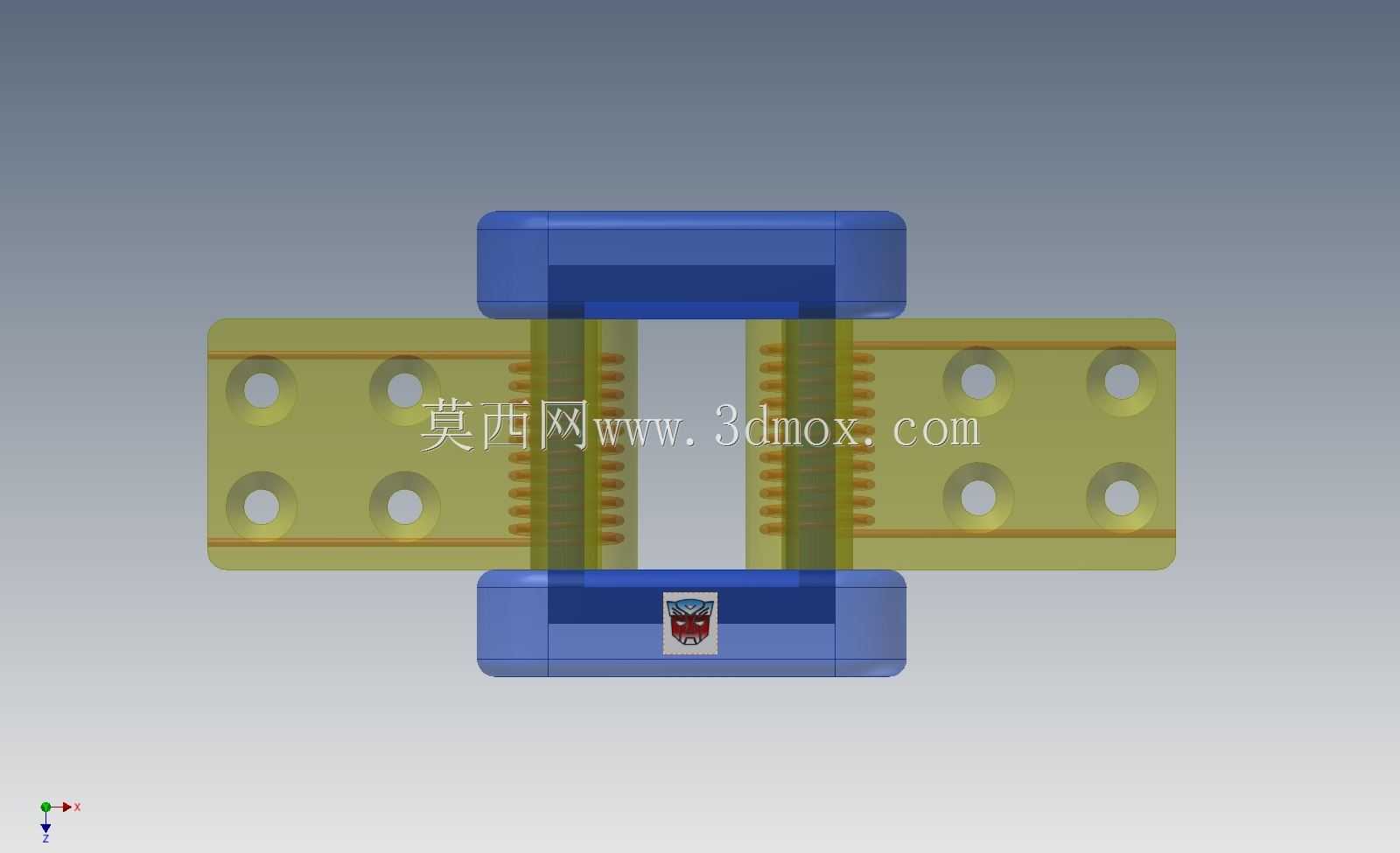

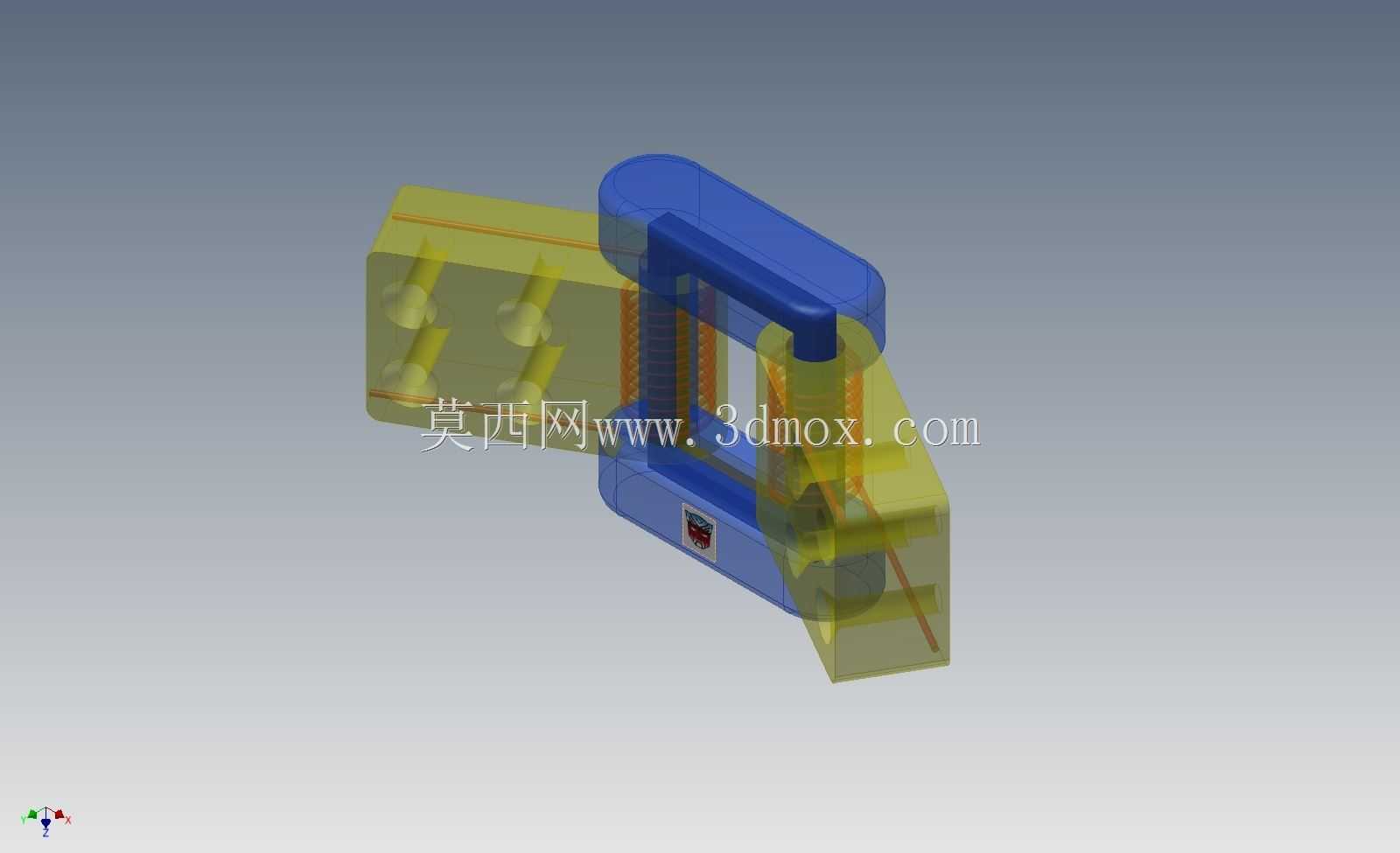

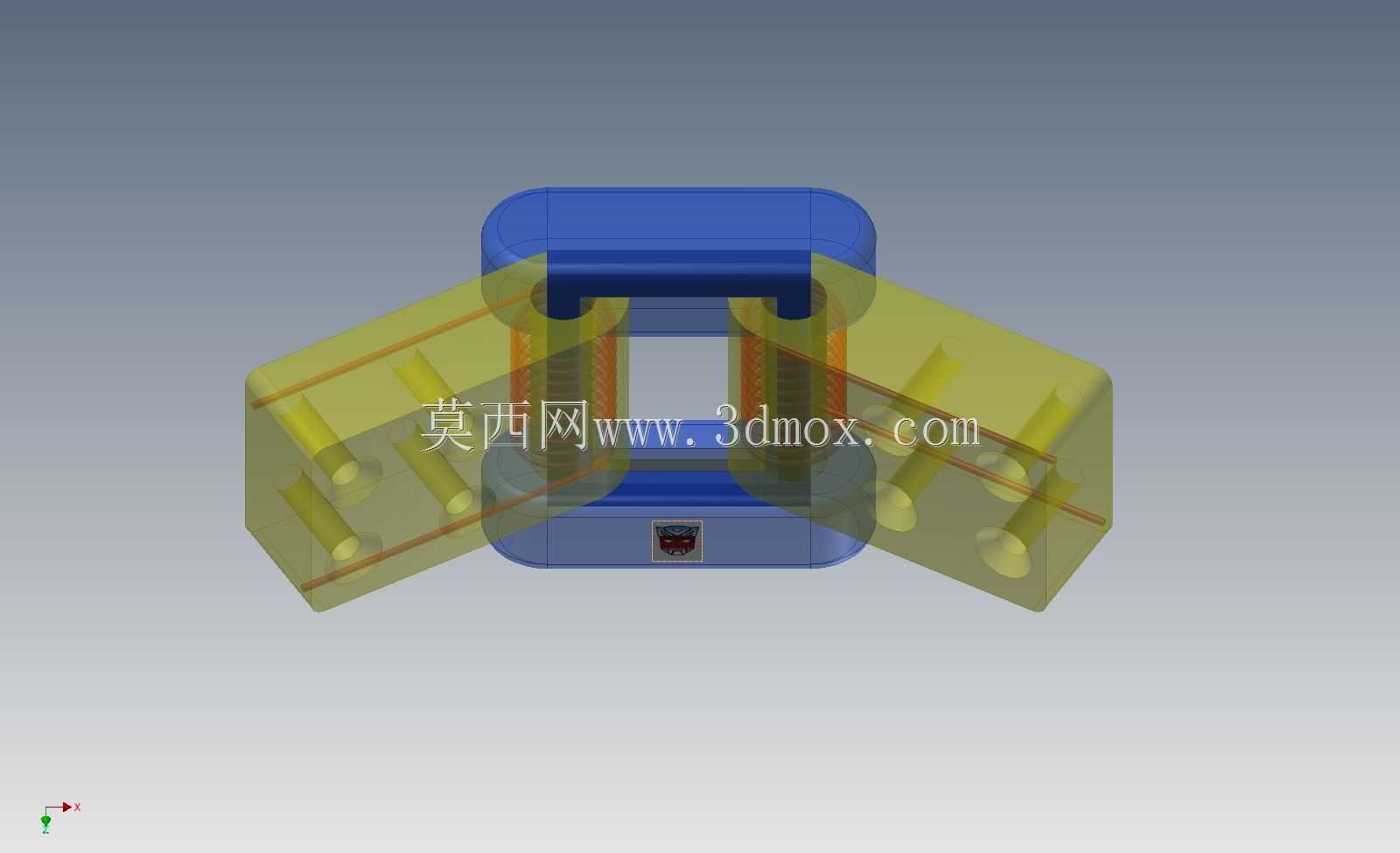

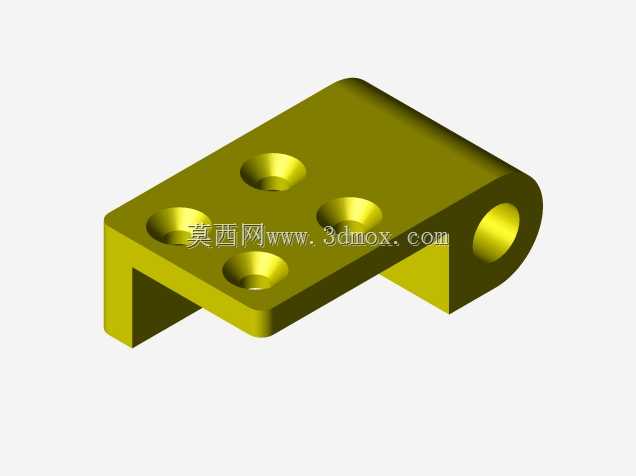

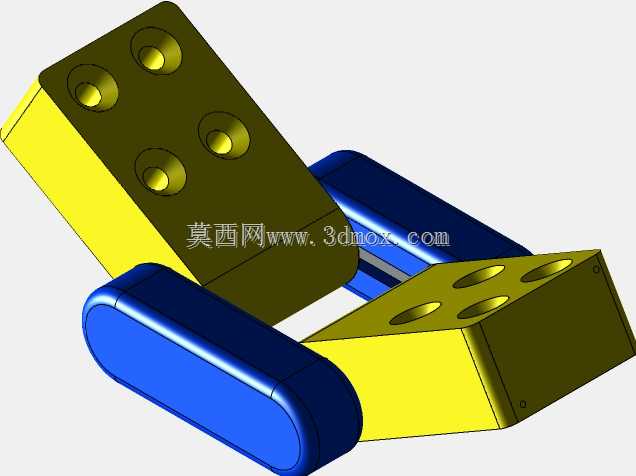

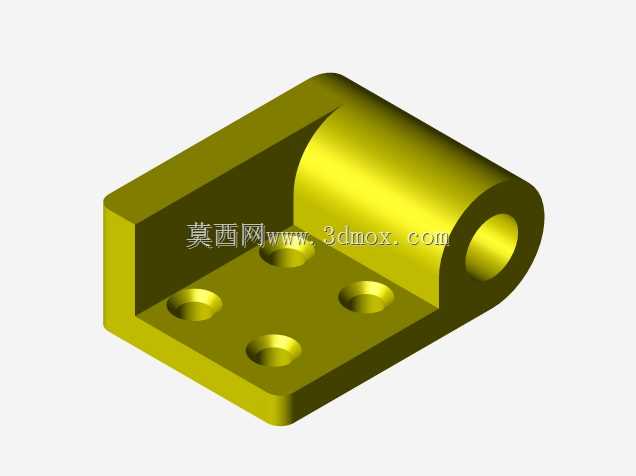

在中低压输配电设备、工业电气控制柜以及特种电源装置的内部结构搭建中，铰接类导电连接部件一直是兼顾结构固定与电气导通需求的核心小件，这类部件既要满足变压器绕组引出端与外部接线排之间的可靠连接，还要抵消设备运行过程中因温升形变、振动带来的装配应力，避免硬连接状态下出现的焊缝开裂、接线端子松脱等故障。本次涉及的铰接结构，正是针对小型干式变压器、控制变压器的接线端连接需求设计，区别于常规纯机械承重类铰链，它在结构铰接的基础上兼顾了导电接触面的贴合度要求，两个对称布置的安装基板采用黄铜基材加工，表面做钝化处理避免长期使用出现氧化层增厚导致的接触电阻上升，每侧基板上预留四个对称布置的安装通孔，孔位公差按照H7级精度控制，既可以适配M4规格的铜接线螺栓，也能满足抽芯铆钉的快速装配需求，安装孔的中心距严格匹配市面主流100VA-500VA容量控制变压器的接线端安装位尺寸，不需要额外做安装面的二次加工就能直接替换原有硬连接排。中间的铰接转动部分采用绝缘性能优异的聚酰胺基材做轴套隔离，避免两侧安装基板在转动过程中出现直接摩擦产生金属碎屑，同时轴套的介电强度满足2kV工频耐压测试要求，不会在高压脉冲工况下出现击穿爬电问题。从设计思路上看，这款结构没有采用常规铰链的通轴穿接方案，而是在两个基板的对接端做了交错排布的梳齿状接触结构，每侧梳齿的接触面都做了滚花处理，当铰接角度调整到位后，梳齿之间的啮合面能形成多点接触，相比平面搭接的连接方式，有效导电接触面积提升了40%以上，能承载额定16A的持续工作电流，短时过载电流耐受能力达到120A/1s，完全匹配小型控制变压器的输出端载流要求。上下两端的蓝色限位端盖采用阻燃ABS材质注塑成型，端盖内侧预留了与梳齿结构匹配的限位卡槽，当铰接角度调整到0度也就是两基板处于同一直线状态时，卡槽会与梳齿端部的定位凸台卡合，避免设备运输过程中铰接部位出现自由晃动导致的接线端拉扯，同时端盖的外边缘做了R2的圆角处理，避免装配过程中尖锐边角划伤操作人员的手部或者线缆绝缘层。在实际安装场景中，这款铰接结构可以适配变压器侧装、倒装等多种非标准安装姿态，当变压器安装空间存在接线角度偏差时，不需要弯折铜排就能通过铰接结构的转动调整接线方向，最大转动角度可以达到正负15度，调整到位后通过轴端的紧定螺钉锁定角度，不会在长期运行中出现角度偏移。需要注意的是，这款结构的安装边界要求铰接部位距离周边金属柜体的最小安全间隙不小于8mm，避免高压工况下出现对地放电，同时安装时要在连接螺栓处加装蝶形弹簧垫圈，抵消温度循环变化带来的螺栓预紧力衰减，保证接触面的接触压力长期稳定在8-12N的合理区间，既不会因为压力过大导致基板变形，也不会因为压力不足导致接触电阻上升引发局部过热。从结构可靠性验证的角度，这款铰接结构在通过1000次角度调整循环后，接触电阻的变化率不超过初始值的10%，绝缘轴套的磨损量小于0.02mm，完全满足电气设备全生命周期的使用要求，相比传统的铜排弯折加螺栓固定的连接方式，装配效率可以提升60%以上，同时能吸收设备运行中产生的微幅振动，降低接线端的疲劳应力，在小型工业控制变压器、轨道交通车载辅助变压器、新能源充电桩内置隔离变压器的接线结构中都有明确的适配场景。
