大小啮合齿轮传动总成结构设计

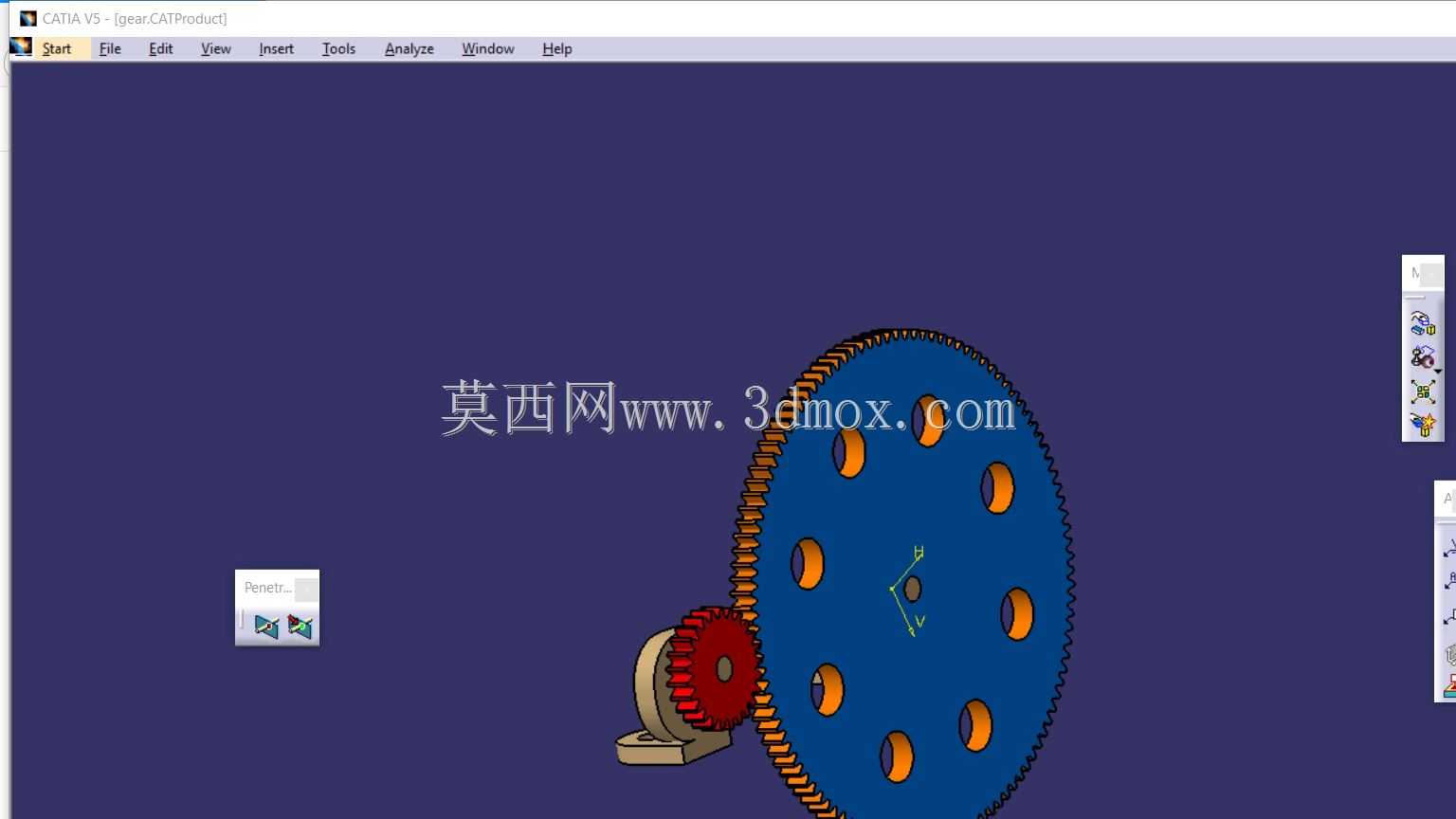

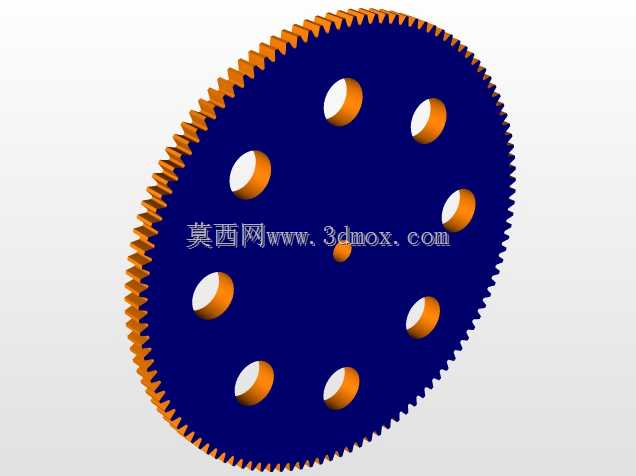

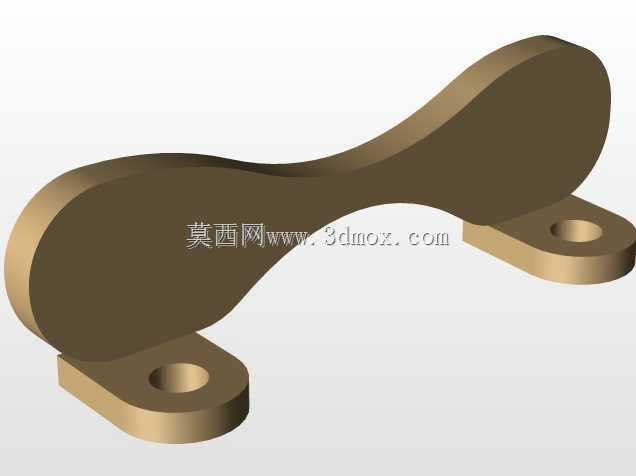

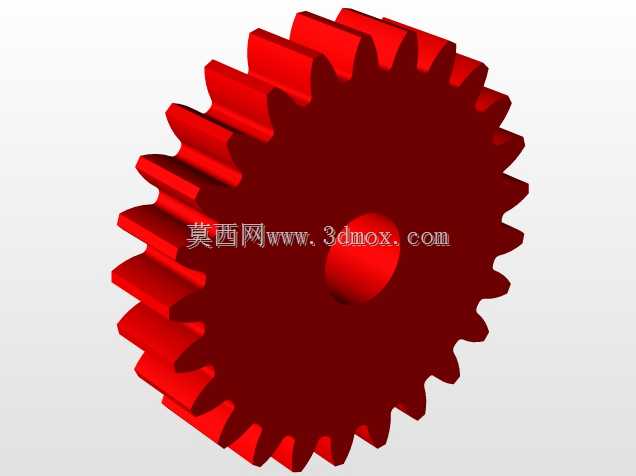

这套啮合齿轮副结构，在轻工输送、小型机床进给、包装设备驱动这类对传动平稳性有要求的场景里适配性很强，核心作用是把输入端的高转速低扭矩动力，通过固定传动比转换为低转速大扭矩输出，匹配执行端的负载需求。设计时先敲定了两轴的中心距边界，这是整套结构安装的核心基准，小齿轮轴的安装座预留了标准螺栓孔位，能直接固定在设备的安装基板上，大齿轮的中心孔做了键槽结构，可直接对接输出轴，不需要额外做转接法兰，能压缩整套传动单元的轴向安装空间。从功能特性上看，小齿轮采用带支撑座的悬臂安装结构，支撑座的轴孔做了公差配合设计，能保证小齿轮运转时的径向跳动控制在合理范围内，避免啮合时出现卡滞、偏磨的问题；大齿轮轮盘上均匀分布的减重孔，在不降低轮体结构强度的前提下，有效降低了转动惯量，设备启停时的冲击会更小，传动响应更灵敏。齿形参数匹配时严格按照啮合原理做了侧隙预留，常温工况下不会出现热胀卡齿的问题，同时能保证传动过程中没有明显的回差，对于需要正反转切换的传动场景，能减少反向冲击带来的零件损耗。设计过程中没有做多余的异形结构，所有轮体、支撑座的轮廓都适配常规的加工工艺，支撑座的底面做了平面度要求，安装时不需要额外配磨就能保证装配精度，大齿轮的端面也做了垂直度公差约束，和输出轴装配后不会出现端面偏摆，能有效降低运转时的噪音。安装边界上，整套结构的径向最大尺寸以大齿轮的齿顶圆为限，轴向尺寸从支撑座安装面到大齿轮外侧端面的距离做了严格控制，不会和设备内部的其他走线、相邻构件产生干涉，小齿轮的输入端做了标准轴伸，能直接连联轴器对接驱动电机，不需要额外定制转接件。实际应用中，这套齿轮副不需要额外做复杂的润滑回路，只要定期在啮合面涂抹润滑脂就能满足长期运转需求，维护成本很低，对于中小功率的传动场景，能替代部分结构复杂的减速器单元，在保证传动比准确的前提下，降低设备的整体制造成本。建模时对齿根过渡曲线做了准确还原，能直接用于后续的有限元强度校核，验证轮齿的接触强度和弯曲强度是否满足负载要求，支撑座的加强筋结构也做了细节还原，装配时可以直接参考模型的配合关系做公差分配，减少现场装配的调试工作量。
