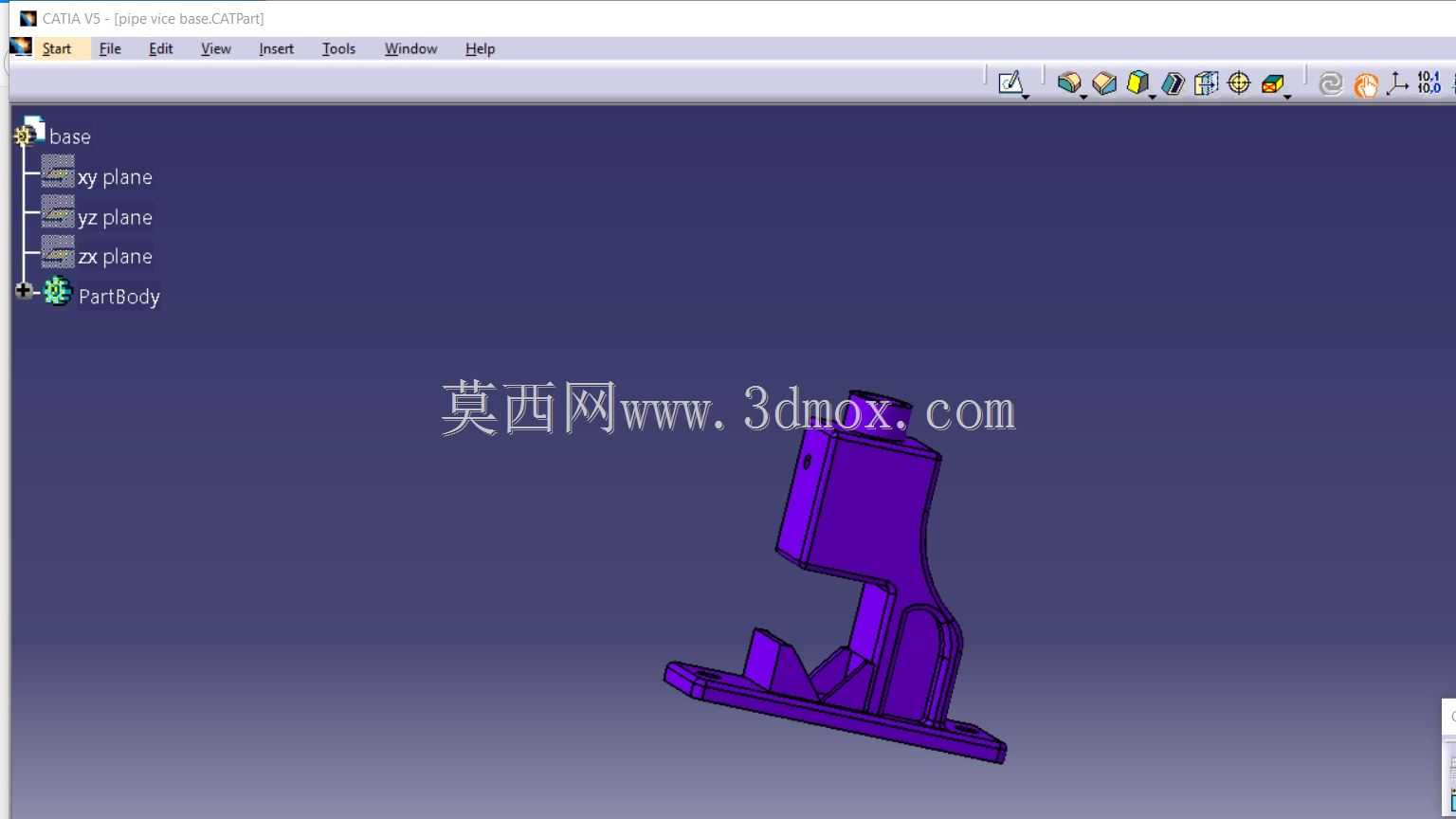

手动夹持类管钳结构三维数模

日常管路安装、设备维保场景里，管钳是绕不开的手动夹持工具，不管是民用给排水管路拆装、工业液压管路紧固，还是小型设备的管件对接作业，都需要依靠这类工具提供足够的夹持扭矩，避免管件表面打滑造成的安装失效。这款管钳的结构设计完全围绕实际作业的受力需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的功能逻辑。从整体结构来看，钳身主体采用一体化的支撑臂设计，底部的安装基座预留了标准的螺栓固定孔位，当需要进行大扭矩管件拆装时，可以将基座通过螺栓固定在工作台面，形成稳定的夹持支点，避免作业过程中钳身偏移，这一设计也适配了固定工位的批量管路预装作业，不用全程手持发力，能降低一线装配人员的劳动强度。夹持端的齿形结构做了渐变式的倾角设计，咬合管件时，齿尖会随着施加的握力增大逐步嵌入管件表层，不会因为扭矩提升出现打滑脱开的情况，同时齿面的排布避开了管件的密封面位置，防止拆装过程中破坏管路的密封结构，造成后续安装的渗漏隐患。活动钳口的导向槽和钳身的导轨做了等间隙配合设计，调整夹持口径时滑动顺畅无卡滞，配合锁紧结构可以在适配不同管径的管件时保持稳定的夹持间距，不会因为受力出现钳口移位的问题。设计过程中优先考虑了作业时的受力传递路径，握把位置的力臂长度经过反复校核，普通人手施加正常握力时，夹持端就能输出足够的咬合扭矩，满足常规金属管件、硬质塑料管件的拆装需求，不会出现力臂过短导致发力困难、或者力臂过长造成钳身变形的问题。外形尺寸上，整体结构的安装边界控制合理，底部基座的长宽尺寸适配常规工作台的T型槽间距，不需要额外制作转接板就能直接固定，钳身最大开合角度覆盖了日常作业常见的管径范围，从细口径的仪表管路到常规的供水主管都能可靠夹持。钳身的过渡位置全部做了圆角处理，没有尖锐的棱角，避免作业过程中剐蹭操作人员的手部或者周边管线，同时应力集中位置做了局部加厚处理，承受大扭矩载荷时不会出现断裂变形的问题。在实际的设备维保场景中，这类管钳除了手持使用外，固定安装后还可以作为简易的管路工装，配合其他工具完成管件的套丝、切割等预处理作业，不需要额外采购专用的台钳夹具，能降低小型维修班组的工具采购成本。结构建模过程中，所有配合面的公差都按照手动工具的行业标准预留，活动部件的运动间隙控制在合理范围，既不会因为间隙过小出现卡滞，也不会因为间隙过大造成夹持精度不足，钳身的壁厚分布按照受力仿真结果做了优化，非主要受力位置适当减薄来控制整体重量，主要受力位置加厚保证结构强度，兼顾了便携性和结构可靠性。
