带挂钩拉伸弹簧机械结构设计

在各类需要提供复位拉力、张紧限位的机械结构场景中，带端钩的拉伸弹簧是应用频次极高的弹性连接件，小到小型电器的触点复位结构、健身器材的阻力提供单元，大到工业设备的门体复位机构、输送线的张紧调节组件，都能见到这类构件的身影。这类弹簧钩的核心功能，是在承受轴向拉力时通过自身螺旋段的弹性形变储存机械能，当外加载荷撤除后可带动相连构件回到初始位置，同时两端的挂钩结构可以直接与安装位的销轴、挂孔配合，省去额外的连接紧固件，大幅降低装配环节的复杂度。

从结构设计逻辑来看，螺旋弹簧段的有效圈数、节距、线材直径直接决定了整体的刚度系数与最大许用拉伸量，设计时需要先匹配实际工况下的工作拉力范围，核算弹簧在最大拉伸长度下的切应力是否处于材料许用应力区间内，避免出现塑性形变导致弹力失效。两端的挂钩结构采用与螺旋段同材质线材一体弯折成型，弯折处的圆角半径需要严格控制，过小的弯折圆角会造成局部应力集中，在反复拉伸载荷作用下容易出现挂钩断裂的问题，通常弯折内圆角半径不小于线材直径的1.5倍，才能保证长期交变载荷下的结构强度。

安装边界层面，这类弹簧钩的安装空间需要预留出弹簧自由长度与最大拉伸行程的总轴向尺寸，径向方向需要留出不小于弹簧外径1.2倍的空间，避免弹簧拉伸过程中出现径向偏摆与周边构件发生剐蹭磨损。挂钩的开口尺寸需要匹配对应安装销轴的直径，通常挂钩开口间隙比销轴直径大0.2-0.5mm，既保证安装时的操作便利性，也能避免工作过程中挂钩从安装位意外脱出。

实际工况应用中，这类弹簧钩常被用于各类需要恒定拉力维持张紧状态的场景，比如农机设备的传动皮带张紧结构，通过弹簧钩提供的持续拉力保证皮带始终处于合适的张紧度，避免传动过程中出现打滑丢转的问题；又比如各类箱柜设备的门体自动闭合结构，开门过程中弹簧被拉长储存弹力，松手后弹簧收缩带动门体自动回位，不需要额外加装锁扣或者闭门装置。还有部分小型起重辅助设备中，这类弹簧钩会作为防坠结构的辅助弹性件，在主承重结构出现瞬时载荷波动时提供缓冲拉力，降低刚性冲击对整体结构的损伤。

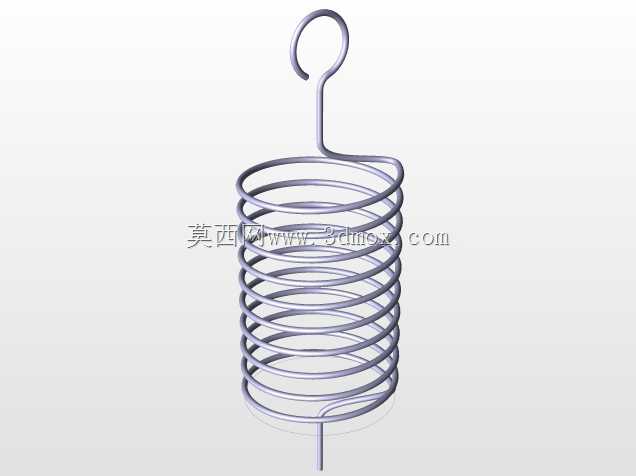

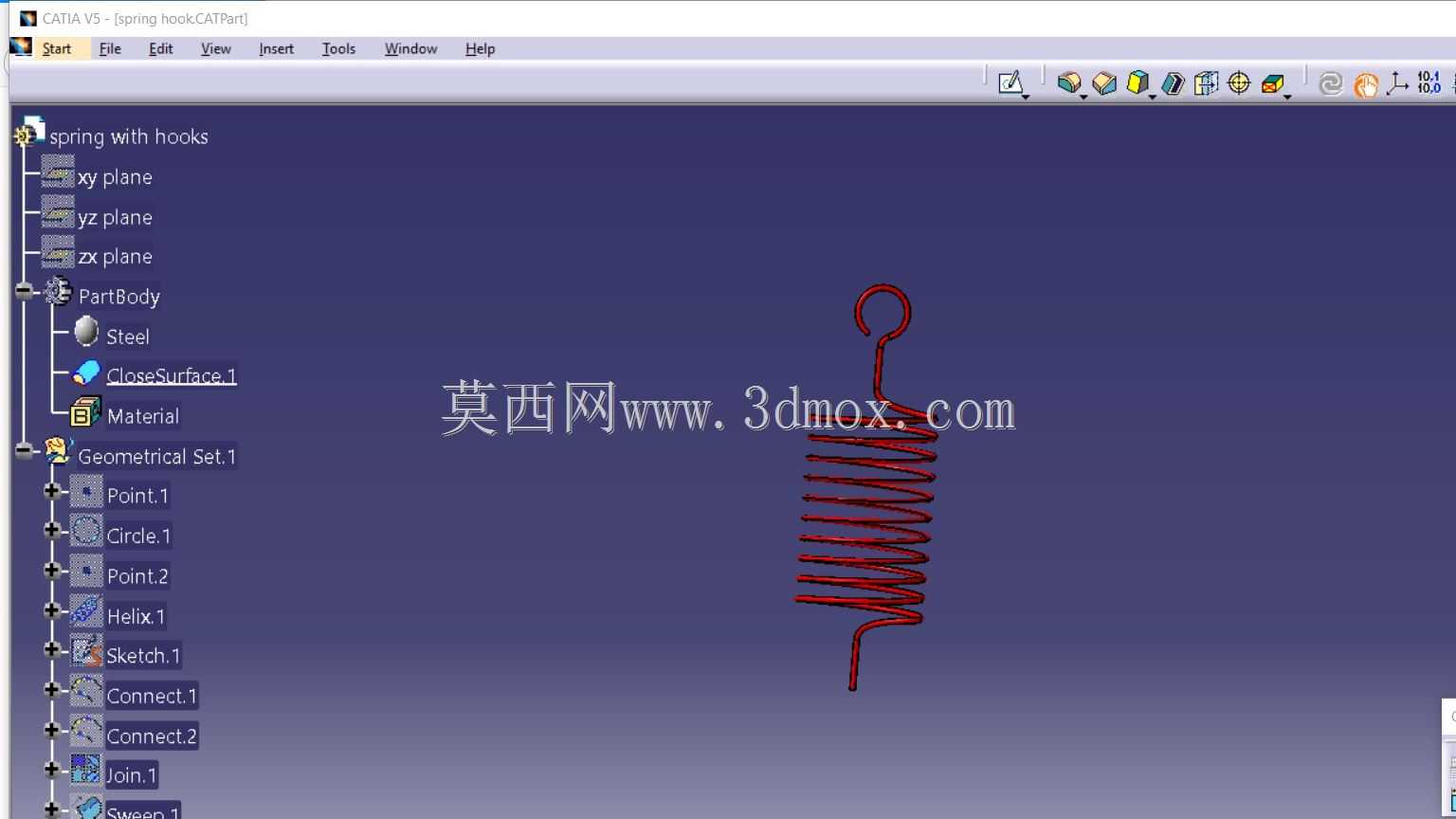

建模过程中需要重点关注螺旋线的生成参数与挂钩段的平滑过渡，螺旋升角需要匹配设计的节距参数，保证每一圈弹簧的间距均匀，避免出现圈距不均导致的受力偏载问题。挂钩与螺旋段的衔接位置需要做相切过渡处理，不能出现硬折角，否则在有限元应力分析时会出现应力奇异点，导致仿真结果与实际受力情况出现偏差。线材的扫描路径需要保证全程曲率连续，这样加工出来的弹簧才不会出现局部应力集中的问题，实际使用寿命才能达到设计预期。

不同工况下选用的弹簧材质也有区别，普通室内常温环境下选用碳素弹簧钢丝即可满足强度与弹性要求，在潮湿或者有腐蚀介质的工况环境中，则需要选用不锈钢弹簧线材或者做表面镀层处理，避免锈蚀导致的线材强度下降、弹力衰减问题。对于需要承受高频交变载荷的场景，还需要对弹簧做喷丸强化处理，提升表面残余压应力，延缓疲劳裂纹的产生，延长构件的实际使用寿命。
