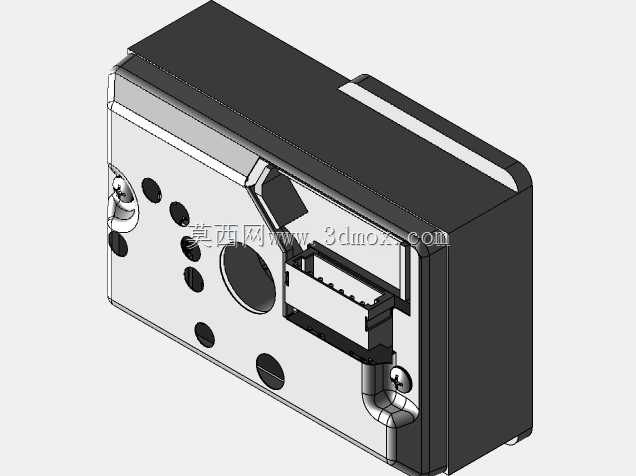

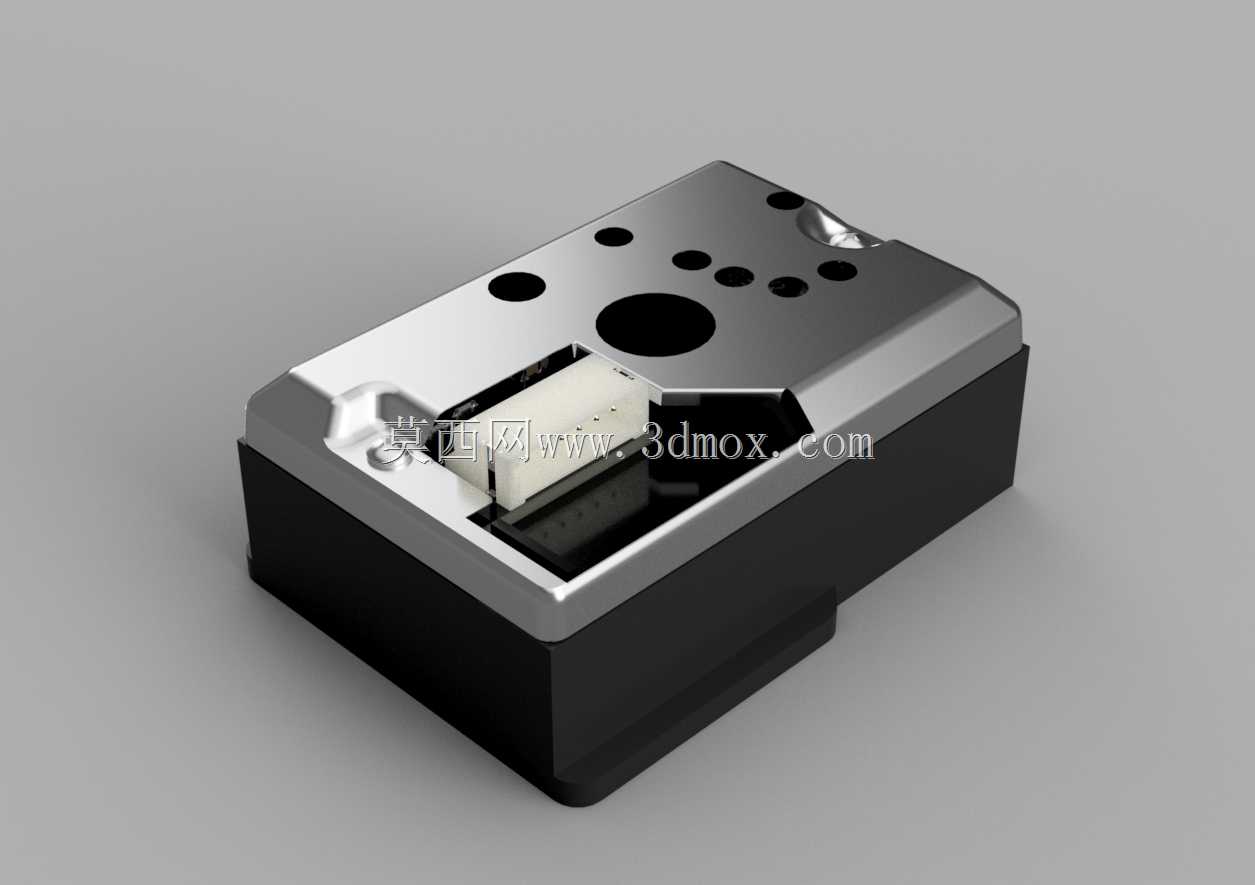

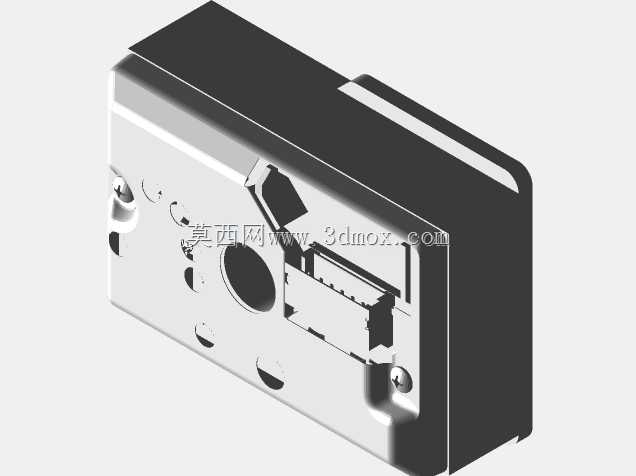

夏普GP2Y1010光学灰尘检测传感器结构

这款光学式灰尘检测模块，常被集成在各类空气品质监测终端、新风系统进气采样端、家用空气净化器实时检测回路、车载空调空气质量检测单元中，用来捕捉空气中悬浮的细颗粒物浓度变化，为设备的运行档位调整、净化模块启停提供实时的采样数据支撑。从结构设计来看，模块采用上下分层的壳体布局，上半部分为金属屏蔽罩，下半部分为黑色工程塑料基座，金属罩表面开设的多组不同孔径开孔，既预留了光学发射与接收端的光路通道，也能让待检测的空气顺畅流入检测暗腔，同时金属材质的屏蔽罩可以隔绝外界杂散光、周边电路的电磁干扰，避免检测数据出现异常跳变，保障采样精度。模块侧面预留的插接式接线端口，采用标准间距的排针接口定义，适配常规的线束接插件，不需要额外焊接工序就能完成电路连接，适合批量装配时的快速作业。在安装边界设计上，模块整体为规整的长方体构型，底部基座做了轻微的收边处理，壳体边角做了小圆弧过渡，既避免装配时锐边划伤操作人员，也能适配紧凑的设备内部安装空间，安装时仅需要预留对应长宽高的装配间隙，不需要额外设计复杂的固定结构，可通过卡扣或者两颗小规格螺丝直接固定在设备内部的安装柱上，安装孔位的间距做了标准化设计，适配多数常规传感模块的安装位尺寸。从功能实现逻辑来看，模块内部的暗腔结构做了消光处理，避免内部光路出现漫反射干扰检测结果，进气孔的位置设计避开了光路直射区域，让流入的空气可以均匀穿过检测光路，保障采样的代表性，同时壳体的拼接缝隙做了错位挡边设计，避免外界杂散光从拼接缝隙进入暗腔影响检测精度。在实际选型适配时，需要注意模块的安装位置要远离设备内部的强电磁干扰源，同时要避开设备内部的气流死区，保障待检测空气可以顺畅流经检测腔，不要将模块安装在直接对着出风口或者容易积灰的位置，避免长期使用后灰尘附着在光学透镜表面导致检测灵敏度下降。
