弯管式法兰连接金属支撑接头结构

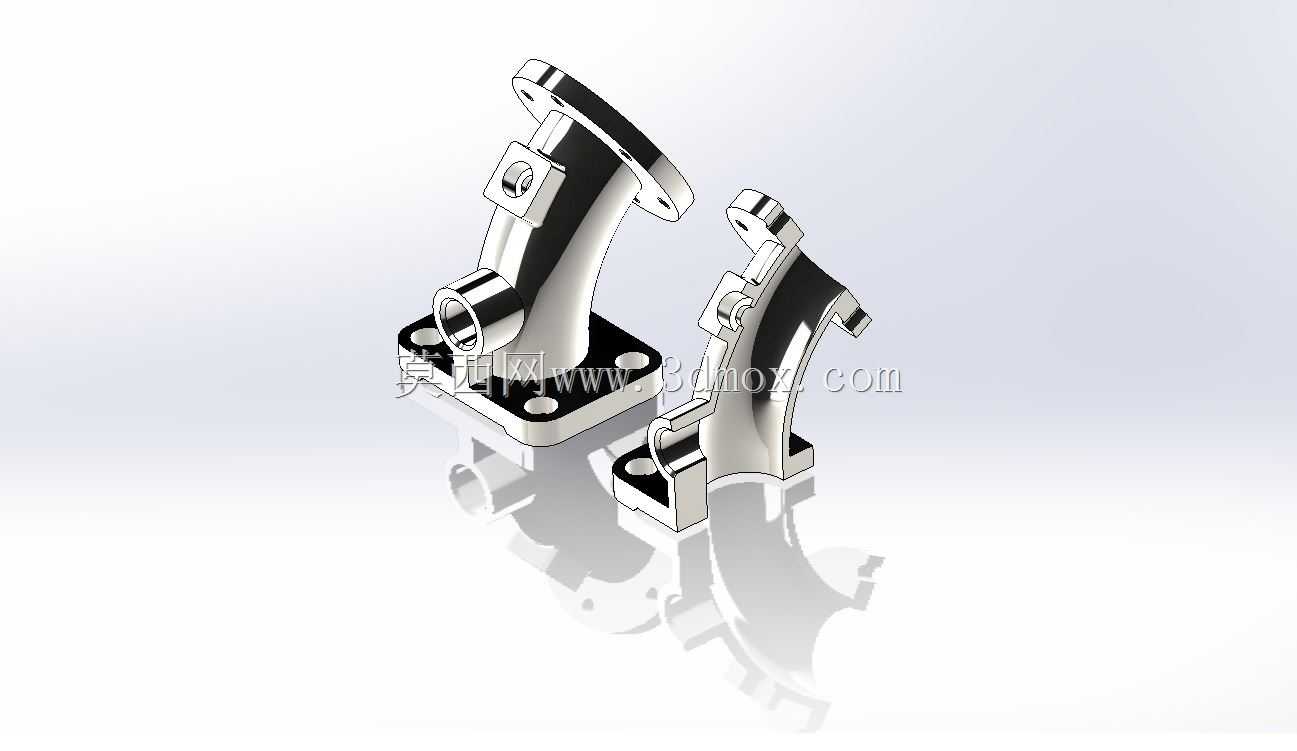

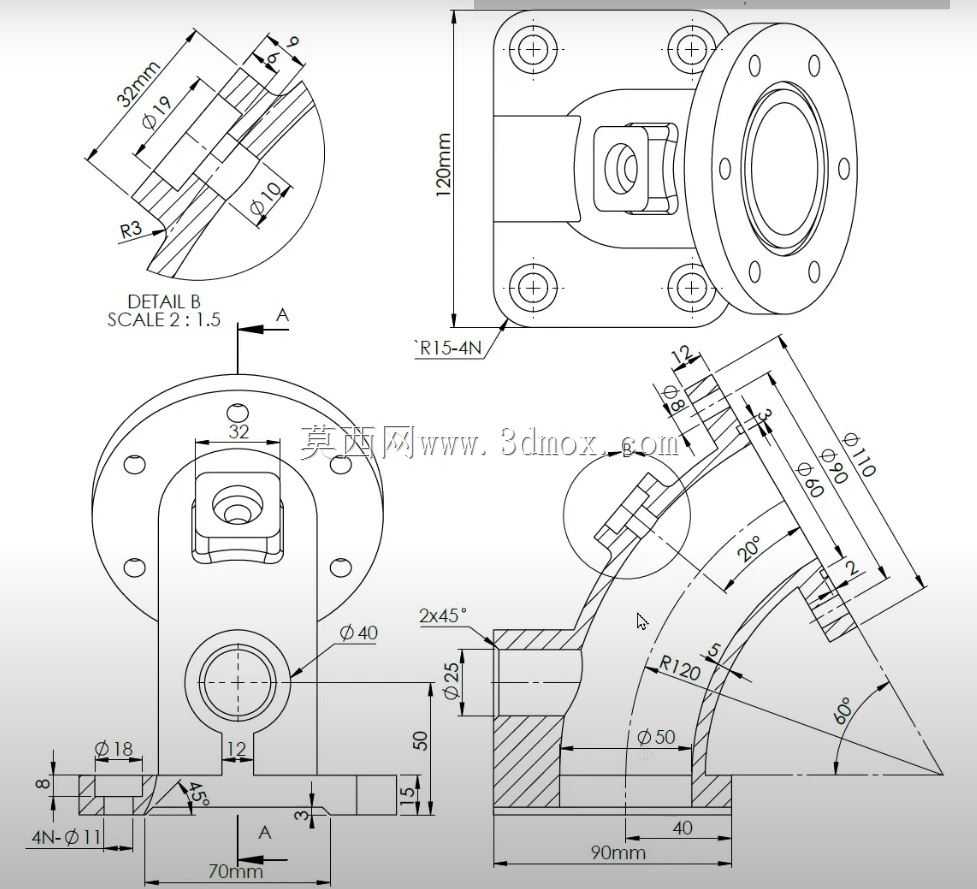

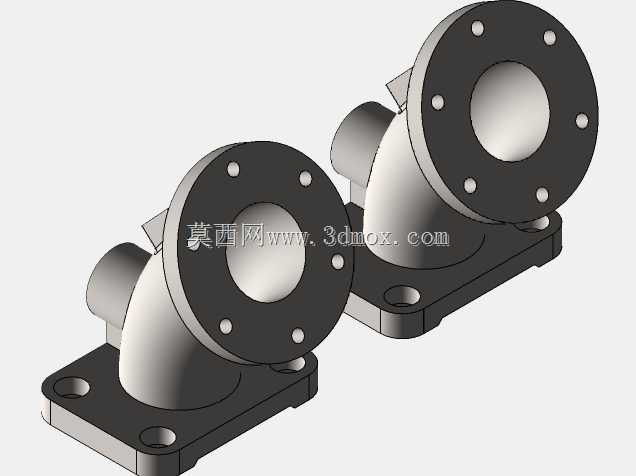

这类弯管式带法兰安装基座的金属接头，在流体输送管路系统、小型液压动力单元、气动控制回路里都有广泛应用，核心作用是实现不同走向管路的转向连通，同时通过自身带的安装法兰与基座，完成管路节点的刚性固定，避免管路运行过程中因为流体脉动、设备振动出现接口松脱、管路移位的问题。从实际使用场景来看，这类接头常布置在设备内部管路排布紧凑的区域，比如小型液压站的阀组外接管路、自动化生产线的气动分支节点、小型工艺设备的流体进出端，既承担管路转向的连通功能，又能作为管路的固定支撑点，减少额外管夹的布置数量，压缩管路安装占用的空间。从设计思路上看，接头整体采用弯管流道结构，流道内壁做了平滑过渡处理，没有直角突变的结构，能有效降低流体经过转向位置时的阻力损失，减少流体紊流带来的振动和噪音；两端分别设置了带螺栓孔的连接法兰，一端法兰用于对接外部管路或者阀件接口，另一端的方形安装基座带四个固定螺栓孔，能够直接通过螺栓锁紧在设备的安装面板或者机架立面上，安装定位简单，固定可靠性高。接头的安装边界需要重点关注，弯管段的转向角度为固定90度，安装前需要确认基座安装面与对接管路的相对位置，避免安装后弯管段与周边设备构件出现干涉；法兰端的螺栓孔采用均布设计，适配同规格标准法兰的安装尺寸，不需要额外做转接加工；基座的安装面做了铣平处理，安装时配合密封垫片就能保证连接位置的密封性，不会出现流体渗漏的问题。结构细节上，接头的管壁厚度根据常规工况的压力等级做了匹配设计，既满足承压强度要求，又不会因为壁厚过大造成整体重量超标，弯管外侧的壁厚做了适当加厚，抵消流体转向时对管壁外侧的长期冲刷磨损，延长零件的使用寿命；接头外侧还预留了小型传感器或者测压接头的安装接口，可以根据实际使用需求，在不拆解主管路的情况下加装压力检测元件，方便后续设备运行过程中的工况监测。
