90度方形法兰连接弯管接头结构

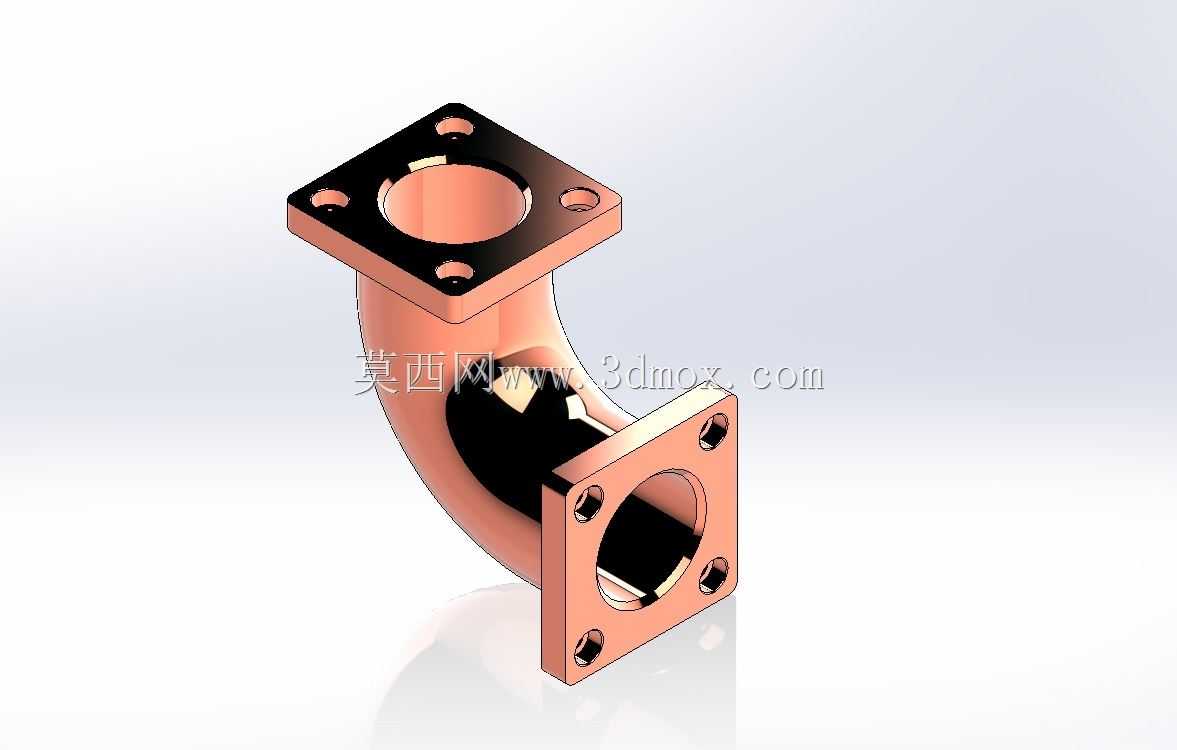

这类90度方形法兰弯管接头，主要应用在液压系统、润滑管路、中低压流体输送管线的转向接驳场景，在机床液压站、工程机械油路、工业设备冷却循环管路中十分常见，作用是在有限安装空间内完成管路90度转向，同时通过法兰结构保证连接位置的密封可靠性与连接强度，避免螺纹连接在长期振动工况下出现的松脱渗漏问题。从结构设计来看，两端采用方形法兰结构，每个法兰端面均匀布置4个安装螺栓孔，安装时可根据管路走向调整法兰的周向安装角度，相比圆形法兰在小空间内的对位便利性更高，法兰端面预留密封槽安装位，可适配O型圈或者密封垫片，满足不同压力等级的密封需求。弯管部分采用圆弧过渡结构，弯曲半径经过流体阻力优化，既避免直角弯折带来的流道突变造成的流体压损过大、局部紊流问题，也能减少流体中杂质在弯折位置的沉积，同时圆弧过渡的壁厚均匀性更好，在承压工况下应力分布更均匀，不会出现直角位置的应力集中导致的管路开裂风险。在安装边界上，两端法兰的安装孔位中心距、法兰端面厚度、弯管的中心高度都按照通用管路接驳标准设计，可直接匹配同规格的方形法兰管路、阀块安装面，不需要额外加工转接件，安装时螺栓从法兰孔穿入后锁紧即可，安装效率比传统焊接弯管更高，后期维护拆卸也更方便，不需要切割管路就能完成接头更换。设计过程中重点考虑了工况适配性，弯管的壁厚根据常用的1.6MPa-6.3MPa工作压力范围做了冗余设计，法兰盘的厚度经过受力校核，在螺栓额定锁紧力矩下不会出现法兰变形导致的密封面贴合不严问题，内壁做了光滑过渡处理，降低流体输送过程中的阻力损失，对于输送液压油、冷却水、低压气体的管路场景都能适配。在实际设备布局中，这类弯管接头常用来连接阀组出油口与执行机构管路，或者设备内部不同模块之间的管路转向，相比直角管接头的通流能力更强，适合通径稍大的管路使用，方形法兰的结构在安装空间狭窄的设备内部，比圆形法兰更节省横向安装空间，四个螺栓的锁紧力分布均匀，长期受管路振动影响也能保持稳定的密封性能，不会出现偏载导致的渗漏。
