异径内外螺纹过渡连接接头结构

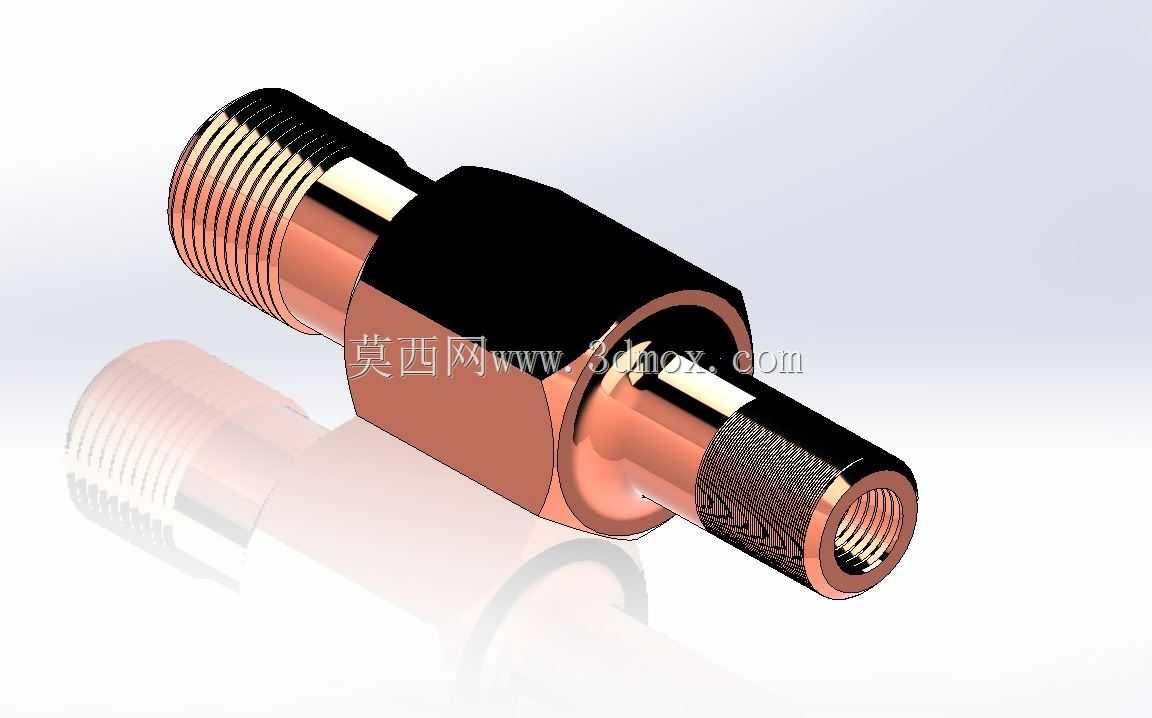

这类异径螺纹过渡接头，在液压站油路布设、小型气动控制回路、制冷系统冷媒管路、车间压缩空气支管路改造场景中应用极广，核心作用是解决不同通径、不同螺纹形式管路之间的对接问题，避免现场施工时强行套丝、焊补改造带来的密封失效风险。从结构设计来看，接头中部设置的六角台是专门为安装工况预留的受力位，现场装配时可以用标准开口扳手直接卡持施力，不需要额外做夹持工装，能有效避免拧装过程中接头本体变形，同时六角台的两个端面分别作为两侧螺纹装配的定位止口，当两端管路拧装到位后，端面会和管路接头的密封面贴合，配合生料带或者铜密封垫就能实现可靠密封，不会出现螺纹拧入过深导致的通径堵塞问题。接头两端的螺纹参数是根据实际通径匹配的，一端为外螺纹结构，适配带有内螺纹的阀块、泵体接口，另一端为内螺纹结构，适配带有外螺纹的硬管、软管接头，中间的过渡流道做了圆弧倒角处理，没有直角台阶，流体经过时不会产生明显的紊流和压损，对于输送液压油、压缩空气、低压冷媒这类介质来说，能有效降低管路振动和噪音。设计过程中需要严格控制两端螺纹的同轴度，同轴度公差控制在0.05mm以内，否则装配后会出现管路别劲的问题，长期受流体脉冲压力影响容易在螺纹根部产生应力集中，最终导致接头断裂泄漏。外形尺寸方面，中部六角台的对边尺寸比两端螺纹的大径大4-6mm，既保证扳手有足够的卡持空间，又不会因为体积过大占用过多安装空间，适合在阀组密集、安装空间局促的设备内部使用。两端螺纹的有效旋合长度按照对应通径的螺纹标准取值，外螺纹端预留1-2牙的外露长度，方便后期做密封检查，内螺纹端的螺纹深度比配套外螺纹的旋合长度深2-3牙，避免加工时螺纹孔底部的退刀槽影响装配到位。接头的外表面做了防锈处理，非配合面的粗糙度控制在Ra3.2即可，螺纹配合面的粗糙度控制在Ra1.6，保证螺纹旋合顺畅，同时不会因为表面过于粗糙导致密封填料被刮削脱落，堵塞下游的节流阀、过滤器这类精密元件。现场安装时要注意，不能用管钳直接夹持两端的螺纹柱面，否则会破坏螺纹牙型，导致后续拆卸维护时无法正常拧装，这类接头的额定工作压力根据材质不同可以覆盖1.0MPa-16MPa的区间，能满足绝大多数中低压流体管路的连接需求，不需要额外定制特殊转接件，能大幅缩短现场管路装配的周期，降低改造成本。
