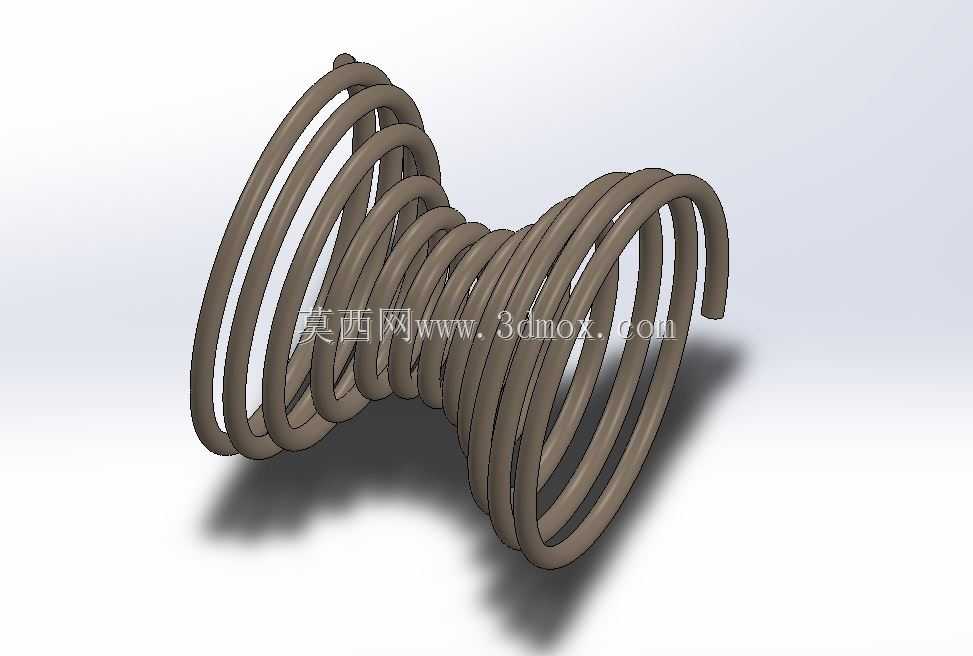

变径鼓形异形螺旋弹簧结构设计

这款变径鼓形螺旋弹簧属于非线性刚度弹性元件，区别于常规等径圆柱弹簧的线性刚度特性，其两端大、中间收窄的鼓形轮廓，让弹簧在受载压缩过程中，刚度会随压缩量增大逐步提升，初始压缩阶段刚度较低，可吸收小幅高频振动，当压缩量达到阈值后，中间密绕段逐步并紧，刚度快速上升，能承受更大冲击载荷，避免刚性碰撞损伤设备构件。在实际工业场景中，这类弹簧常被用于对缓冲行程有分级要求的部位，比如小型精密设备的隔振支座、自动化产线的柔性定位夹具缓冲端、特种阀门的启闭复位机构，部分有特殊安装空间限制的离合机构中，也会采用这类变径弹簧来适配狭窄的安装腔室，不需要额外加装导向套就能避免压缩过程中出现侧向失稳歪斜的问题。从设计逻辑来看，建模时先通过螺旋线生成工具，定义两端螺旋的大径参数、中间段的小径参数，再通过样条曲线平滑过渡三段螺旋的路径轮廓，保证簧丝沿螺旋路径排布时曲率连续，不会出现局部应力集中的拐点。簧丝截面采用标准圆形截面，扫描成型时严格控制螺旋升角的渐变节奏，两端疏绕段的螺距大于中间密绕段，保证受载时疏绕段先发生形变，密绕段后参与承载。安装边界方面，弹簧两端的支撑圈做了并紧磨平处理，两端支撑面的平面度控制在合理公差范围内，安装时不需要额外加装定位销，依靠两端磨平的端面就能贴合安装座的平面，不会出现工作时窜动的问题。相较于常规圆柱弹簧，这款异形弹簧在相同安装高度下，能提供更长的有效缓冲行程，同时非线性的刚度曲线可以匹配复杂的载荷工况，避免常规弹簧在大冲击下出现并圈冲击的异响问题，在对振动控制、缓冲分级有要求的精密机械结构中，能有效提升设备运行的稳定性，减少弹性元件失效带来的设备故障。建模过程中需要重点关注螺旋路径的曲率连续性，避免扫描时出现簧丝扭曲的问题，同时要校核不同压缩量下的簧丝间隙，保证工作行程内不会出现提前并圈的情况，确保刚度变化曲线符合设计预期。
