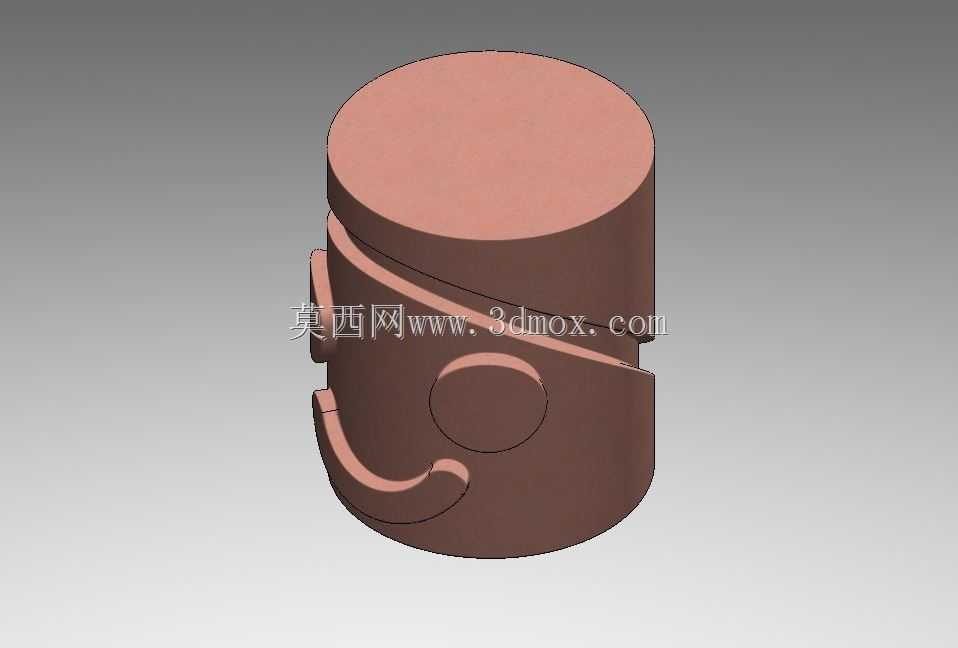

圆柱螺旋槽式包裹锁紧连接构件

这类带螺旋导向槽的圆柱包裹构件，常应用在快换工装、管线快接、小型轴类附件锁紧场景中，替代传统螺纹旋合或螺栓紧固结构，能实现无工具快速拆装，在频繁更换工装夹具的生产线、需要快速接驳的流体管路系统、便携设备的快拆组件里都能见到这类结构的身影。从实际使用需求出发，这类构件的核心功能是通过周向旋转实现径向抱紧，圆柱主体的内腔需要与被包裹的轴类或管类零件外径保持小间隙配合，单边间隙控制在0.02-0.05mm区间，既保证装配时的顺畅推入，又能在锁紧状态下避免径向窜动。设计时首先要确定螺旋槽的升角，升角过小会导致旋转锁紧行程过长，操作效率低，升角过大则会出现自锁失效，受轴向力时容易松脱，通常将螺旋升角控制在3-5度区间，兼顾操作行程与自锁可靠性。构件侧面的弧形卡扣与圆形定位凸台是功能实现的关键，卡扣在螺旋槽导向下随主体旋转逐步卡入被连接件的对应卡槽，凸台则嵌入被连接件的定位凹坑，承担周向限位作用，避免锁紧后出现相对转动。外形上整体采用圆柱构型，外径根据被连接件的尺寸匹配，通常为被包裹件外径的1.2-1.5倍，保证侧壁有足够的结构强度承受锁紧时的胀紧力，轴向长度则根据需要的锁紧行程确定，要保证螺旋槽走完锁紧行程后，卡扣能完全卡入卡槽，同时凸台完全嵌入定位坑。安装时不需要额外紧固件，只需将构件对准被连接件推入到位，沿螺旋槽导向方向旋转约60-90度即可完成锁紧，拆卸时反向旋转相同角度即可拔出，相比传统的螺纹连接，拆装效率能提升70%以上，且不会出现螺纹锈蚀、滑牙导致的拆装困难问题。在结构强度校核上，要重点关注螺旋槽根部的应力集中区域，槽根处做R0.5-R1的圆角过渡，避免反复拆装过程中出现应力疲劳开裂，侧壁厚度根据使用场景的受力情况调整，常规轻载场景下壁厚不小于3mm即可满足使用要求，重载场景则需要适当增加壁厚并做局部加强筋处理。这类结构的设计难点在于螺旋槽的轨迹与卡扣、凸台的位置匹配，需要保证旋转过程中卡扣不会与被连接件发生干涉，同时锁紧到位后有明确的到位手感，避免出现假锁情况，建模时需要通过运动仿真模拟整个旋转锁紧过程，验证各运动部件的间隙是否合理，是否存在卡滞点。
