槽轮间歇回转传动支座机构设计

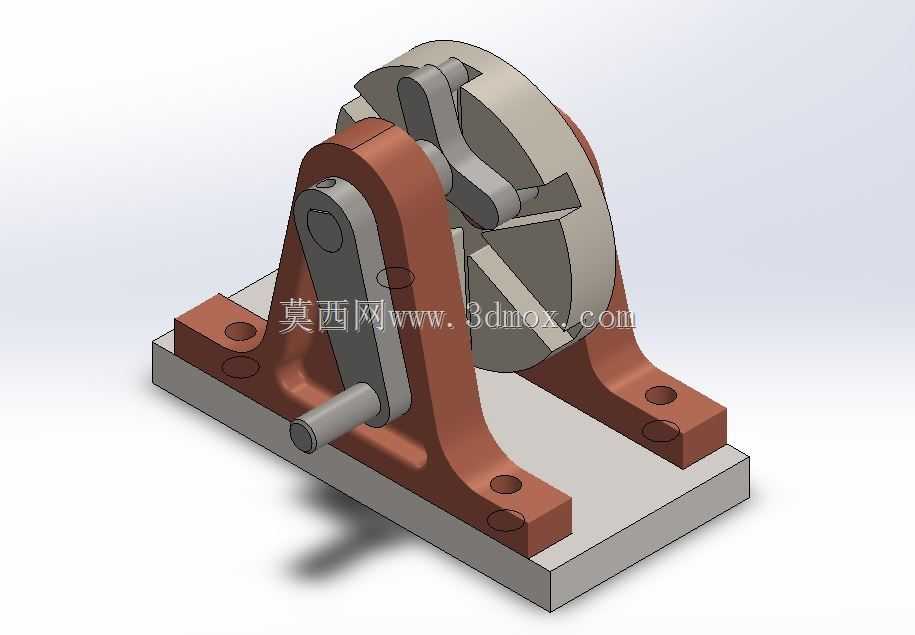

这套槽轮间歇传动支座机构，常应用在轻工包装、自动送料、工位转台这类需要实现周期性间歇回转动作的设备场景中，核心作用是将曲柄的连续匀速旋转输入，转化为槽轮的定角度间歇回转输出，配合支座的刚性支撑，保证传动过程的位置精度与运行稳定性。从结构布局来看，整套机构以一体式铸造支座作为承载基体，支座底部设置带安装孔的方形安装底板，四个安装孔沿底板长度方向对称排布，安装时可通过螺栓直接固定在设备的安装基准面上，底板的平面度公差控制在IT7级，避免安装后出现支座倾斜导致的传动卡滞问题。支座两侧向上延伸出对称的支撑臂，分别为主动曲柄组件和从动槽轮组件提供旋转支撑，两个支撑臂的轴承安装孔保持严格的同轴度与平行度要求，同轴度公差控制在0.02mm以内，防止轴系运转时出现偏磨。主动侧的曲柄组件包含输入轴、曲柄盘与拨销，输入轴伸出支座外侧的部分可连接驱动电机、同步带轮等动力输入部件，拨销安装在曲柄盘的偏心位置，随曲柄盘做整周回转，当拨销进入槽轮的径向导槽时，会推动槽轮转过固定的分度角度，当拨销脱离导槽后，槽轮上的锁止弧会与曲柄盘上的定位弧面贴合，让槽轮保持静止锁止状态，直到下一个循环拨销再次进入导槽，以此实现精准的间歇分度动作。从动侧的槽轮为四槽结构，对应每次90度的分度转角，可适配四工位的回转作业需求，槽轮与输出轴采用平键连接传递扭矩，输出轴可外接转台、工装夹具等执行部件，实现工位的精准切换。设计过程中重点考量了拨销与槽轮导槽的间隙配合，间隙控制在0.01-0.03mm之间，既保证拨销能顺畅进出导槽无卡滞，又避免间隙过大导致的分度位置误差；同时锁止弧的配合面做了精整加工，保证锁止状态下槽轮不会出现窜动，保障工位停留时的位置稳定性。整套机构的外形轮廓紧凑，安装底板的长宽尺寸适配多数中小型自动化设备的安装空间，支撑臂的高度经过优化，在保证曲柄与槽轮啮合空间充足的前提下，尽可能压缩整体高度，减少设备的空间占用。实际运行时，主动轴的推荐输入转速控制在10-60rpm区间，避免转速过高导致拨销与槽轮的冲击过大，加剧部件磨损，适合中低速、轻载的间歇分度工况，在自动装配、印刷送纸、糖果包装等设备的工位转位环节有较高的应用适配性，结构简单可靠，维护时仅需定期对支撑轴承、拨销配合位置补充润滑脂即可，无需复杂的调校作业。
