斯托克轭式往复传动执行机构

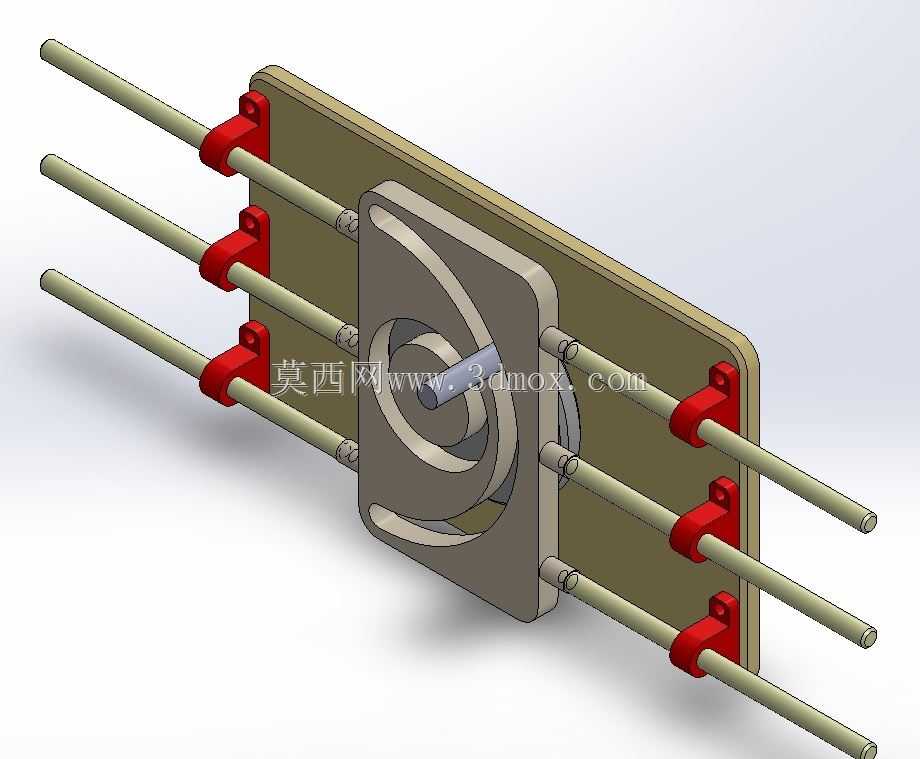

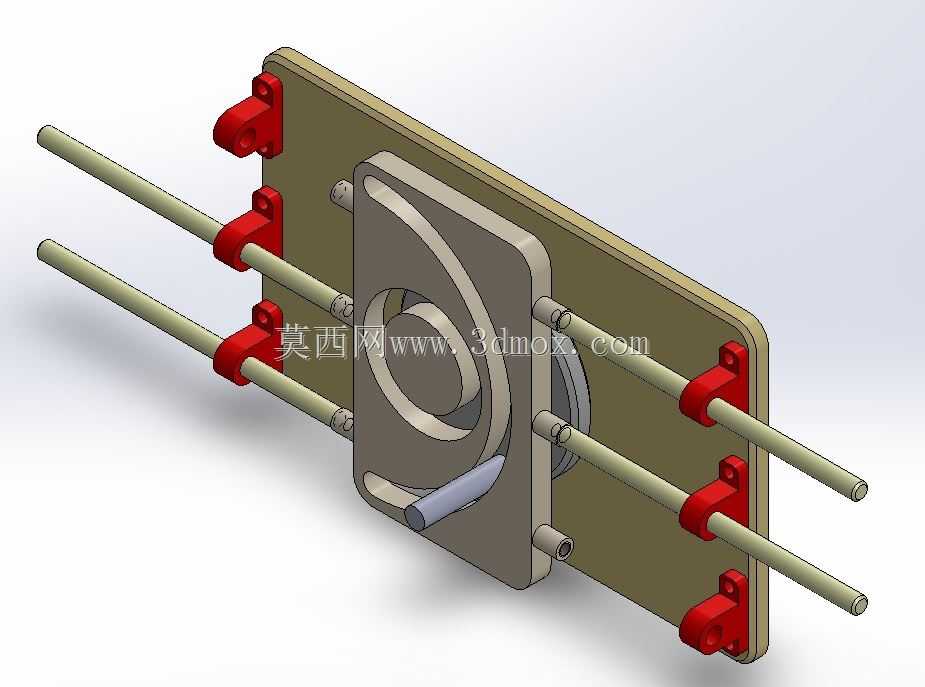

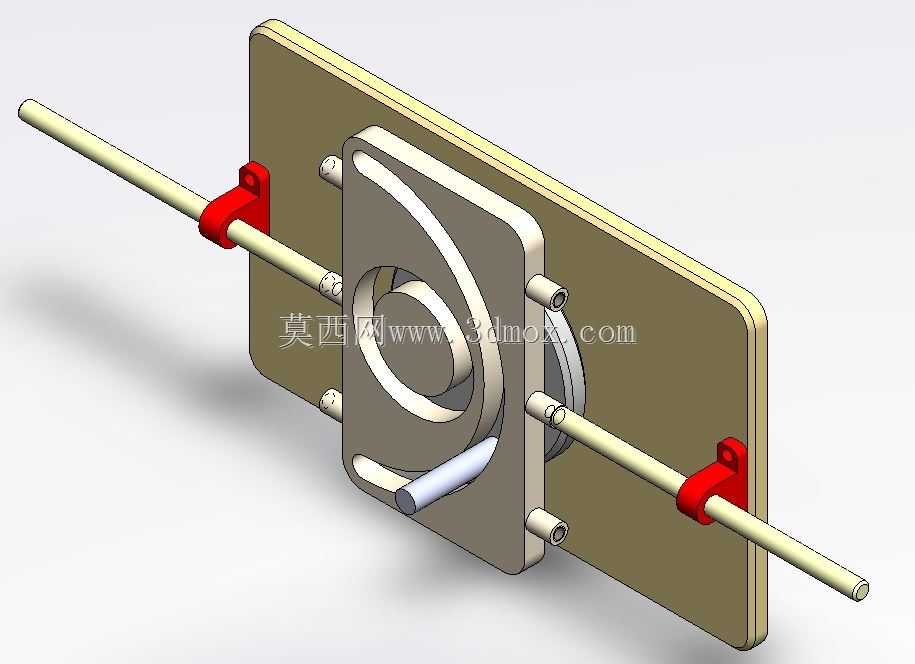

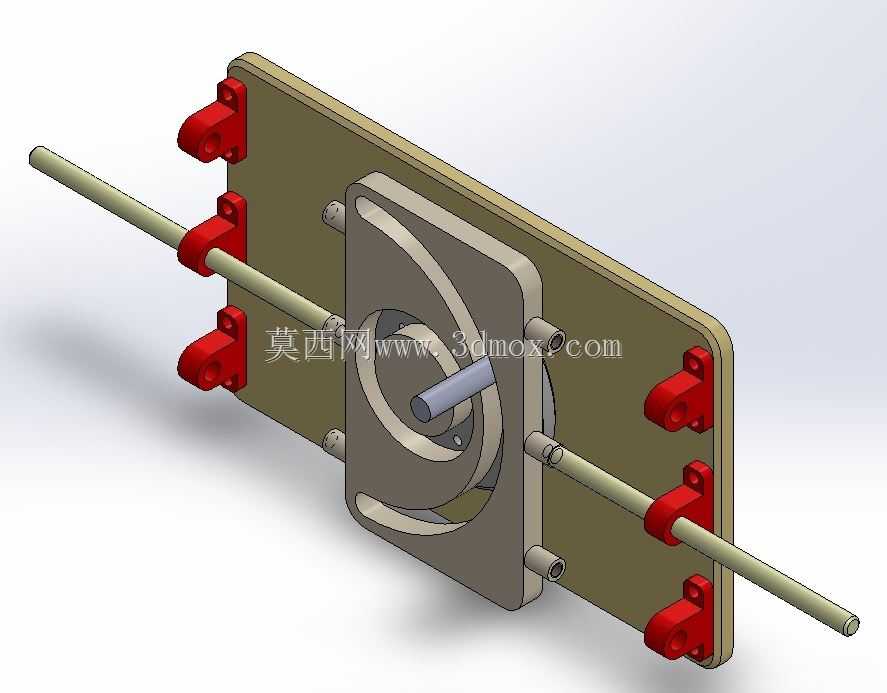

该机构属于典型的共轭凸轮驱动往复直线运动执行组件，核心功能是将输入轴的连续回转运动，通过带曲线槽的轭形滑块转化为沿导杆方向的精准直线往复输出，在轻工包装、纺织机械、小型自动化送料工位中应用广泛，可替代传统曲柄滑块机构实现无侧隙的平稳往复动作，尤其适合行程固定、对运动轨迹精度有要求的间歇送料、工位切换场景。从结构设计逻辑来看，整套组件采用背板承载式布局，六根平行光导杆通过红色压铸式安装座固定在背板上，导杆表面做硬氧耐磨处理，既作为轭形滑块的运动导向基准，也承担整套机构的安装定位功能，安装时仅需将背板通过安装座的通孔固定在设备立板上即可完成主体定位，无需额外加工复杂的安装基准面，适配多数通用自动化设备的机架安装孔位。轭形滑块是整套机构的核心传动件，其内部加工的封闭曲线槽与输入轴端的圆柱销配合，曲线槽的轮廓完全按照预期往复运动的位移曲线修磨，可实现匀速段、急回段的运动特性匹配，相比普通曲柄滑块，该结构在运动行程两端无死点，传动过程中接触应力分布均匀，运行噪音更低，适合中低速连续运转工况。输入轴采用衬套式支撑结构穿设在背板中心位置，轴端与驱动源（电机、同步带轮）连接时无需额外加装联轴器补偿，轴伸长度预留了标准带轮、齿轮的安装空间，可直接适配市面通用的小型传动连接件。导杆与滑块之间采用间隙配合设计，配合间隙控制在0.02-0.04mm区间，既保证滑块滑动顺畅无卡滞，也避免间隙过大导致的运动窜动，安装座与导杆的配合处采用顶丝锁紧结构，可根据实际安装需求微调导杆的伸出长度，适配不同安装空间的设备布局。整套机构的运动行程由轭形滑块的曲线槽轮廓决定，现有结构的往复行程可覆盖20-80mm的常用工位需求，输入转速建议控制在200rpm以内，可满足多数小型自动化设备的往复动作节拍要求，在设计改型时仅需更换轭形滑块即可调整运动行程与位移曲线，无需改动背板、导杆、安装座等通用结构件，具备较强的模块化适配能力。
