双线圈电磁阀控制气动回路电控设计方案

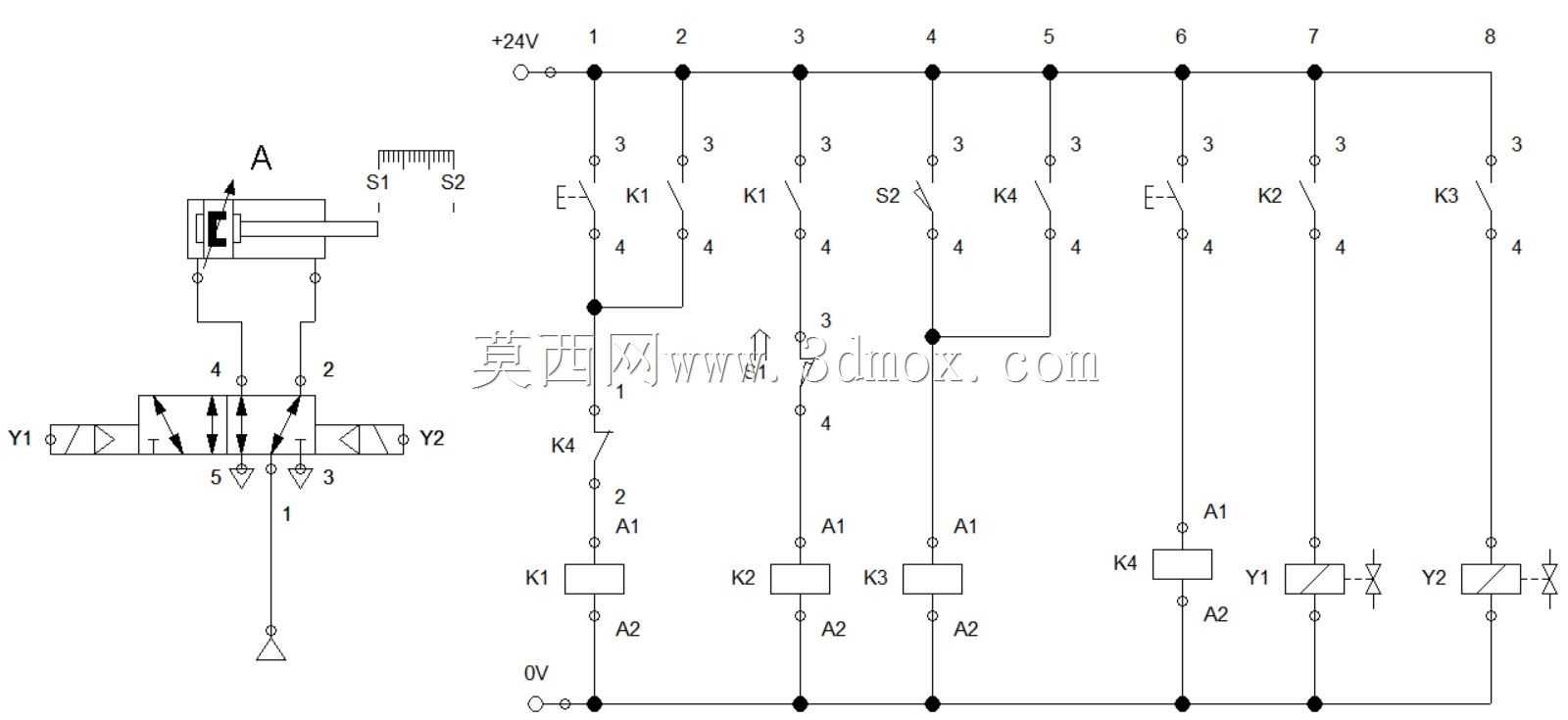

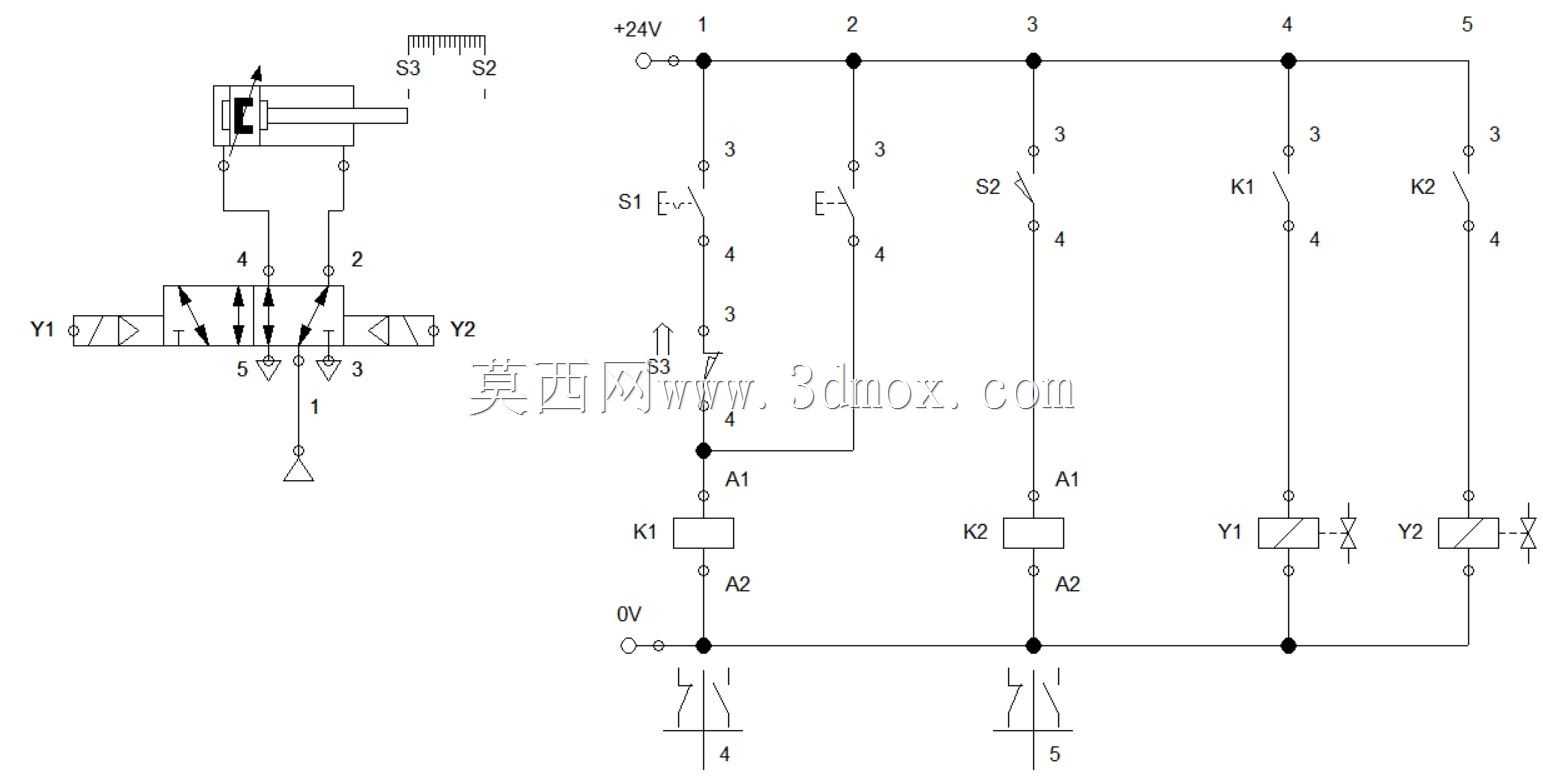

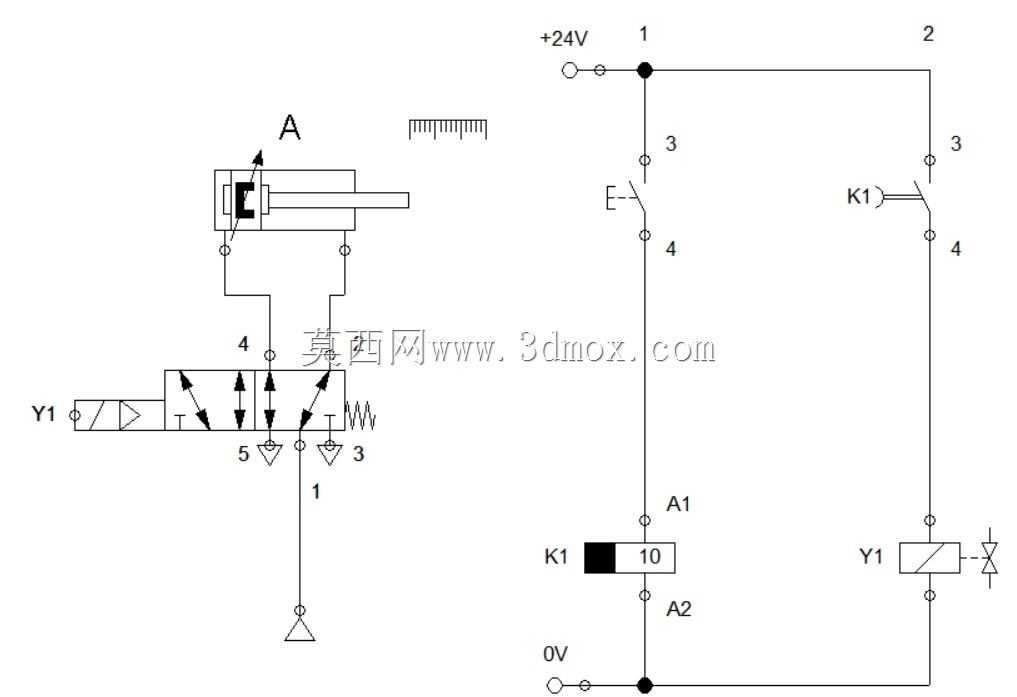

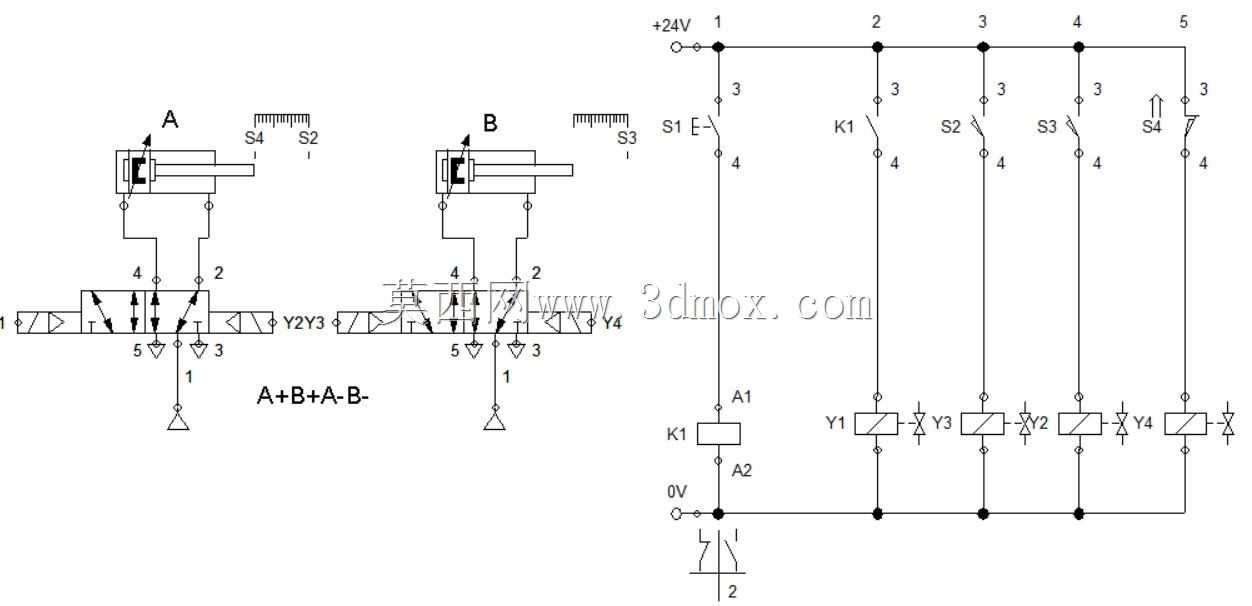

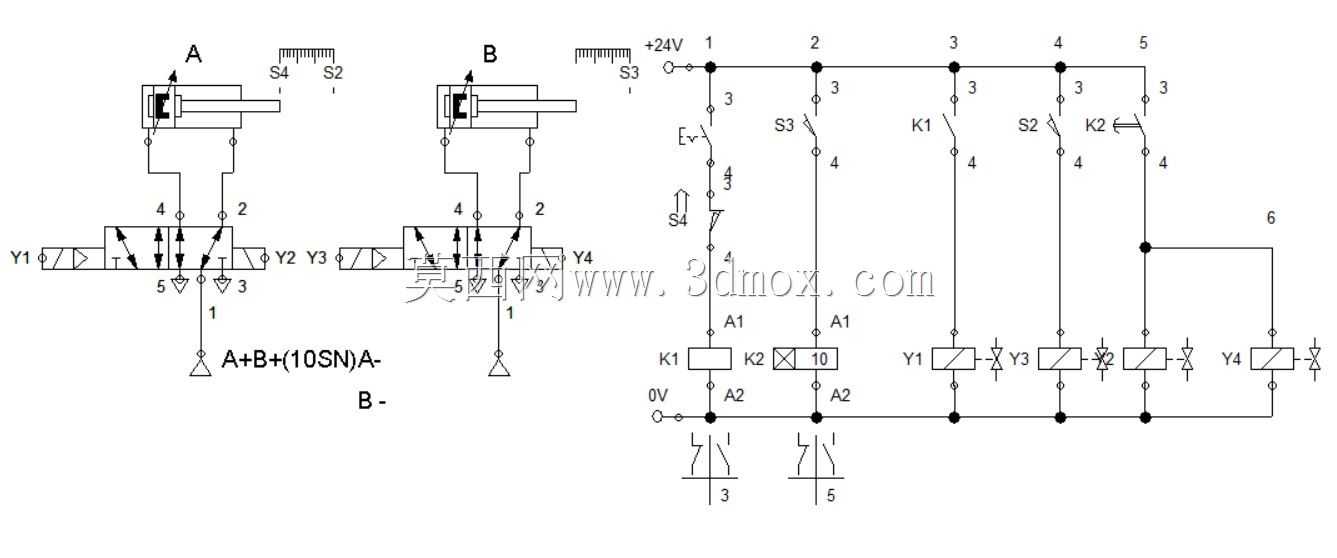

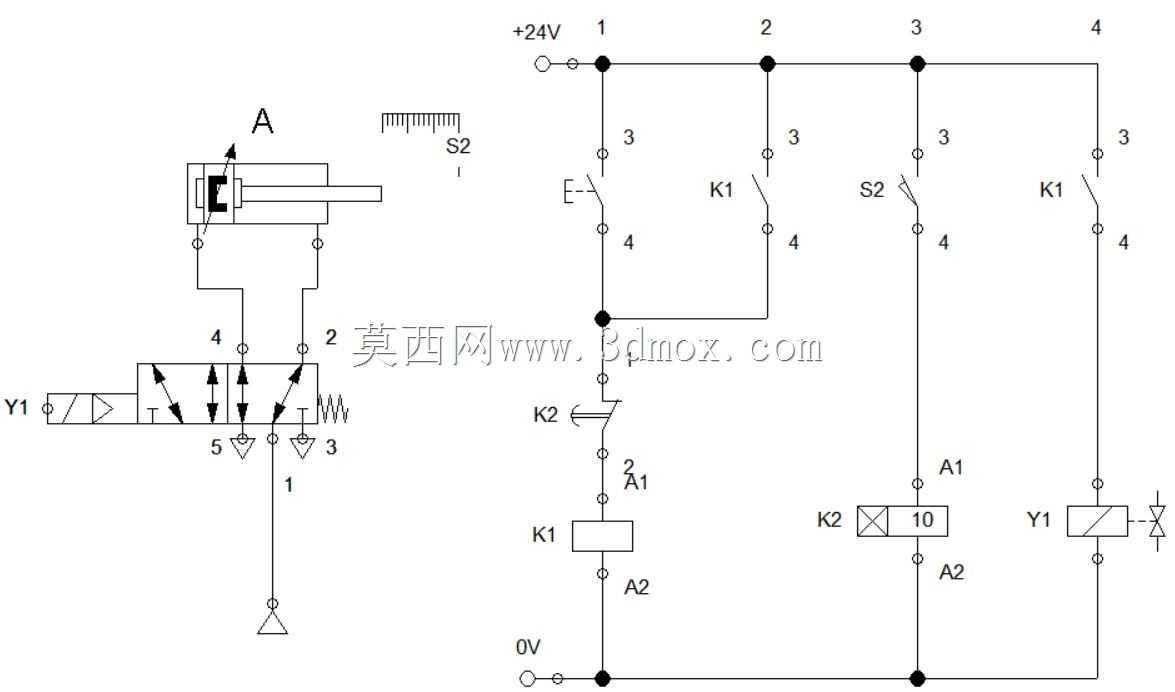

这套电控气动控制方案主要面向轻工装配、物料分拣、小型工装进给这类需要气缸双位自动切换的作业场景，核心解决气缸伸出、缩回两个工位的自动到位保持与手动干预切换的控制需求，整套回路采用DC24V安全供电，适配绝大多数工业现场的低压控制供电标准，无需额外配置高压供电回路，接线与调试门槛较低。从功能逻辑上看，回路设置了两个自复位式按钮作为手动操作触发端，分别对应气缸的伸出与缩回手动指令，同时在气缸的两个行程极限位置配置了行程检测开关，当气缸运行到对应极限位置时，行程开关触发对应继电器的状态切换，实现电磁阀线圈的通断自锁与互锁，避免两个电磁阀线圈同时得电造成的气动逻辑冲突，也能保证气缸到位后自动保持当前工位状态，无需持续按住操作按钮，降低操作人员的持续操作负荷。设计过程中优先考虑了现场接线的容错性，所有继电器触点、电磁阀线圈、行程开关的接线端子都做了等电位点的编号标注，1号端子统一接DC24V正极公共端，0V端子统一接电源负极，现场施工时只需按照端子编号对应接线即可，无需反复核对回路走向，能有效降低接线错误率。气动回路部分采用中位泄压式三位五通电磁阀匹配双作用气缸，电磁阀两个线圈分别得电时对应气缸伸出、缩回动作，线圈失电时阀芯回到中位，气缸两腔同时泄压，可避免气缸憋压造成的管路冲击与密封件过早老化，电磁阀的排气口预留了消声器安装接口，能有效降低气缸动作时的排气噪声，适配车间噪声管控要求。安装边界方面，整套控制回路的电气元件可统一集成在标准宽度的低压电控槽内，行程开关的安装支架预留了长条形调节孔，可根据气缸实际行程长度调整触发位置，适配100mm到500mm行程范围内的标准双作用气缸安装，电磁阀采用标准板式安装尺寸，可直接固定在通用汇流板上，无需单独制作安装支架，气缸的安装接口符合ISO标准气缸安装尺寸，可直接替换同规格的现有气缸组件，无需改动原有设备的机械安装结构。回路中还设置了两个继电器的常闭触点互锁结构，即使出现按钮卡滞、行程开关误触发的异常情况，也不会出现两个电磁阀线圈同时得电的问题，从硬件层面避免气动逻辑冲突造成的设备误动作，提升整套控制回路的运行可靠性，日常维护时只需定期检查行程开关的触发位置是否偏移、继电器触点是否存在烧蚀情况即可，维护成本较低。
