复古镂空轮盘式激光时钟结构设计

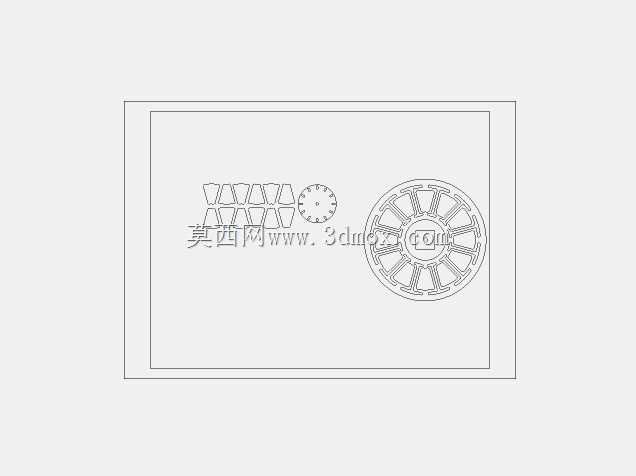

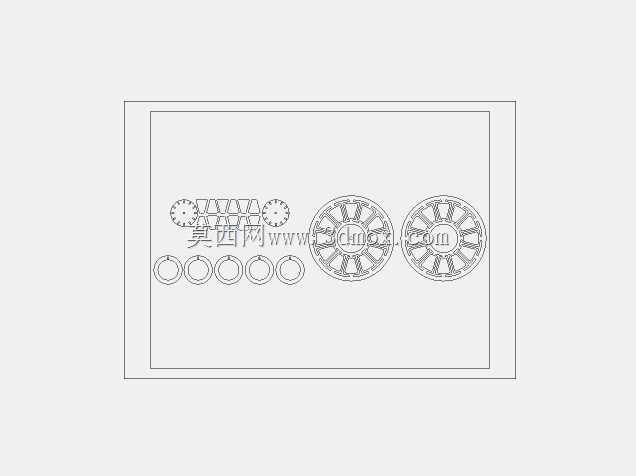

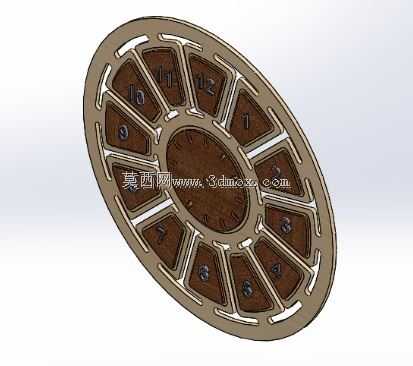

这款轮盘式激光时钟的结构设计，首先围绕桌面陈设与壁挂装饰两类应用场景做了边界适配，整体采用椭圆薄型盘体结构，外轮廓做了等宽圆弧包边处理，盘体厚度控制在18mm以内，壁挂安装时预留的背部挂孔位距盘体边缘22mm，适配常规墙面膨胀螺丝的安装间距，桌面摆放时可搭配同风格金属支架，支架与盘体的连接位隐藏在盘体背部中心凹槽内，不会破坏正面视觉完整性。从功能实现逻辑来看，这款时钟摒弃了传统指针式走时结构，采用激光投影点位来标识时间刻度，盘体正面的12个梯形刻度槽沿中心环形均匀排布，每个刻度槽对应一个小时点位，槽体内做了哑光深色处理，能够让激光投射的光点形成更高对比度，避免环境光线干扰读数。设计过程中针对镂空结构的结构强度做了反复校核，相邻刻度槽之间的连接筋宽度统一设置为6mm，筋位做了R2圆角过渡，既避免应力集中导致的盘体变形，也让整体线条更具流畅的复古工业质感。盘体中心区域预留了激光发射模块与走时控制电路板的安装腔，腔体直径为整体盘体短轴长度的三分之一，腔体内壁做了定位卡槽，无需额外打胶即可固定电路板与供电模块，供电线路沿盘体内部的隐藏走线槽延伸至背部接线位，正面完全看不到外露线路。外沿包边与内部刻度盘采用嵌套式装配结构，包边内侧做了3处均匀分布的卡扣位，装配时对准卡槽按压即可完成固定，后期维护拆卸时无需撬动正面结构，避免刮花外观面。刻度槽的深度设置为5mm，既能够容纳激光导光件的嵌入，也不会因为槽深过大导致盘体整体刚性下降，导光件与刻度槽采用过盈0.1mm的配合公差，装配后不会出现松动异响。针对不同使用场景的光线条件，设计时在控制模块预留了亮度调节档位，激光光点的亮度可根据环境光自动适配，避免强光下看不清、暗光下光点过亮刺眼的问题。整体结构没有多余的外露紧固件，所有连接结构都隐藏在盘体内部，外观呈现出完整的复古轮盘质感，既可以作为工业风空间的装饰陈设，也能满足日常精准计时的使用需求，安装时不需要额外预留过多操作空间，壁挂状态下距离墙面的间隙仅为3mm，贴合度更好，不会因为间隙过大积灰难清理。
