四工位气动控制回路系统结构设计

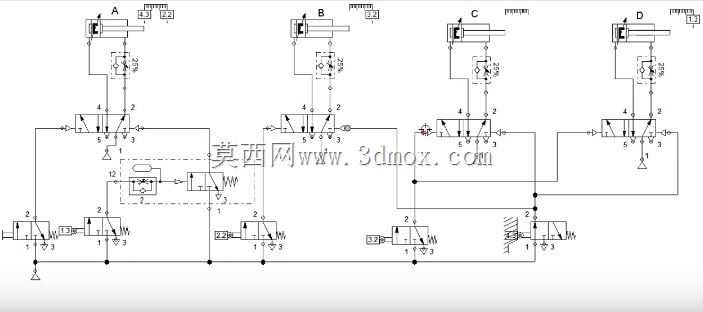

这套四工位气动控制回路，主要面向多工位并行作业的自动化装配、小件分拣类设备场景，在轻工包装、电子元器件组装生产线的工位进给、工件夹紧、挡料定位工序中应用广泛，可独立完成四个工位的执行元件动作逻辑控制，无需额外增设分路阀组即可实现单工位独立调试、多工位联动运行的切换。从实际使用需求出发，回路设计时为每个工位配置了独立的双作用气缸执行端，搭配二位五通换向阀作为主控元件，每个主控阀的进气侧都设置了独立的节流调速结构，可单独调整对应气缸的伸出、缩回速度，避免不同工位负载差异导致的动作不同步问题，同时在每个气缸的两腔气路侧加装了快速排气阀，能缩短气缸回程的响应时间，适配快节拍生产的动作频率要求。回路的公共气路端设置了总过滤调压单元，可对进厂压缩空气进行杂质过滤、压力稳定调节，保证四个工位的供气压力波动控制在±0.02MPa范围内，避免气源压力波动导致的气缸出力不稳定问题，总气路还预留了压力检测接口，可外接压力传感器实现气源欠压报警，防止气压不足时执行元件动作不到位引发的设备卡滞。在安装边界上，整套阀组采用集成式阀岛安装布局，所有阀件统一固定在标准铝型材安装板上，整体安装孔位按照通用气动元件安装标准设计，横向安装尺寸适配多数小型自动化设备的机架安装空间，气路接口采用标准快插接头规格，可直接对接现场常用的PU气管，无需额外加工转换接头。设计过程中特意将手动调试阀与主控阀做了气路隔离，每个工位都设置了独立的手动操作按钮阀，设备调试阶段可断开自动控制气路，直接通过手动阀触发气缸动作，方便单工位的位置调整、夹具对位操作，调试完成后切换气路即可接入PLC自动控制信号，兼顾调试便利性与自动运行的稳定性。回路中的行程检测采用机控阀触发方式，相比电子式行程开关，机控阀无需额外布设电气线路，直接通过气缸运动到指定位置触发阀件切换气路，抗油污、抗粉尘能力更强，适合车间多尘、多切削液的恶劣工况，同时每个机控阀的触发位置都预留了调整余量，可根据实际工位的行程需求微调触发点位置，适配不同尺寸工件的作业要求。
