带圆弧槽与凸台结构的机加工练习零件

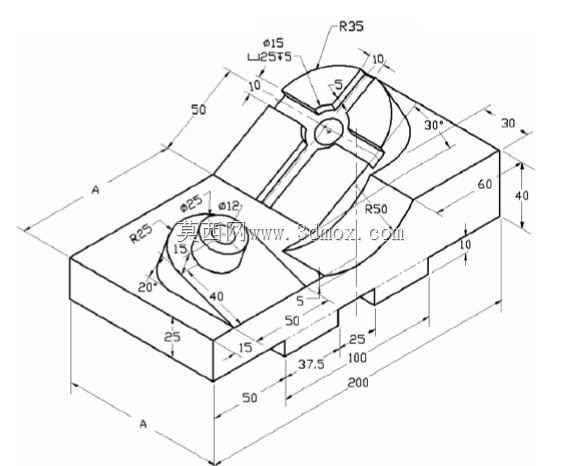

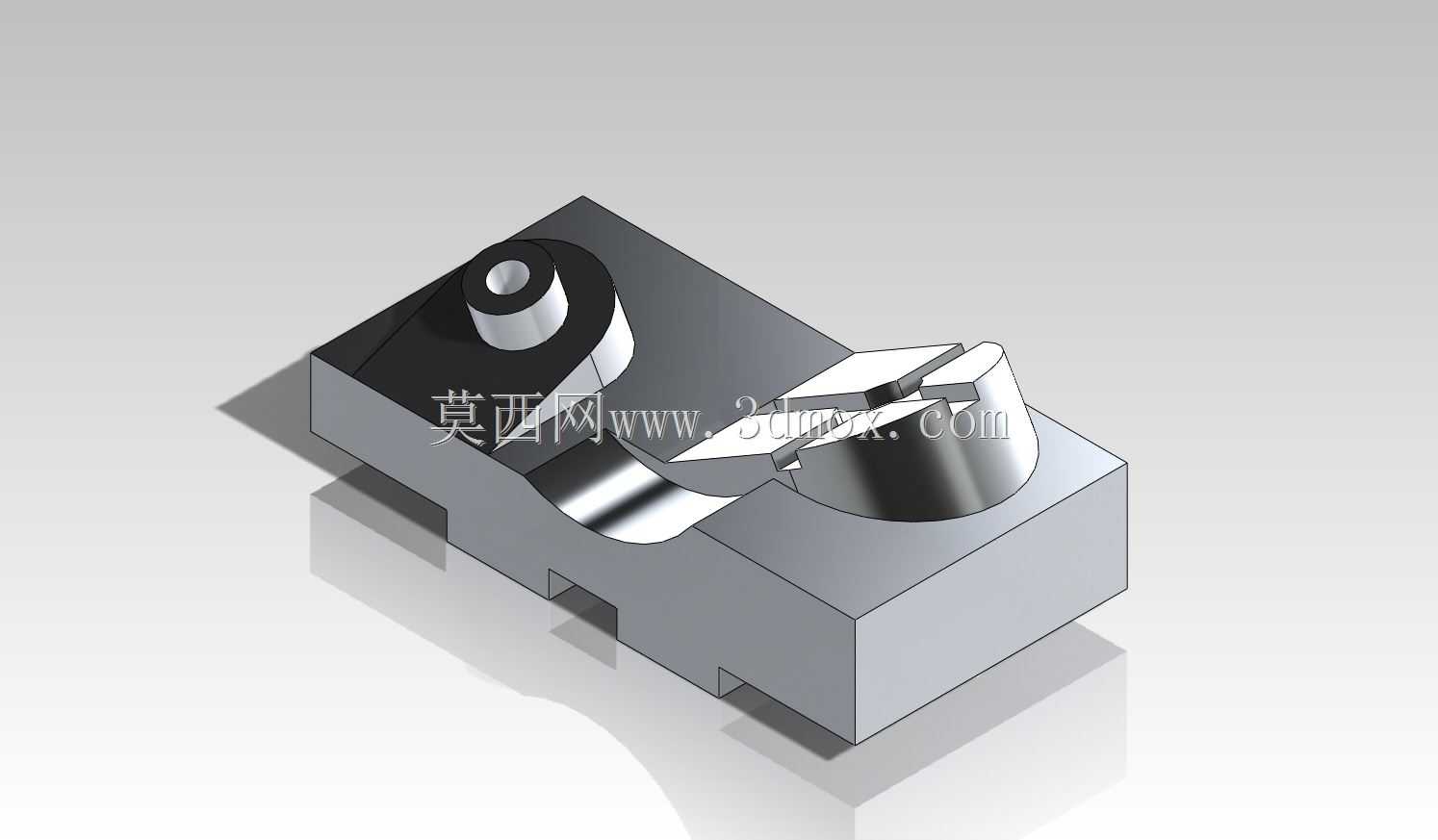

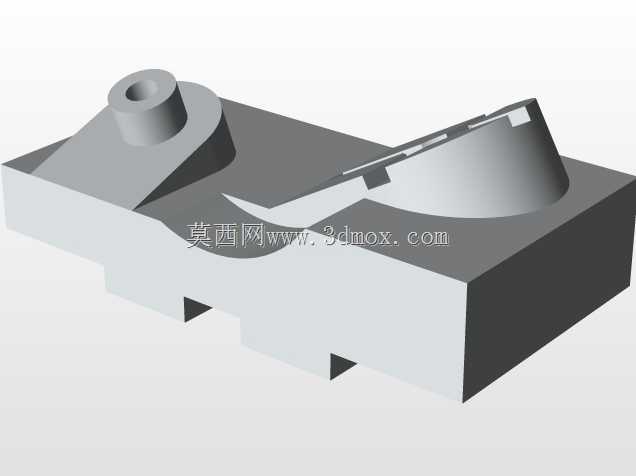

该零件属于典型的机加工技能练习类实体结构，整体以长方体为基础毛坯，长宽高边界尺寸为200mm、100mm、40mm，所有加工特征均基于毛坯基准面展开设计，可直接作为数控铣削、普通铣床加工的实操训练载体，也可作为三维建模软件的草绘、特征命令综合练习案例，适配职业院校机械类专业的实操教学、企业新入职机加工操作人员的技能考核场景。零件上半部分设置有R35、R50、R25多组连续平滑圆弧曲面，曲面衔接处做了10mm宽度的等距让位槽，避免加工过程中刀具与非加工面发生干涉，同时圆弧面与相邻平面的过渡处标注了30°倒角角度要求，可用于练习曲面铣削、角度倒角的加工参数调试。零件中部设计有阶梯凸台结构，凸台外圆直径为Φ25mm，中心内孔直径为Φ12mm，凸台根部设置有15mm宽度的环形让位平面，凸台周边分布有深度5mm的浅槽结构，浅槽的定位尺寸从零件侧边基准面依次标注，可用于练习钻孔、镗孔、平面铣削的工序排布逻辑，帮助操作者掌握基准重合原则在实际加工中的应用。零件下部设置有深度10mm的台阶让位结构，台阶的定位尺寸从零件底面基准向上标注，各台阶面的位置度公差可通过尺寸链换算验证，适配工装夹具装夹时的避让需求，实际装夹时可直接以零件底面为主要定位基准，侧面为导向基准，无需额外设计复杂的专用夹具，降低练习过程中的工装准备成本。零件上所有圆弧、孔位、槽体的尺寸均从设计基准出发标注，没有封闭尺寸链，符合机械加工图纸的标注规范，建模过程中可练习草绘约束、拉伸切除、旋转凸台、圆角倒角等特征命令的综合使用，加工过程中可练习工序卡编制、刀具路径规划、尺寸精度控制等核心技能，不管是用于三维建模能力提升还是机加工实操训练，都能覆盖从图纸识读到成品检验的完整流程，帮助使用者建立完整的机械加工工艺思维。
