塞尔特弗卡乌塞斯异形连接支座结构

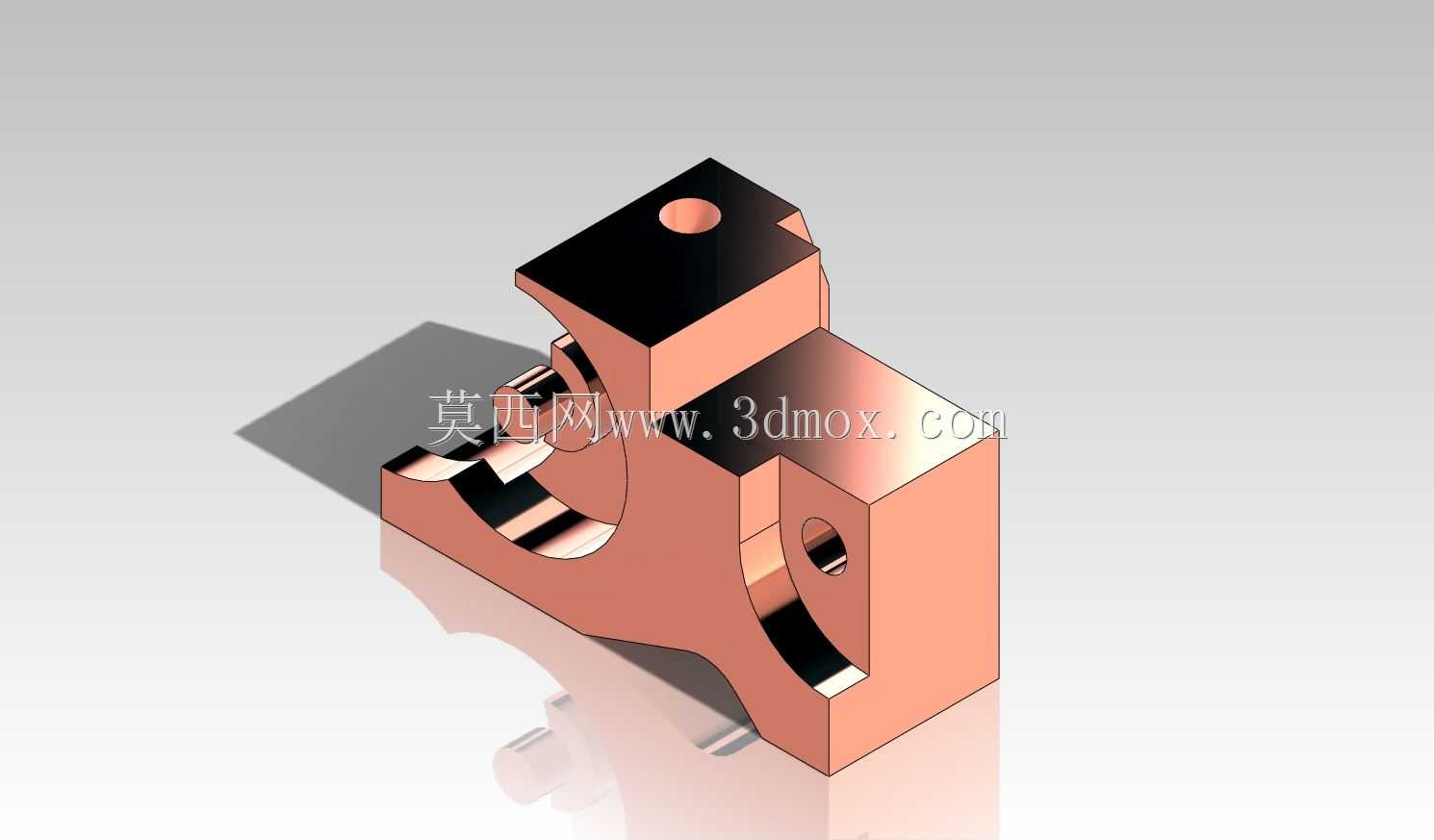

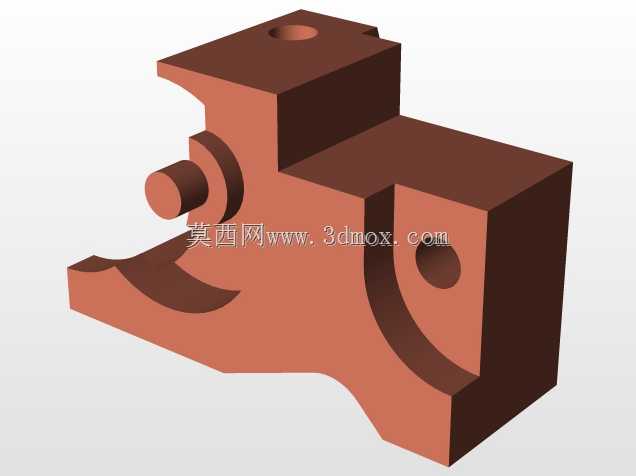

这类异形支座构件多应用在中小型专用设备的传动衔接工位，承担相邻功能模块的定位支撑与载荷传递作用，常见于轻工自动化生产线、小型专用加工设备的机架衔接位置，区别于标准型材支座，这类定制化异形件需要匹配周边部件的安装孔位、避让空间做针对性结构设计，避免装配时出现运动干涉。从结构本身来看，构件主体采用一体化铣削成型的设计思路，底部设置平整安装基面，可通过螺栓锁紧固定在设备安装平台上，基面的平面度公差需要控制在0.02mm以内，保证安装后不会出现倾斜偏移。构件上部设置带半圆凹槽的承托结构，凹槽内壁做圆弧过渡处理，用于嵌套固定圆柱类传动杆件，凹槽的圆弧半径与配套杆件的外径公差控制在H7/h6配合区间，既保证杆件安装后不会出现径向窜动，也能避免过盈配合导致的装配卡滞。侧面设置的带孔凸台结构用于安装侧向定位销，可对承托的杆件做轴向限位，防止设备运行过程中杆件出现轴向滑移，凸台的孔位与半圆凹槽的中心轴线垂直度公差控制在0.015mm以内，保证限位销安装后与杆件端面贴合均匀。构件中部做了镂空减重设计，在不降低整体结构刚性的前提下减少材料用量，镂空区域的边角全部做R3以上的圆角过渡，避免铣削加工时出现应力集中，同时也能减少设备运行过程中应力交变导致的构件开裂风险。设计过程中需要提前核算安装边界：构件总高度方向预留12mm的安装调节余量，宽度方向两侧各预留8mm的扳手操作空间，保证装配时螺栓可以顺利锁紧，不需要额外加工周边避让结构。上部承托凹槽的中心高度距离安装基面的尺寸公差控制在±0.05mm，保证配套传动杆件安装后与相邻传动部件的中心高一致，避免出现传动卡滞、偏磨等问题。构件的外露棱边全部做0.5mm的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少边角磕碰导致的尺寸变形。这类异形支座在实际选型替换时，需要重点核对安装基面的孔位间距、承托凹槽的中心高度、侧向凸台的孔位方向三个核心尺寸，只要这三个参数匹配，即可直接替换同工位的原有构件，不需要对周边设备结构做额外调整。
