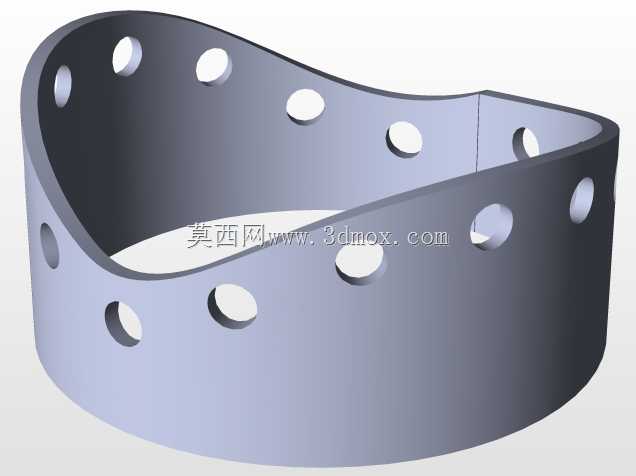

带孔环形褶皱展开钣金结构件

这类带孔环形褶皱薄壁构件，多应用在需要柔性箍紧、缓冲限位的机械装配场景中，比如管路连接的防护套、旋转轴端的防尘挡圈、线束集束的固定箍套，或是轻工设备里的张紧调节环，依靠自身薄壁的形变能力适配一定范围内的尺寸公差，同时环形结构上的均匀开孔，一方面是为了降低整体重量，减少材料消耗，另一方面可以通过孔位穿装紧固件，或是作为流体、散热的过流通道，在有通风、排屑需求的安装位置也能适配使用。从设计逻辑来看，这类构件的核心是先完成褶皱环形的曲面建模，再通过钣金展开逻辑得到平板下料轮廓，建模过程中需要重点控制褶皱的曲率半径，避免曲率过小导致冲压折弯时出现材料开裂，同时要保证环形闭合边的对接公差，确保卷制成型后接缝处贴合平整，不会出现错位凸起影响装配。环形壁上的开孔采用等距排布方式，孔位的中心距需要匹配对应安装位置的紧固件间距，孔边缘要做去毛刺处理的工艺预留，避免锐边割伤装配人员或是磨损相邻的管线部件。在安装边界上，这类构件的轴向宽度需要适配安装槽的深度，不能超出安装位的轴向空间，避免和相邻运转部件发生干涉，环形的内径要比被箍装的工件外径略小0.2到0.5毫米，依靠自身薄壁的弹性张紧力实现初步固定，再配合孔位的紧固件完成锁紧，防止设备运转过程中出现松脱移位。设计时还要考虑材料的选用，一般采用冷轧薄钢板或是不锈钢薄板，厚度多在0.8到1.5毫米之间，兼顾形变能力和结构强度，褶皱的起伏高度控制在3到5毫米，既能够提供足够的形变补偿量，又不会因为褶皱过深导致构件整体刚性不足，在受挤压时出现过度变形失效。建模过程中需要反复验证展开轮廓的准确性，因为曲面褶皱的存在，普通的钣金展开命令容易出现轮廓偏差，需要通过分割曲面、逐段展开拼接的方式得到精准的下料图，保证下料后卷制的成品尺寸符合设计要求，开孔的位置在展开状态下就要完成定位，避免卷制成型后孔位出现偏移，导致无法和安装位的固定点对齐。这类构件虽然结构简单，但在很多设备的细节装配中起到关键作用，既能够实现箍紧固定的功能，又能通过自身的褶皱结构吸收一定的振动冲击，减少设备运转时的共振传递，同时均匀的开孔也能在需要观察内部工况的位置提供可视化窗口，不用拆卸构件就能查看内部的磨损或是运行状态。
