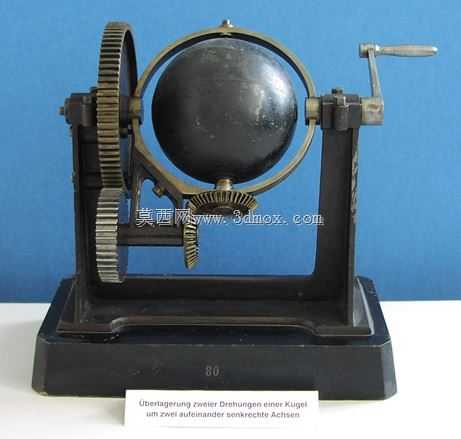

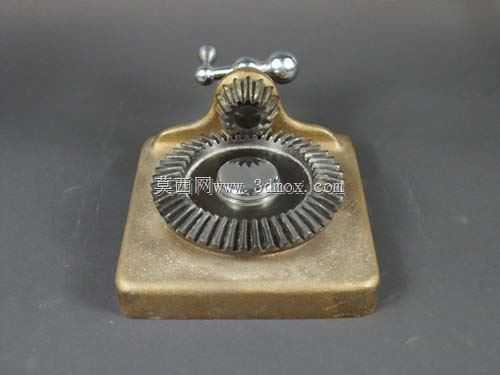

球面双正交轴旋转传动教学演示机构

该机构核心功能为实现球面构件绕两个相互垂直正交轴的旋转运动传递，多用于高校机械原理课堂的运动学演示场景，也可作为球面传动构型研发阶段的原理验证载体，帮助设计人员直观理解空间正交轴系的运动耦合特性。整套机构采用台式安装布局，底部为一体式铸造支撑底座，安装时仅需保证底座与支撑台面完全贴合，预留出摇臂操作侧不小于150mm的操作空间即可，整体外廓尺寸适配常规实验室操作台摆放，无需额外定制安装支架。传动链设计上，手动摇臂作为动力输入端，通过直齿圆柱齿轮组完成一级减速增扭，再将动力传递至与球面环架连接的锥齿轮副，分别驱动两个正交布置的环形支撑框架，带动框架中心的球体实现两个自由度的独立或复合转动，齿轮啮合侧隙控制在合理范围，避免手动操作时出现运动空程，保证演示过程中运动传递的连贯性。支撑框架采用剖分式抱合结构包裹球体，球体与框架接触位置设置有低摩擦支撑点，既保证球体转动时的定位精度，又能降低转动过程中的摩擦阻力，手动摇转输入轴时仅需很小的操作力即可带动球体完成全角度转动演示。设计过程中重点考量了空间传动的轴线交汇精度，所有齿轮副的轴线均交汇于球体的几何中心，避免运动过程中出现卡滞或附加载荷，支撑立柱与底座采用一体式连接结构，保证整套机构的刚性，即使频繁操作演示也不会出现支撑变形导致的轴线偏移。从应用拓展角度看，该机构的传动构型可延伸应用于多自由度云台、球面加工设备的姿态调整机构设计中，建模时完整还原了各级齿轮的齿形参数、支撑框架的铰接结构、底座的安装定位面，可直接用于原理验证阶段的运动仿真，也可作为同类空间传动机构设计的参考蓝本，帮助设计人员快速校验正交轴球面传动的运动边界，规避空间干涉问题。
