偏心曲柄滑块往复运动教学演示机构

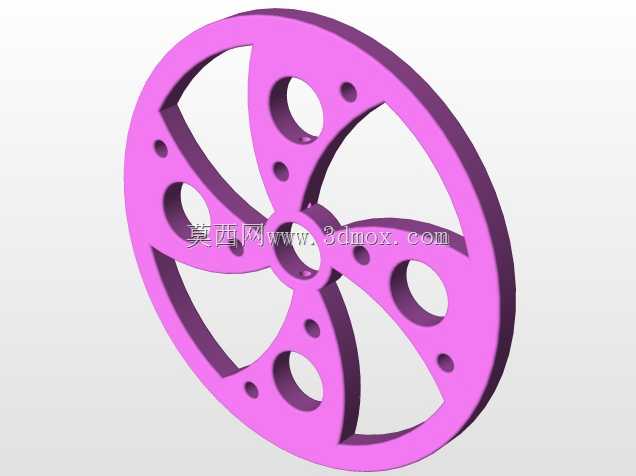

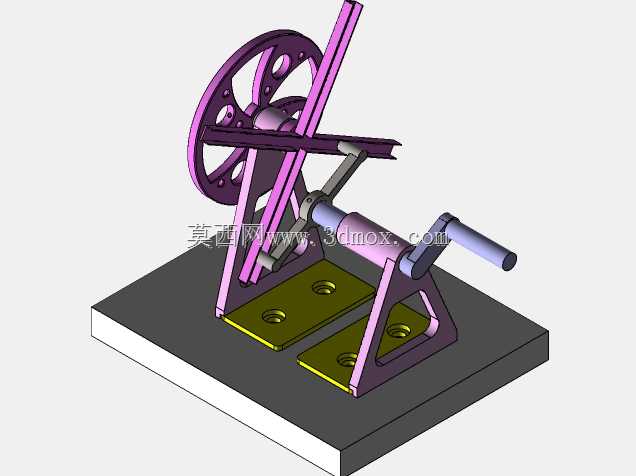

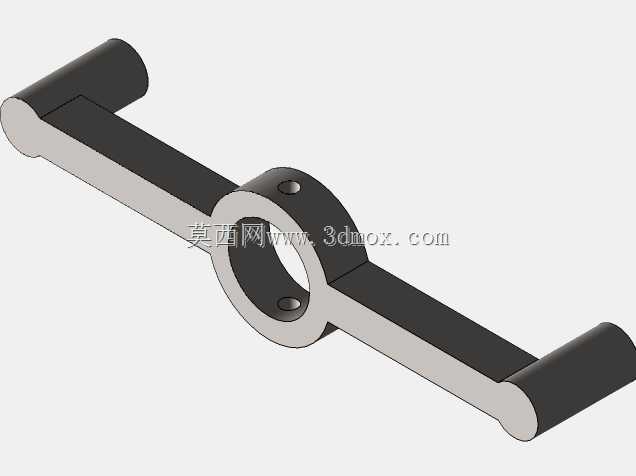

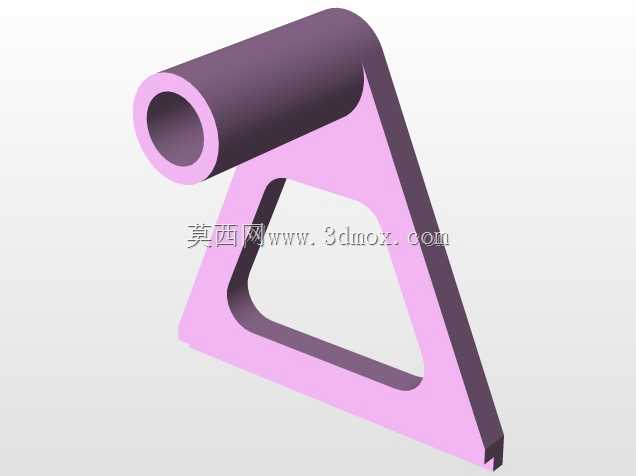

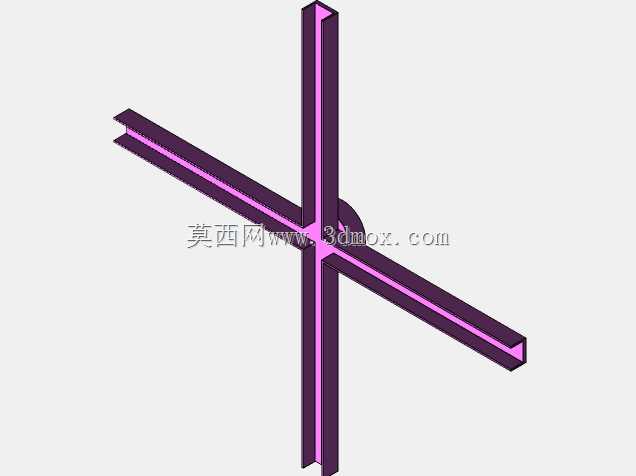

该机构属于典型的曲柄滑块衍生结构，核心功能是将手轮输入的连续旋转运动，通过偏心连接的连杆组件转换为滑杆的直线往复运动，常被用于机械原理教学场景，帮助从业者直观理解旋转-直线运动转换的传动逻辑，也可作为小型自动化设备中往复进给单元的原理验证载体。从结构设计逻辑来看，整体采用底板集成安装形式，两个立式支撑座通过底部带安装孔的固定板固定在基座上，支撑座预留的同轴轴孔用于穿装主轴组件，主轴一端安装带辐条的手轮作为动力输入部件，手轮盘面的偏心销孔用于铰接连杆，连杆另一端与竖直布置的滑杆形成转动副，滑杆被约束在支撑座上部的导向槽内，仅能沿竖直方向做直线往复运动，主轴另一端延伸出支撑座的部分设置摇柄，可作为备用动力输入接口，适配手动演示的操作需求。安装边界方面，基座为矩形平板结构，所有运动部件的投影均落在基座平面范围内，不会出现超出安装面的外伸干涉，两个支撑座的安装孔间距经过匹配计算，保证滑杆运动行程内不会与支撑座、手轮发生运动碰撞，手轮的旋转半径经过校核，转动过程中与基座上表面预留足够安全间隙，避免剐蹭安装台面。功能特性上，该机构的运动行程由偏心销的回转半径决定，可通过更换手轮上不同偏心距的销孔位置调整滑杆的往复行程，连杆两端均采用铰接结构，传动过程中无卡滞点，导向槽与滑杆的配合间隙控制在合理范围，既保证运动顺滑，又能减少横向窜动带来的传动误差。实际应用中，除教学演示用途外，该结构经过尺寸放大与强度校核后，可直接应用在小型冲压设备、物料推送装置、纺织机械的排线机构中，作为核心的运动转换单元使用，其结构简单、传动可靠、维护便捷的特点，非常适合对运动精度要求适中、需要稳定往复直线输出的工位。设计过程中优先考虑了运动部件的受力平衡，手轮采用辐条式结构既减轻自重，又能保证转动惯量均匀，支撑座采用三角加强筋结构提升刚性，避免长期受力出现支撑变形，所有铰接位置均预留润滑空间，可定期加注润滑脂降低铰接副的磨损，延长机构整体使用寿命。
