带多孔安装平台的相扑竞技机器人结构

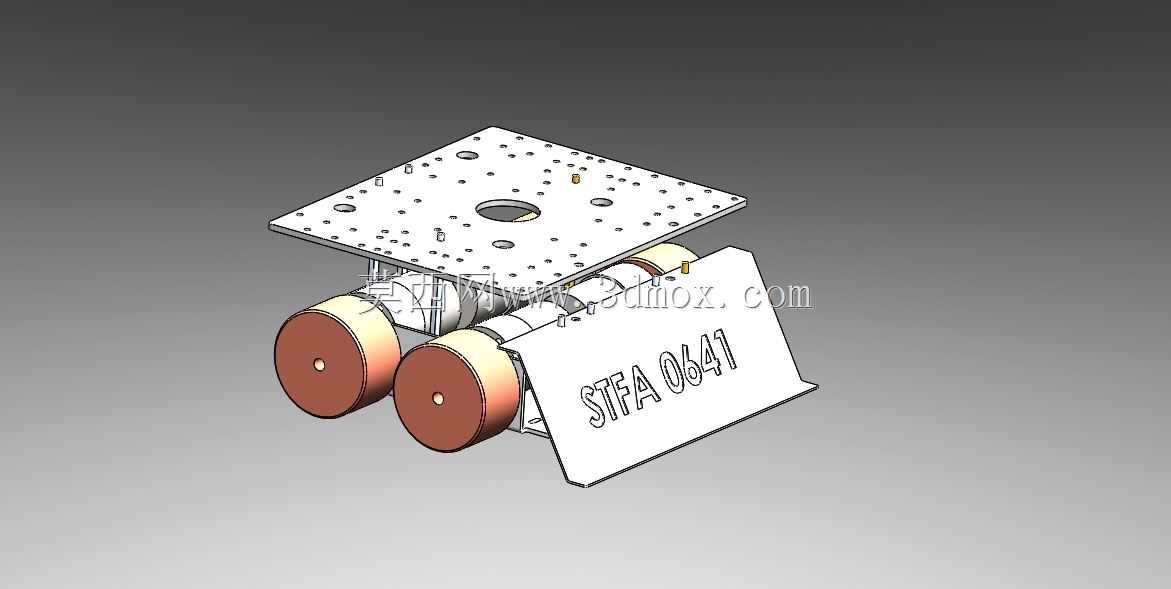

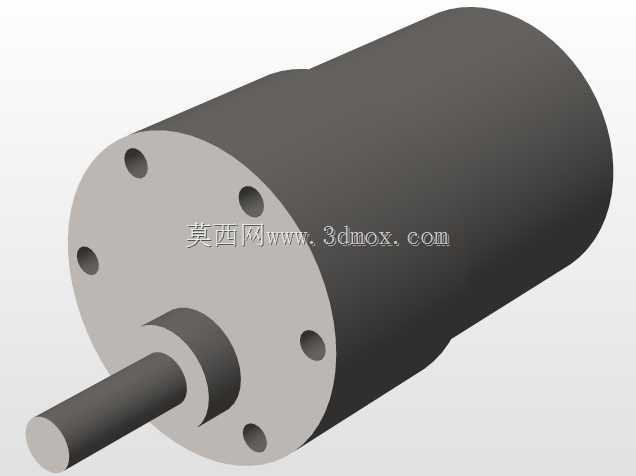

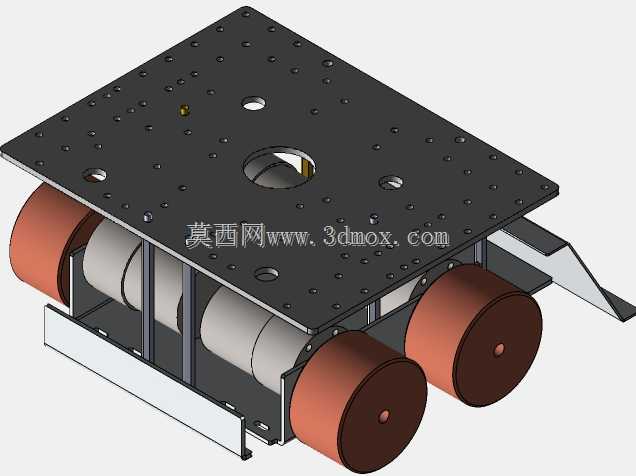

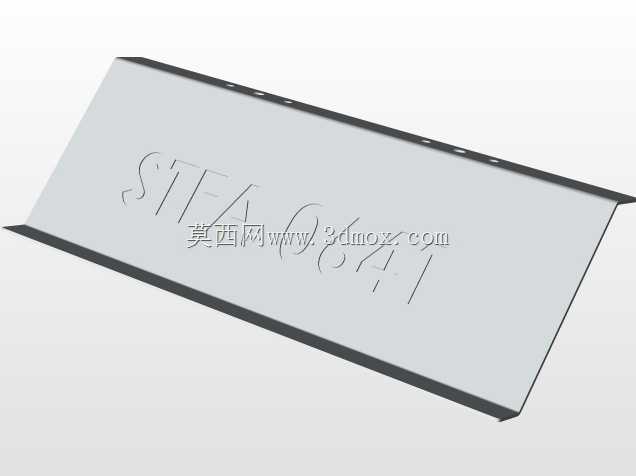

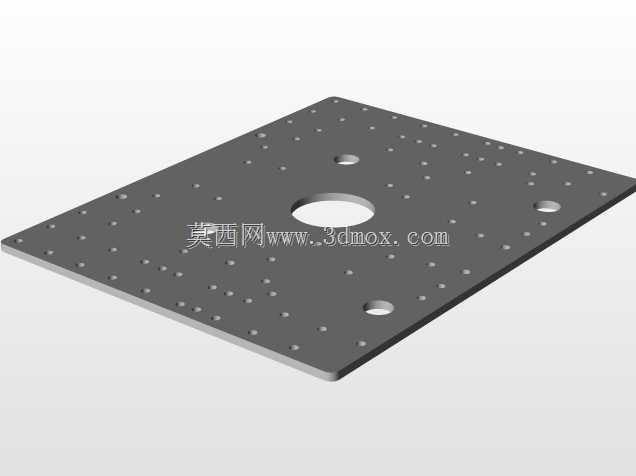

这款相扑竞技机器人的结构设计完全围绕小型场地对抗类赛事的核心需求展开，轮组采用大直径宽幅圆柱轮设计，轮面接触面积充足，能够在硬质平整的竞技场地表面提供足够的静摩擦力，避免对抗过程中出现打滑失位的情况，双轮差速的驱动布局可以实现原地转向，在有限尺寸的竞技擂台内能够快速调整朝向，完成卡位、推挤等对抗动作。上部的安装平台采用密集阵列孔设计，不同孔径的安装位可以适配不同规格的传感器、控制板、配重块的固定需求，无需额外打孔加工，调试阶段可以快速调整各元器件的安装位置，优化整机重心分布，平台中部预留的大尺寸过孔可以方便走线，将上部电控元件的连接线规整穿过平台连接到底部的驱动轮组，避免线路外露在对抗过程中被剐蹭拉扯损坏。前部的斜向挡板是核心的对抗执行结构，挡板下缘贴近地面设置，能够在对抗时率先探入对方机器人的底盘下方，通过轮组输出的推力将对手抬升、推出擂台边界，挡板的倾斜角度经过反复校核，既不会因为角度过陡导致铲入阻力过大，也不会因为角度过平无法有效抬升对手，挡板上预留的标识位可以粘贴参赛编号等标识，不会干扰结构本身的对抗性能。整机的安装边界控制十分紧凑，整体外廓尺寸适配常规小型相扑机器人赛事的尺寸限制，上部平台的安装孔位间距符合常用创客类五金件的安装标准，底部轮组的安装座采用对称式设计，两侧轮组的同轴度公差控制在合理范围内，避免行驶过程中出现走偏的问题，驱动电机内嵌安装在轮组与上部平台之间的空间内，没有额外突出的结构，能够减少对抗过程中被对手勾挂、撞击的薄弱点，整机重心控制在轮组支撑面的中心偏前位置，推挤对手时可以提供足够的下压力，避免自身被对手掀翻。在日常教学、竞技赛事的场景中，这套结构可以直接作为基础底盘使用，设计者只需要在上部平台加装对应的检测传感器、控制电路与电源，就可以快速完成整机组装，省去了底盘结构反复迭代设计的过程，对称式的结构设计也方便备件更换，单侧轮组出现故障时可以快速拆解维修，不需要对整体结构做大幅度调整。
