六轮折臂式移动承载平台结构设计

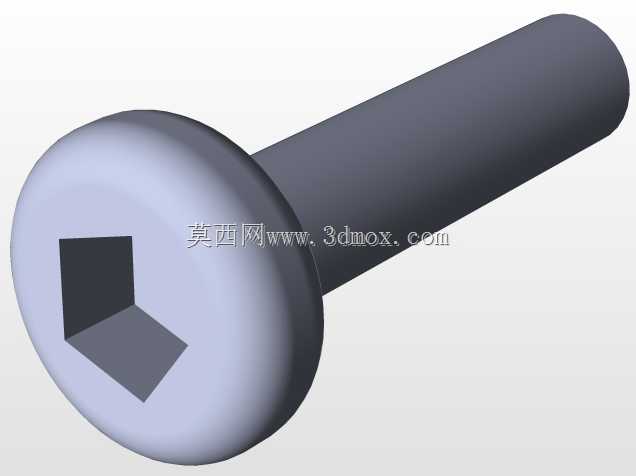

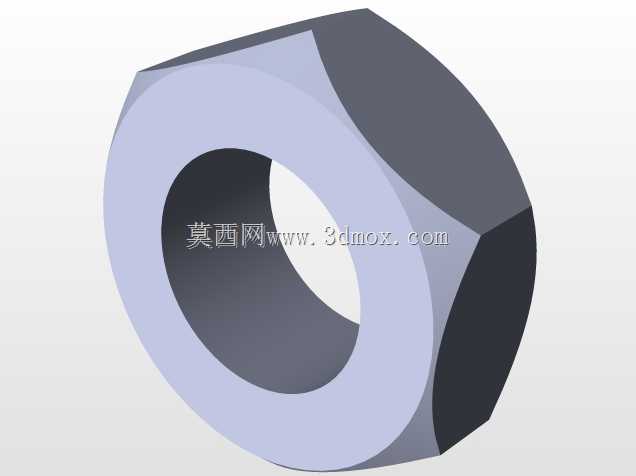

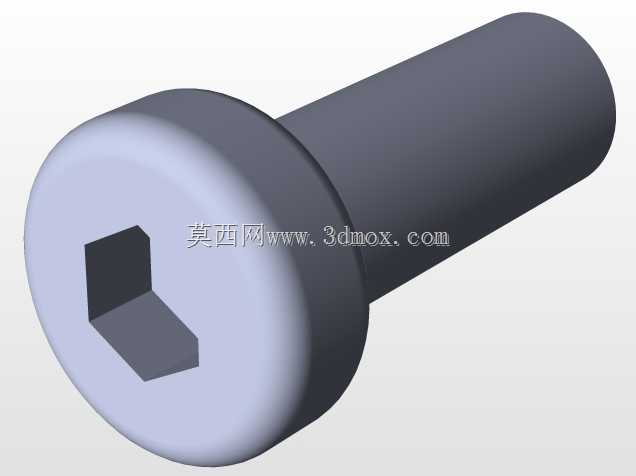

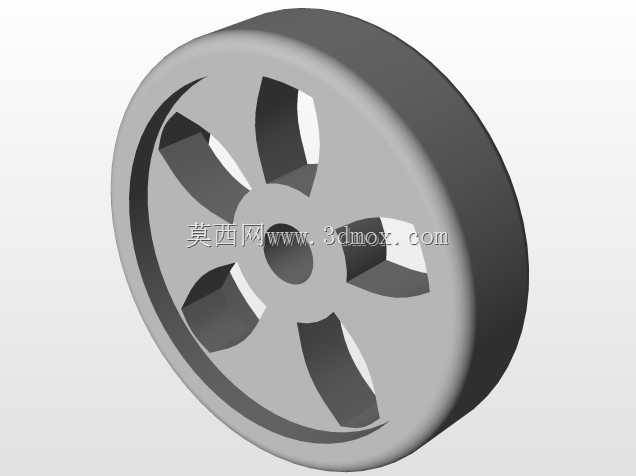

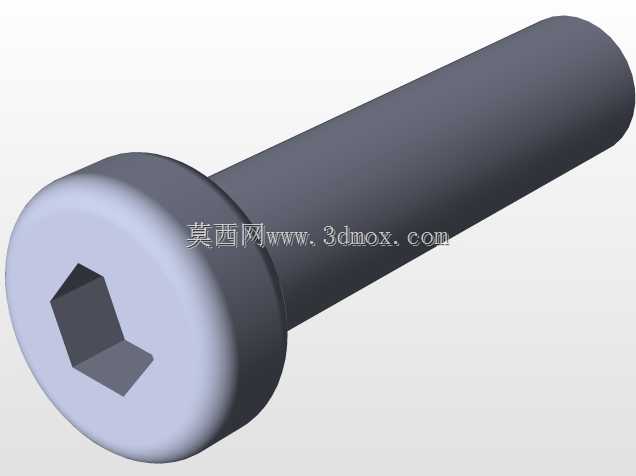

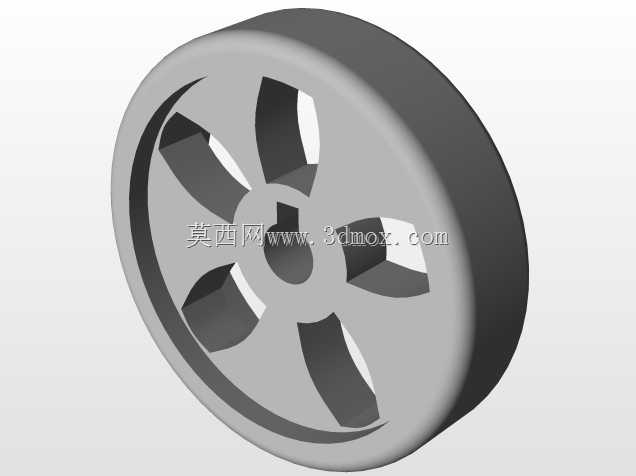

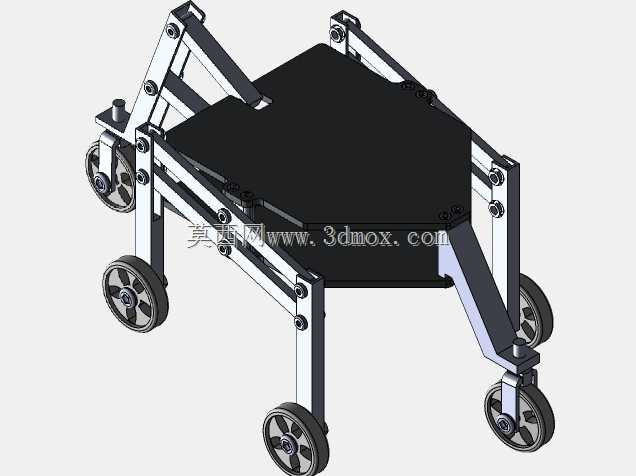

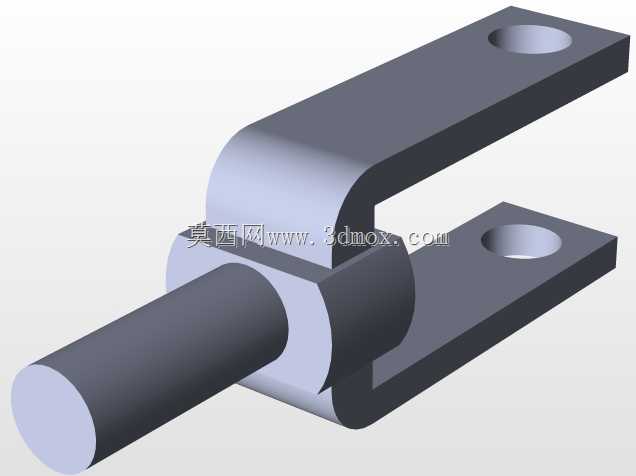

该轮式移动承载平台的设计，最初瞄准的是车间内窄通道物料转运、户外非铺装路面巡检搭载的实际需求，区别于常规固定底盘的轮式设备，其折臂式支腿结构能够根据路面起伏动态调整轮组接地状态，避免单轮悬空带来的侧翻风险。从结构布局来看，平台主体采用六边形承载面板设计，相比同尺寸矩形面板，在转向时能够减少边角与周边障碍物的刮碰概率，面板下方预留的安装空间可直接搭载控制模块、动力电源或是小型作业执行端，无需额外加装转接支架。六组行走轮分别通过独立的折臂支腿与主体框架铰接，每处铰接点都配置了耐磨衬套与限位结构，折臂的摆动行程经过反复校核，既能够保证在120mm高度差的颠簸路面上所有轮组始终保持有效接地，也限制了支腿的最大摆动角度，避免结构过位出现卡滞。支腿采用双层钣金折弯拼焊结构，在保证结构刚度的前提下尽可能降低自重，轮组选用带轴承的聚氨酯包胶脚轮，兼顾室内地面行走的静音需求与户外粗糙路面的耐磨性能，其中前后对角布置的轮组预留了转向安装位，可根据实际使用需求更换为带转向驱动的轮组，实现差速转向或是全向移动功能。在安装边界设计上，承载面板上预留了呈矩阵排布的标准安装孔位，孔位间距适配通用工业铝型材的安装尺寸，用户可根据自身搭载需求快速固定上层设备，不需要在面板上二次打孔破坏结构强度。折臂支腿与主体框架的连接采用可拆卸式销轴结构，后期维护时可单独更换单组支腿或是轮组，不需要对整体结构进行拆解。从实际应用场景出发，该结构既可以作为小型巡检机器人的行走底盘，搭载摄像头、气体检测模块完成厂区日常巡检工作，也可以加装置物托盘作为车间内的轻型物料转运车，在有坡度的路面上，折臂结构能够自适应调整重心分布，相比固定底盘的小推车，爬坡时的稳定性提升明显，不会出现因重心偏移导致的物料滑落问题。设计过程中特意规避了复杂的定制化加工件，大部分结构件都可通过常规钣金折弯、钻孔工艺完成加工，铰接销轴、紧固件都选用标准件，能够有效降低加工与后期维护成本，整体结构的装配公差经过优化，普通机加工车间即可完成整机组装，不需要高精度的加工设备支持。
