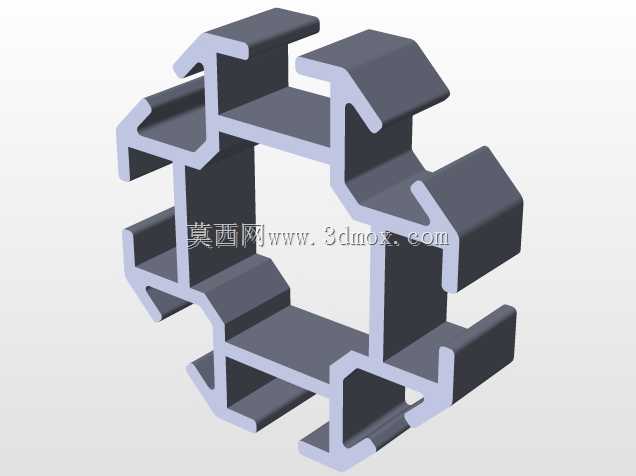

环形卡扣式拼接连接型材构件

这类环形卡扣式构件常应用在模块化框架搭建、轻型设备支撑骨架、工装夹具定位框架的场景中，作为多向拼接的核心连接节点使用，区别于常规的直角角码、直连套筒，它可以同时实现六个方向的型材对接，在需要环形排布支撑、周向均匀固定杆件的装配场景里，能大幅减少零散连接件的使用数量，降低装配累计误差。从结构设计逻辑来看，构件整体采用中心镂空的环形基体设计，六个卡扣接口沿环形周向60度均匀分布，每个接口的卡槽轮廓完全匹配对应型材的截面外形，卡扣内侧预留的限位凸台可以在型材推入后自动卡入型材表面的预设凹槽，不需要额外加装螺栓、销钉等紧固件，就能实现轴向的拉脱限位，装配时只需要将对应型材沿接口轴向推入到位即可完成连接，拆卸时用平口工具撬动卡扣外侧的解锁翘边就能松脱限位，拆装效率比传统螺纹连接高40%以上。设计阶段特意将卡扣的壁厚做了差异化处理，卡扣根部的壁厚比卡接端厚1.2mm，既保证卡接端有足够的弹性变形量实现顺畅装拆，又能让根部具备足够的结构强度，承受多向拼接后的剪切、扭转载荷，不会在频繁拆装或者受冲击时出现根部断裂的问题。构件的整体外轮廓直径控制在120mm范围内，中心镂空区域直径为60mm，预留的中空空间可以走布线缆、穿过气路管路，适配自动化设备框架内部的走线需求，每个卡扣接口的轴向长度为28mm，和型材的搭接长度足够保证连接后的接触面积，避免出现连接点晃动、型材偏转的问题。安装边界上需要注意，对接的型材端面需要做平整裁切，端面垂直度误差控制在0.1mm以内，避免推入时出现卡滞，同时多个该构件拼接组成框架时，相邻构件的接口同轴度需要控制在0.2mm范围内，保证型材能顺利穿入对接，不会出现额外的装配应力。这类构件的材质一般选用增强尼龙或者压铸铝合金，尼龙材质适合用在对绝缘、轻量化有要求的检测设备框架上，铝合金材质则适合用在对承载能力有要求的生产线旁工作台、物料架骨架上，两种材质的卡扣结构尺寸完全一致，可以互换通用，不需要单独调整适配型材的规格。
