机柜内设备安装钣金固定托架结构

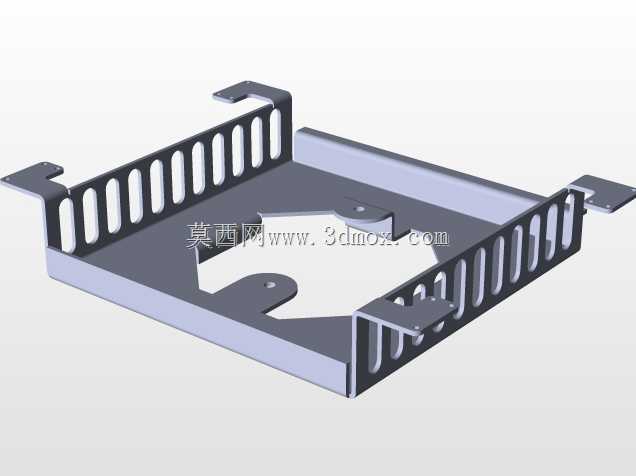

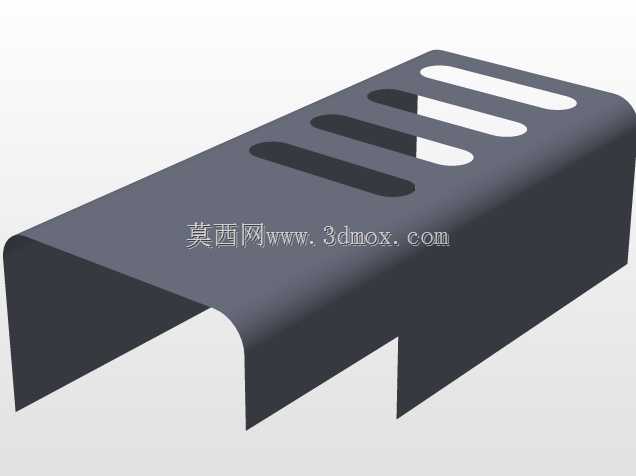

这类钣金托架主要应用在标准网络机柜、工业控制柜的内部层间安装场景，用来承托交换机、工业网关、小型电源模块这类非机架式安装的电子设备，解决非标准宽度设备无法直接固定在机柜立柱方孔上的问题，避免设备直接堆叠摆放带来的散热受阻、线缆拉扯、运维拆装不便的问题。从结构设计来看，整体采用单块钣金折弯一体成型的工艺路线，没有额外的焊接拼接结构，加工时仅需要通过激光切割下料、数控折弯两道核心工序就能完成主体成型，加工效率高，批量生产时的成本控制优势明显，同时一体结构不存在焊接变形、焊缝锈蚀的隐患，长期在机柜内使用的结构稳定性更好。托架两侧的折弯立边做了等距排布的长圆形散热通孔，一方面可以减轻托架自身的重量，降低对机柜立柱的承重负载，另一方面不会阻挡设备底部的自然通风路径，让设备运行时产生的热量可以顺着通孔向下散出，不会在托架底部形成积热区，保障设备长期运行的温度稳定性。托架四个角向外延伸出带安装孔的挂耳，挂耳的折弯高度与标准机柜立柱的安装面齐平，安装孔位匹配机柜通用的方孔卡扣安装尺寸，不需要额外打孔改造机柜，直接用标准机柜卡扣就能完成托架的快速固定，挂耳的折弯处做了小尺寸的加强翻边，避免安装时受力过大导致挂耳弯折变形。托架底部的承托平面做了两处定位凸台结构，凸台上预留的固定孔可以配合螺丝将放置在托架上的设备锁紧，避免设备在托架上滑动移位，尤其是在机柜运输、现场挪动的过程中，不会因为震动导致设备偏移、接口松脱。设计时的安装边界充分考虑了标准19英寸机柜的内部净宽尺寸，托架整体宽度略小于机柜立柱内侧间距，安装时不会和两侧的理线架、竖向走线槽产生干涉，托架的深度尺寸适配多数小型工业电子设备的安装深度，不会突出机柜层间影响前后柜门的关闭，底部承托平面的平面度控制在钣金加工的常规公差范围内，不会因为平面翘曲导致设备放置不稳。两侧立边的高度经过核算，刚好可以对放置在托架上的设备形成侧向限位，不需要额外增加侧挡结构，就能避免设备从侧面滑出，立边的边缘做了钝化折边处理，没有裸露的钣金锐边，运维人员拆装设备时不会被割伤，也不会刮伤设备表面的喷涂层。
